Stmívač Osvětlení SCO-802-LED 230V

Popis produktu

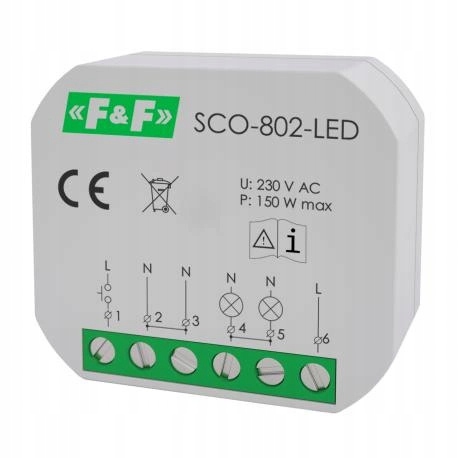

STMÍVAČ OSVĚTLENÍ SCO-802-LED 230V
Index objednávek: SCO-802-LED, EAN13: 5902431673936
Stmívač osvětlení s pamětí nastavení intenzity osvětlení a funkcí Softstart.
Univerzální stmívač osvětlení SCO-802-LED je určen k regulaci jasu stmívatelných zdrojů osvětlení1, zejména LED osvětlení, s výkonem až 150 W2.
- Použití: LED osvětlení
- Montáž: podomítková krabice O60
- Maximální příkon připojených lamp: 150 W
TECHNICKÉ ÚDAJE
- Napájecí napětí: 230 V AC, 50 Hz
- Maximální zatěžovací proud AC-1: 1,3 A
- Výkonný prvek: triak
- Paměť stavu: ANO
- Paměť stavu po výpadku napájení: ANO
- Maximální výkon připojených lamp: 150 W
- Použití: LED osvětlení
- Připojení: šroubové svorky 1,5 mm2
- Utahovací moment: 0,3 Nm
- Spotřeba energie: 0,25 W
- Pracovní teplota: -25 ÷ 50 °C
- Rozměry: O54 (48×43 mm), výška: 20 mm
- Montáž: do podomítkové krabice O60
- Stupeň ochrany: IP20
Podmínkou správného fungování stmívače je připojení stmívatelných světelných zdrojů . Ujistěte se, zda je na obalu nebo v návodu k zdroji světla uvedena jasná informace o možnosti regulace jasu.
Vzhledem k velké rozmanitosti konstrukce stmívatelných LED lamp se může ve vzácných případech stát, že vybraná lampa nebude správně spolupracovat se stmívačem SCO-802 LED. Mezi typické příznaky takových případů patří nízký rozsah regulace a blikání světla. Proto se doporučuje provést zkoušku před namontováním stmívače .
Orientační hodnota Mezní hodnota výkonu závisí na konstrukci a kvalitě připojených světelných zdrojů a ve skutečnosti může být výrazně nižší než uvedená hodnota.
AKCE
Zapnutí a vypnutí osvětlení nastane po krátkém stisknutí momentálního tlačítka připojeného k ovládacímu vstupu stmívače3. Dlouhým stisknutím tlačítka dochází k plynulému zesvětlení nebo ztlumení světla . Další dlouhé stisknutí tlačítka změní směr provozu:
zesvětlení › stmívání nebo ztmavení › zesvětlení.
Po dosažení minimální nebo maximální hodnoty již další držení stisknutého tlačítka nemění úroveň jasu. Pokud je stmívač nastaven na maximální hodnotu, další dlouhé stisknutí způsobí snížení úrovně jasu. Pokud je stmívač nastaven na minimální hodnotu, dalším dlouhým stisknutím tlačítka se zvýší jas.
Úroveň jasu nastavená dlouhým stisknutím tlačítka je uložena v neprůchozí paměti stmívače . Zapnutí světla krátkým stisknutím tlačítka obnoví předem nastavenou úroveň jasu.
- Pokud je nastavena nízká úroveň jasu, může v okamžiku zapnutí dojít k efektu silnějšího zesvětlení světla, které se poté sníží na nastavené
hodnoty. Cílem je zajistit správné spuštění LED lamp. Světlo se zapne plynule v průběhu přibližně jednoho okamžiku. 0,5÷1 sekundy.
- Doba přechodu od vypnutí k plné úrovni jasu při dlouhém stisknutí tlačítka na stmívači SCO-802 je přibližně 10 sekund. Skutečná charakteristika
Zesvětlení/ztmavení bude záviset na konstrukci světelných zdrojů. Může se stát, že tento proces nebude plynulý, např. v počátečním rozsahu regulace následovat
budou velké změny úrovně jasu a v konečném důsledku velmi malé.
DIAGRAM
2-vodičová instalace (tradiční)
3-vodičová instalace
PROHLÁŠENÍ O SHODĚ EU
