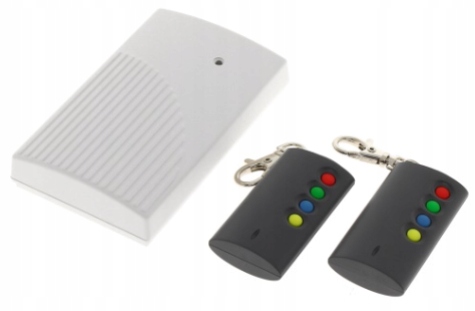

4-kanálový rádiový ovladač RK-4K Sma Satel

Popis produktu

4-kanálový rádiový ovladač RK-4K SMA Satel
4-kanálový rádiový ovladač s konektorem SMA
✅ Ovladač RK-4K SMA umožňuje ovládat pomocí dálkových ovladačů zařízení připojená k reléovým výstupům. Díky ovladači je možné dálkově ovládat elektrická zařízení, jako jsou:
- parkovací závory,
- brány,
- rolety apod.
✅ Rádiový ovladač RK-4K/SMA umožňuje dálkové ovládání elektrických zařízení pomocí rádiových vysílačů (dálkových ovladačů). Ovladač může spolupracovat maximálně s 1024 dálkovými ovladači a podporuje pouze ovladače vyráběné společností SATEL. Spolupráci ovladače s alarmovými systémy usnadňují vstupy informující o stavu systému. Díky nim je možné snadno uspořádat signalizaci zapnutí/vypnutí pohotovostního režimu a vymazání alarmu.
✅ Konstrukce je založena na komponentách společnosti Microchip Technology Inc. KEELOQ® . To zajišťuje jak bezpečnost používání, tak odolnost vůči náhodným ovládacím signálům pocházejícím z jiných zařízení.
✅ HLAVNÍ FUNKCE RK-K4 SMA
- 4 reléové výstupy (kanály)
- možnost registrace až 1024 pilotů
- možnost konfigurace pomocí počítače s nainstalovaným programem RK Soft
- 2 výstupy typu OC
signalizace slabé baterie dálkového ovládání
signalizace zapnutí pohotovostního režimu / vypnutí pohotovostního režimu / vymazání alarmu v poplachovém systému
- 2 vstupy pro sledování stavu poplachového systému
informace o pohotovostním režimu
informace o poplachu
- SMA konektor pro připojení externí antény
- port RS 232 (TTL) umožňující připojení k počítači
- LED dioda pro signalizaci
- sabotážní kontakt reagující na otevření pouzdra
- možnost napájení stejnosměrným i střídavým napětím
- sada obsahuje 2 ovladače T-4
Konstrukce elektronické desky
1. anténa.
2. konektor SMA pro připojení externí antény [RK-4K SMA].
3. barevná LED dioda:
- svítí zeleně – napájení OK,
- svítí červeně – přijali jsme přenos z dálkového ovladače,
- bliká červeně – přijali jsme přenos z dálkového ovladače, ve kterém je slabá baterie.
4. sabotážní kontakt
5. port RS 232 (standard TTL).
6. svorky
7. kolíky MODE. Slouží k nastavení režimu provozu reléových výstupů. Číslice je číslo reléového výstupu
8. tlačítka PRG. Umožňují přidávání / odebírání dálkových ovladačů a určení doby provozu reléových výstupů. Číslice je číslo reléového výstupu. Tlačítko PRG1 umožňuje obnovení továrního nastavení.
TECHNICKÉ ÚDAJE
⏩Rozsah provozních teplot: -10 °C... +55 °C
⏩Hmotnost: 92 [g]
⏩Maximální vlhkost: 93 ± 3 %
⏩Pracovní frekvenční pásmo: 433,05 ÷ 434,79 [MHz]
⏩Rozměry: 118 x 72 x 24 [mm]
⏩Napájecí napětí (±10%): 24 [V AC]
⏩Výstup relé: 1 A / 24 V DC/AC
⏩Výstup LV: 50 mA / 24 V DC/AC
⏩Výstup SS: 500 mA / 24 V DC/AC
⏩Spotřeba proudu v pohotovostním režimu (napájení 12 V DC): 18 [mA]
⏩Spotřeba proudu v pohotovostním režimu (napájení 24 V AC): 32 [mA]
⏩Maximální odběr proudu (napájení 12 V DC): 58 [mA]
⏩Maximální odběr proudu (napájení 24 V AC): 48 [mA]
⏩Napájecí napětí (± 10%): 12...24 [V DC]
Kód výrobce: RK-4K SMA
