Ovladač Pro Brány S Motorem 230V Stp Elmes

Popis produktu

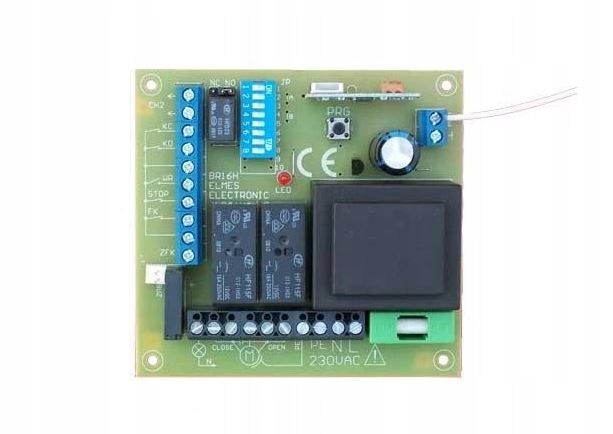

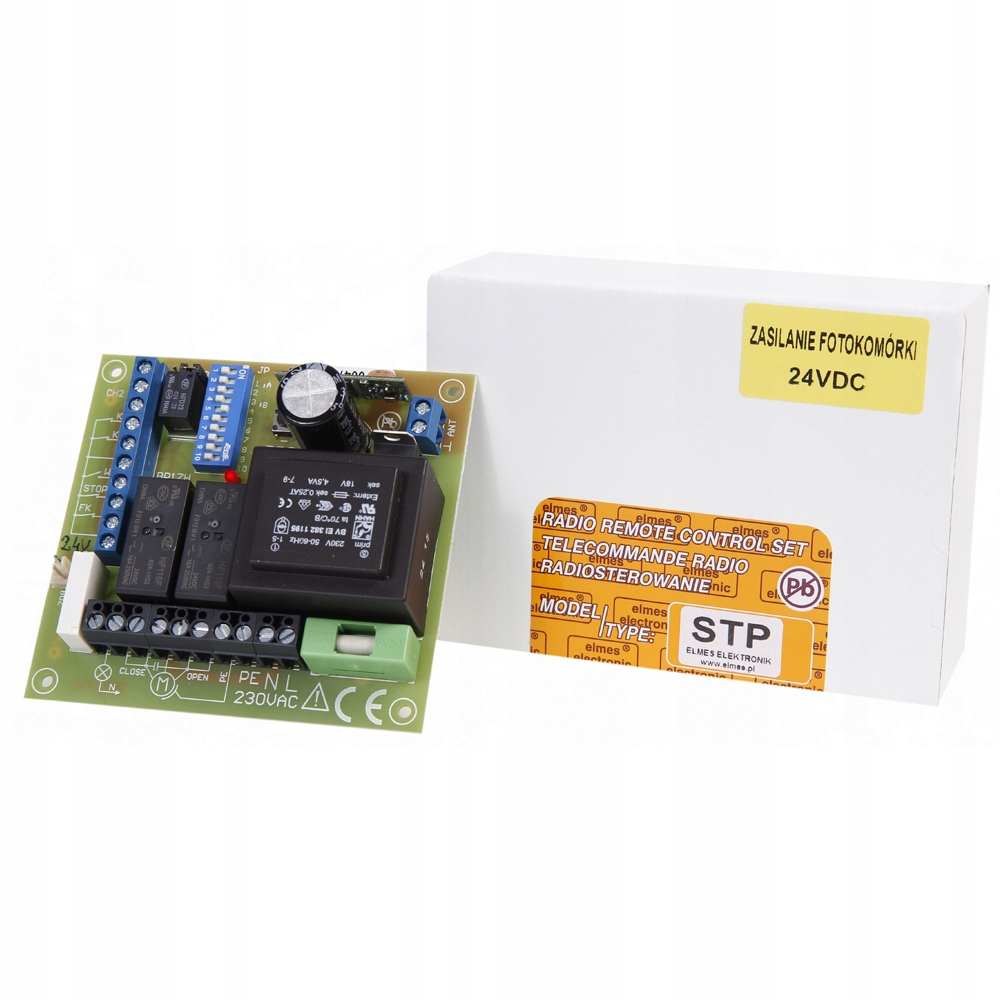

STP – ELMES Rádiový ovladač pro brány s jednofázovým motorem 230 V AC
Superheterodynový rádiový přijímač 433,92 MHz
Popis produktu:
STP – Rádiový ovladač pro brány s jednofázovým motorem 230 V AC , superheterodynový radiopřijímač, paměť 112 dálkových ovladačů , variabilní kódování KEELOQ , 4 režimy provozu
STP – Rádiový ovladač přizpůsobený pro dálkové ovládání pohonu brány s jednofázovým indukčním motorem 230 V AC . Zařízení je vybaveno superheterodynovým rádiovým přijímačem a spolupracuje s dálkovými ovladači, které k přenosu dat používají systém variabilního kódování KEELOQ (433.92 MHz) .
Zařízení je určeno pro dálkové ovládání brány, pro jejíž pohon byl použit jednofázový indukční motor střídavého proudu 230 V umožňující provoz ve dvou směrech.
Hlavní vlastnosti:
✅
✅ rádiový přenos s použitím variabilního kódu KEELOQ zajišťující vysokou úroveň bezpečnosti;
✅ superheterodynový rádiový přijímač;
✅ spolupráce se všemi piloty na pásmu 433,92 MHz od společnosti Elmes Elektronik,
✅ paměť pilotů: 112;
✅ ovládání jedním nebo dvěma tlačítky dálkového ovládání:
- jedním – tlačítko dálkového ovládání ovládá bránu v cyklu: OTEVÍRÁNÍ-STOP-ZAVÍRÁNÍ-STOP-OTEVÍRÁNÍ...;
- dvě – první tlačítko dálkového ovládání ovládá bránu v cyklu: OTEVÍRÁNÍ-STOP-OTEVÍRÁNÍ. . , druhý ‑ v cyklu: ZAVÍRÁNÍ-STOP-ZAVÍRÁNÍ...
✅ ovládání jednoho kabelového vypínače v cyklu: OTEVÍRÁNÍ-STOP-ZAVÍRÁNÍ-STOP-OTEVÍRÁNÍ...;
✅ k dispozici je speciální verze ovládaná dvěma kabelovými vypínači, jedním v cyklu OTEVÍRÁNÍ-STOP-OTEVÍRÁNÍ (připojeno k vstupu WR), druhým - ZAVÍRÁNÍ-STOP-ZAMYKÁNÍ (připojeno k vstupu STOP);
✅ 4 režimy provozu
✅ automatické zavírání po uplynutí naprogramovaného času PAUZY (1 sekunda) .4 min), možnost zkrácení PAUZY signálem z fotobuňky;
✅ spolupráce s koncovými spínači typu NO nebo NC (normálně otevřené nebo normálně kompaktní);
✅ programovatelná doba chodu motoru umožňující spolupráci s pohony, které nejsou vybaveny koncovkami;
✅ spolupráce s fotobuňkou typu NC s normálně kompaktním výstupem;
✅ automatické otevření brány po narušení fotobuňky během zavírání;
✅ bezpečnostní vstup STOP blokující pohyb brány v obou směrech;
✅ dva režimy provozu lampy:
- výstražná lampa – bliká při pohybu brány: pomaleji při otevírání, rychleji při zavírání,
- osvětlovací lampa – svítí nepřetržitým světlem;
✅ dodatečný, nezávislý reléový výstup NO/NC ovládaný samostatným tlačítkem dálkového ovládání, lze jej zapnout na naprogramovaný čas nebo trvale,
✅ funkce usnadňující instalaci – možnost otočení směru pohybu brány a koncových spínačů pomocí propojek.
TECHNICKÉ ÚDAJE:
- napájení: 230VAC; spotřeba energie: maximálně 4VA
- reléové výstupy motoru: 2x NO, max. 16A/250VAC
- výstup na lampu: max. 5A/250VAC
- reléový výstup CH2: NO nebo NC (přepínatelné pomocí propojky), galvanicky oddělené; zatížitelnost: 1A/24VDC nebo 0,5A/125VAC; doba zapnutí výstupu od 0,5 s – 2 min
- výstup napájení fotobuněk: 24 VDC, max. 150 mA, chráněno polymerovou pojistkou
- vstup pro fotobuňku typu NC (normálně kompaktní)
- Bezpečnostní vstup STOP typu NC (normálně kompaktní)
- vstupy pro koncové spínače typu NC (normálně uzavřené) nebo NO (normálně rozevřené)
- doba provozu motoru: 1 s – 4 min, společný pro zavírání a otevírání
- doba PAUZY: 1 s – 4 minuty
- pracovní teplota: -20 °C ... +40 °C
- napájení: 230VAC
- příkon: max. 4VA
- rozteč montážních otvorů: průměr 3 mm, 85 x 80 mm
- rozměry: 95 x 90 x 34 mm
DOPLŇUJÍCÍ INFORMACE
Superheterodynový systém
Záruka velmi dobré citlivosti a selektivity
Superheterodynový systém použitý v přijímači (míchání vysokofrekvenčního signálu s frekvencí z místního generátoru) zaručuje velmi dobrou citlivost a selektivitu zařízení. Radiopřijímač je vybaven pamětí , která umožňuje nahrát až 112 dálkových ovladačů.
KEELOQ
Zvyšuje bezpečnost používání systému
Komunikace s ovladačem probíhá pomocí dynamicky proměnného kódu KEELOQ , který výrazně zvyšuje bezpečnost používání systému – přenos je utajený a není možné kopírovat kód dálkového ovládání třetími stranami.
Ovladač STP může pracovat ve 4 různých režimech:
Manuální – Brána se spustí po stisknutí tlačítka dálkového ovládání, opětovné kliknutí zastaví bránu. Brána se automaticky nezavírá
Samozavírací – Práce pracuje v cyklu „Otevírání – Pauza – Zavírání“ Stisknutím tlačítka dálkového ovládání se manévr prováděný bránou zastaví. Po úplném otevření brány začne řídicí jednotka počítat tzv. dobu pauzy, po které automaticky spustí uzavírací manévr. Stisknutím tlačítka dálkového ovládání během
