Popis produktu

NWA0000762
ANTISTATICKÁ ESD PODLOŽKA 1200x1000x2 mm
A TAKÉ ESD PÁSEK, KABEL A UZEMŇOVACÍ ZÁSUVKA
Elastická podložka je určena pro servis elektroniky a počítačových služeb.
ESD podložka je gumová pracovní plocha, která odvádí elektrostatický náboj od vodivých předmětů na ní umístěných.
Chrání desku stolu a chrání citlivé prvky před poškozením elektrostatickým nábojem.
Hladký povrch o tloušťce 2 mm se snadno udržuje v čistotě.
Podložka je vyrobena ze dvou vrstev materiálu. Vrchní rozptylová vrstva je odolná vůči vysokým teplotám pájky a otěru a snadno se udržuje v čistotě.
Spodní vrstva černá kaučuková, protiskluzová – vodivá.
Pro samostatné upevnění klipu v podložce je třeba 4 listy ohnout dolů pod úhlem 90° k klipu, propíchnout je přes podložku a ohnout je zespodu dovnitř. Více informací o montáži klipů naleznete na našem kanálu YouTube .

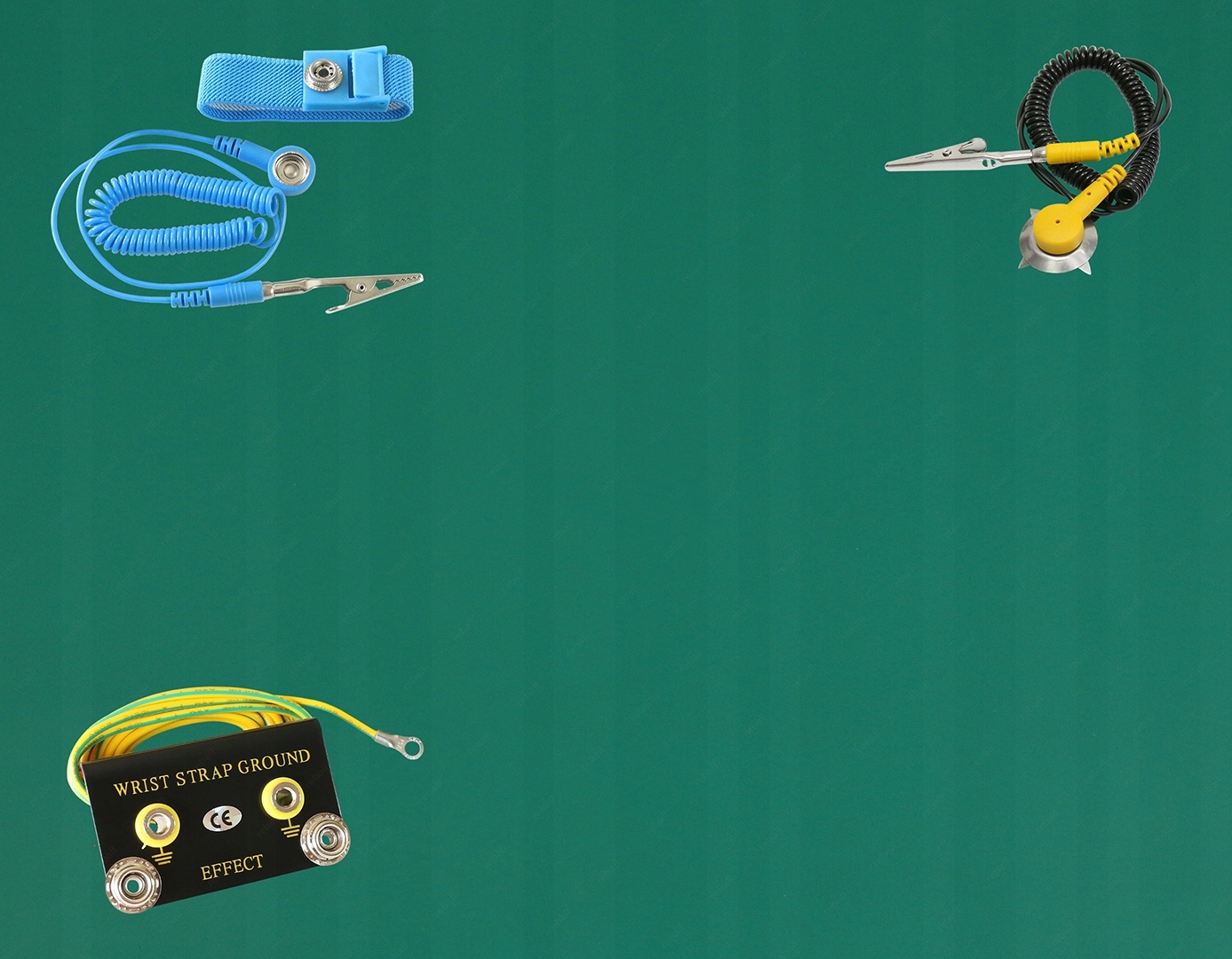

Kromě ESD rohože jsou součástí balení také:
- Zemnící kabel – zakončený na jedné straně banánkovým konektorem s krokodýlkem a na druhé straně klipem pro upevnění ESD rohoží.
- ESD páska – poskytuje ochranu elektronickým zařízením a komponentům před elektrostatickými výboji, které se mohou objevit v důsledku jejich kontaktu s uživatelem. Elektrostatický náboj se může nahromadit na povrchu těla nebo oblečení uživatele, např. prostřednictvím kontaktu s umělým oblečením nebo umělými materiály, včetně chůze po koberci. Může pak dojít k elektrostatickému výboji s vysokou nominální hodnotou napětí (až několik tisíc voltů). Uživatel to necítí, protože v takovém případě je proud zanedbatelný. Pro elektroniku a zejména mikroprocesory a integrované obvody to však může být smrtící náboj. Pásek je proto třeba nasadit během kontaktu nebo pájení všech citlivých elektronických součástek. Pásek má z vnitřní strany kovovou plochu, která se dotýká povrchu ruky uživatele. Veškeré náklady jsou odváděny do uzemnění kabelem s banánkovým konektorem a krokodýlkem.
- Zemnící zásuvka – s dvojitým vstupem typu banán, který slouží jako prodlužovací kabel pro ESD zabezpečení i jako spojovací prvek pro ESD pásky a rohože.
Na fotografii níže je vidět uzemňovací pásek na obuv, který není součástí sady a nachází se na našich ostatních aukcích.
Technické parametry ESD rohože:
- délka: 100 cm
- šířka: 120 cm
- tloušťka: 2 mm
- povrchová odolnost – zelená strana: 100-1000 MOhm
- povrchová odporová hodnota – černá strana: 1-100 kOhm
- povrch: matný
- barva: zelená vrchní část, černá spodní strana
- vlastnosti: odolná vůči olejům, kapalinám s kyselou a alkalickou reakcí
Technické parametry uzemňovacího kabelu:
- odpor: 1MOhm
- celková délka před natažením: 60 cm
- celková délka po natažení: 150 cm
Technické parametry ESD pásky:
- spirálový kabel o celkové délce 1,8 m.
- odpor 1MOhm plus mínus 5% (vestavěný)
- doba rozptylu elektrostatického náboje 0,1 sekund
Technické parametry uzemňovacího konektoru:
K banánovým vstupům zásuvky, do které je připojen ochranný kabel o délce 1,6 m, je třeba připojit pásku a uzemňovací kabel odvádějící náklad z ESD podložky. Rozbočovač má v krytu otvory umožňující jeho zavěšení pod poličku nad servisním stanovištěm nebo přišroubování k pracovní desce/stolu.
