Síta Univerzální Sada Pro Reballing Bga 25 Ks 10X Olovnaté Kuličky 100k

Popis produktu

BGA0000056

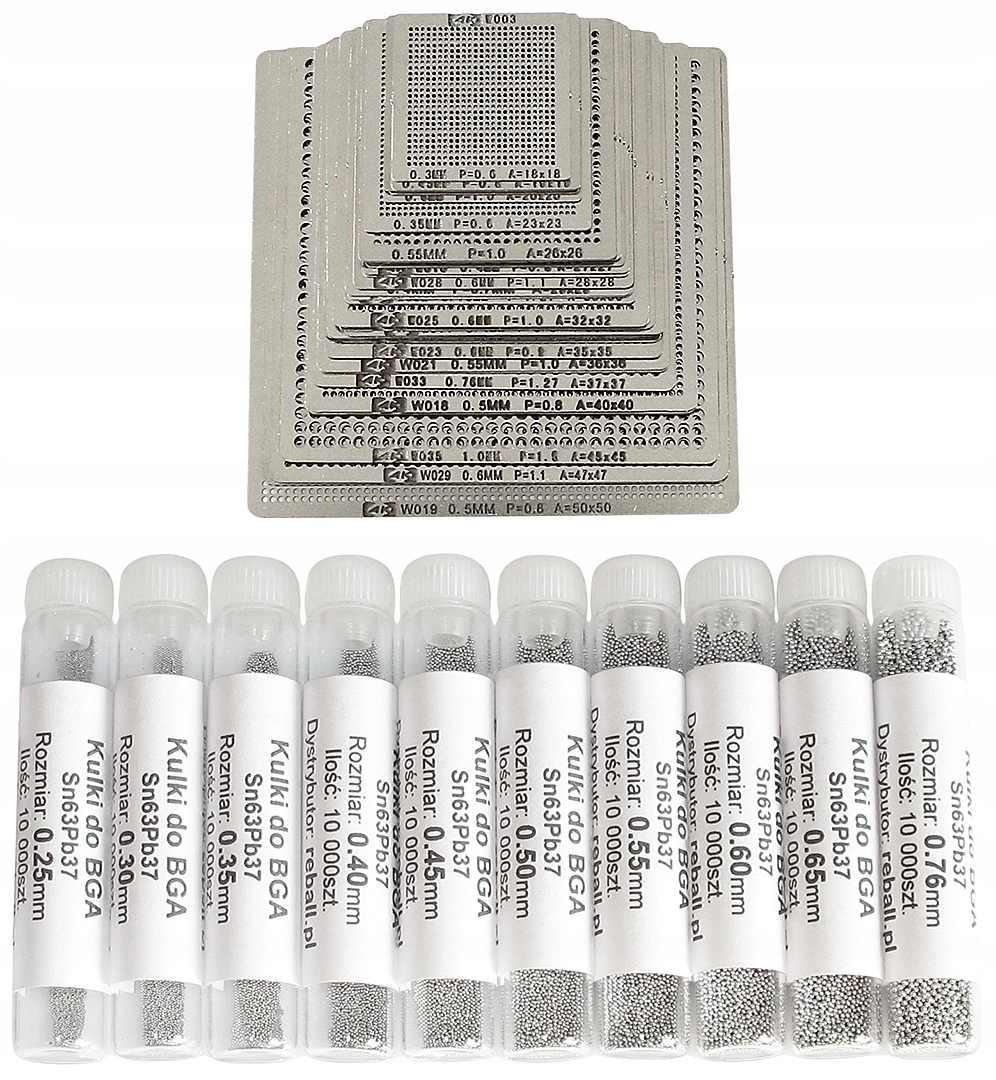

Sada 25 univerzálních sít pro reballing BGA
pro přímé ohřívání
+ 10 balení olověných kuliček BGA PMTC Sn63Pb37!
Sada 25 univerzálních sít umožňuje regenerovat spojení s podkladem pro širokou škálu populárních systémů BGA s rovnoměrným rastrem, což je obzvláště důležité pro servisy RTV , kde je výběr speciálních sít velmi chudý pro systémy BGA vyskytující se v této oblasti.
Součástí balení jsou následující univerzální síta:
- ✅ 0,25 mm rastr = 0,5 mm velikost = 25 x 25 mm
- ✅ 0,25 mm rastr = 0,5 mm velikost = 29 x 29 mm
- ✅ 0,30 mm rastr = 0,5 mm velikost = 26 x 26 mm
- ✅ 0,30 mm rastr = 0,5 mm velikost = 32 x 32 mm
- ✅ 0,30 mm rastr = 0,6 mm velikost = 24 x 24 mm
- ✅ 0,35 mm rastr = 0,60 mm velikost = 29 x 29 mm
- ✅ 0,35 mm rastr = 0,65 mm velikost = 23 x 23 mm
- ✅ 0,40 mm rastr = 0,8 mm velikost = 24 x 24 mm
- ✅ 0,45 mm rastr = 0,8 mm velikost = 37 x 37 mm
- ✅ 0,50 mm rastr = 0,78 mm velikost = 33 x 33 mm
- ✅ 0,50 mm rastr = 0,8 mm velikost = 23 x 23 mm
- ✅ 0,50 mm rastr = 0,8 mm velikost = 38 x 38 mm
- ✅ 0,55 mm rastr = 1,0 mm velikost = 33 x 33 mm
- ✅ 0,60 mm rastr = 0,9 mm velikost = 32 x 32 mm
- ✅ 0,60 mm rastr = 0,9 mm velikost = 35 x 35 mm
- ✅ 0,60 mm rastr = 1,0 mm velikost = 24 x 24 mm
- ✅ 0,60 mm rastr = 1,0 mm velikost = 29 x 29 mm
- ✅ 0,60 mm rastr = 1,0 mm velikost = 38 x 38 mm
- ✅ 0,60 mm rastr = 1,0 mm velikost = 44 x 44 mm
- ✅ 0,60 mm rastr = 1,1 mm velikost = 25 x 25 mm
- ✅ 0,65 mm rastr = 1,0 mm velikost = 44 x 44 mm
- ✅ 0,65 mm rastr = 1,1 mm velikost = 33 x 33 mm
- ✅ 0,76 mm rastr = 1,27 mm velikost = 28 x 28 mm
- ✅ 0,76 mm rastr = 1,27 mm velikost = 31 x 31 mm
- ✅ 1,00 mm rastr = 1,50 mm velikost = 45 x 45 mm
➡ Výše uvedená velikost je oblastí pro zakulacení.
Součástí balení jsou také BGA kuličky:
- ✅ 0.25 mm 10000ks PTMC olověné
- ✅ 0.30 mm 10000ks PTMC olověné
- ✅ 0.35 mm 10000ks PTMC olověné
- ✅ 0.40 mm 10000ks PTMC olověné
- ✅ 0.45 mm 10000ks PTMC olověné
- ✅ 0.50 mm 10000ks PTMC olověné
- ✅ 0.55 mm 10000ks PTMC olověné
- ✅ 0.60 mm 10000ks PTMC olověné
- ✅ 0.65 mm 10000ks PTMC olověné
- ✅ 0.76 mm 10000ks PTMC olověné
POZOR:
➡ Maximální teplota pro síta určená k přímému ohřevu je to 280 °C .
➡ Pro kuličky Sn63Pb37 je teplota roztoku ~ 190 °C .
➡ Nezapomeňte na vhodný profil ohřevu systému BGA a síta zasypaného kuličkami.
➡ Nejprve postupně zahřejeme celek na 100-130 °C a teprve později zahřejeme na rozlití a spojení cínu s podložkami.
➡ Pokud budou síta bodově ohřívána (přehřívána) na jednom místě, budou se ohýbat (podobně jako laminát PCB)!
➡ Není to nevýhoda všech sít, ale chybného používání!
✅ Potřebujete k tomu kuličky nebo jiné příslušenství BGA, podívejte se na naše další aukce.
