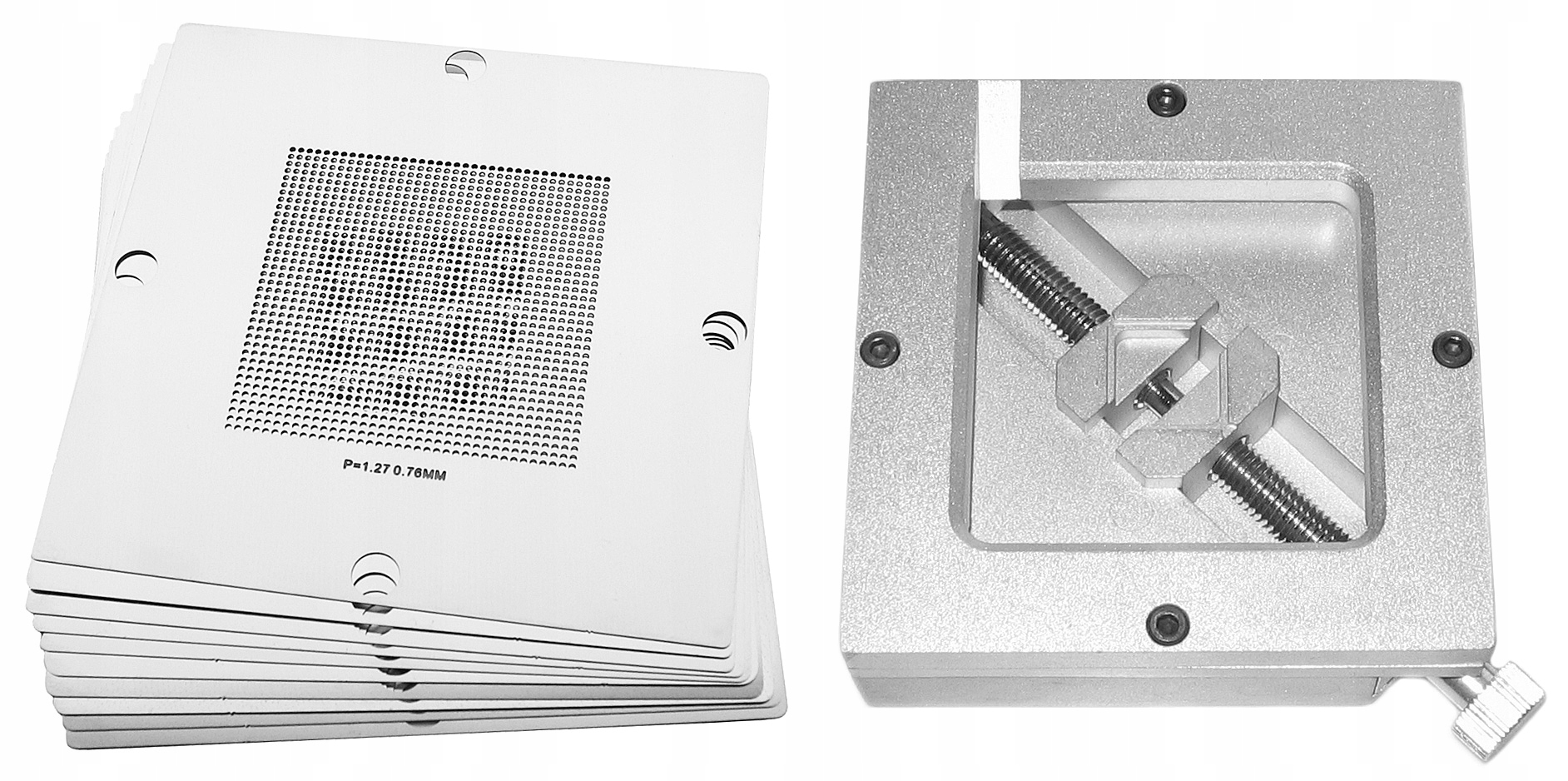

Stanice Pro Opravy Bga Držák Sít 90 mm 10 x Síta

Popis produktu

XZS00162
Držák pro síta BGA 90x90 mm + 10 univerzálních sít 90x90 mm
určených pro reballing systémů BGA
Jedná se o opravnou sadu BGA pro notebooky, konzole, základní desky, telefony apod. Používá se k pokládání nových kuliček (reballing) pomocí speciálních nebo univerzálních sít.
Stanice má pohodlný systém upevnění pro systémy a síta, což zaručuje, že se během procesu reballingu celek nedeformuje a kuličky budou rovnoměrně přiléhat po celé ploše systému.
Rámeček se skládá ze dvou spodních prvků pro upevnění systému BGA a horního pro upevnění sít.
Rámeček se od ostatních rámků odlišuje tím, že má vodítko (hlemýžď), které umožňuje rychlé a přesné upevnění a zablokování systému BGA. Montáž systému byla omezena na otáčení matice, což urychluje dobu potřebnou k montáži systémů do rámu.
Stanice je vyrobena z hliníku a oceli. Vysoce kvalitní stanice byla velmi precizně vyrobena a pečlivě zabalena.
Součástí balení je imbusový klíč pro upevnění sít.
Při nákupu takové stanice se neomezujeme pouze na síta 89x89 mm nebo 90x90 mm.
Stanice může také skvěle sloužit jako držák systémů BGA při reballingu s využitím sít určených pro přímé vytápění .
Parametry stanice:
- do stanice se hodí síta s rámečkem o rozměrech 89 x 89 mm nebo 90 x 90 mm
- rozměry stanice 90 mm x 90 mm x 30 mm
- minimální rozměry systému BGA 13 x 13 mm
- maximální rozměry systému BGA 40 x 40 mm
Součástí balení jsou také univerzální síta BGA o rozměrech 90 x 90 mm:
- 0.30 mm (rastr 0,60 mm) – 47 x 47 mm,
- 0.35 mm (rastr 0,65 mm) – 47 x 47 mm,
- 0.40 mm (rastr 0,80 mm) – 33 x 33 mm,
- 0.45 mm (rastr 0,80 mm) – 33 x 33 mm,
- 0.50 mm (rastr 0,80 mm) – 33 x 33 mm,
- 0.50 mm (rastr 0,80 mm) – 36 x 36 mm,
- 0.60 mm (rastr 0,90 mm) – 35 x 35 mm,
- 0.60 mm (rastr 1,00 mm) – 31 x 31 mm,
- 0.60 mm (rastr 1,00 mm) – 47 x 47 mm,
- 0.76 mm (rastr 1,27 mm) – 34 x 34 mm.
Výše uvedená velikost je oblast, kterou je třeba zakulatit.
Síta BGA o rozměrech 80x80 mm nebo 90x90 mm jsou vyrobena z nejtlustší, v tomto případě použitelné oceli, velmi dobré kvality typu 304 určené pro časté reballování v počítačových a RTV službách.
Na dalších našich aukcích jsou umístěny držáky, rámečky, stanice, kuličky a další příslušenství určené pro reballing BGA.
