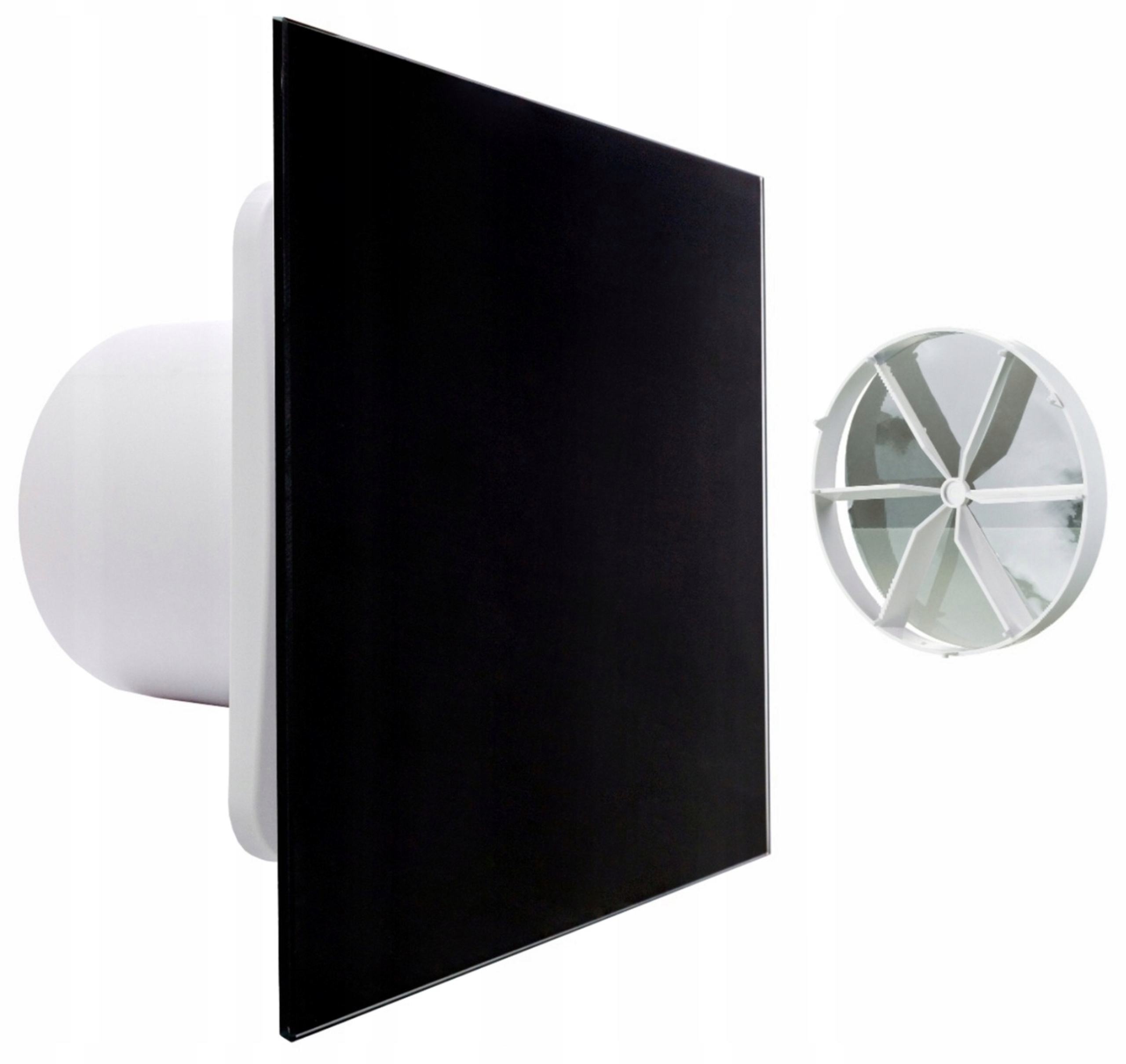

Koupelnový Ventilátor FI125mm Panel Černé Sklo Higrostat A Časovač 147m3/h

Popis produktu

KOUPELNOVÝ VENTILÁTOR FI125mm PANEL ČERNÉ SKLO HIGROSTAT A ČASOVAČ 147m3/h
⭐⭐⭐ Tichý ventilátor – 29 dB(A)/3 m
✅ Zvláště doporučeno pro místnosti, kde existují požadavky na sníženou hladinu hluku
✅ Konstrukce rotoru umožňuje snížení hladiny hluku ventilátoru
⭐⭐⭐ Spolehlivý motor na kuličkových ložiscích s nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje žádnou údržbu
⭐⭐⭐ Snadná montáž – vyměnitelný panel lze snadno namontovat a demontovat kliknutím
⭐⭐⭐ KLIQ 125 BASETHQL - VERZE S ČIDLEM VLHKOSTI A ČASOVAČEM - ventilátor lze ovládat pomocí čidla vlhkosti a časovače (pokud vlhkost v místnosti překročí hodnotu nastavenou na čidle v rozmezí 60-90 %, ventilátor se automaticky zapne a pracuje, dokud se vlhkost nevrátí do normálu; ventilátor poté pokračuje v chodu po dobu nastavenou na časovači a následně se vypne)
✅ Technické údaje:
- Model: KLIQ125BASETHQL + KLIQFP180GLASSBLACK
- Výkon: 147 m³/h
- Výkon: 8 W
- Průměr: 125 mm
- Ložiska: kulová
- Montáž: Nástěnná
- Hmotnost: 0,72 kg
- Max hladina hluku: 29 dB(A)/3 m
- Výrobce: VENTS
✅ Použití
✔ Konstantní nebo periodické větrání sanitárních uzlů, koupelen, kuchyní a dalších obytných prostor.
✔ Zvláště doporučeno pro místnosti, kde jsou požadavky na sníženou hladinu hluku.
✔ Pro montáž do větracích šachet nebo pro spojení s ventilačními kanály.
✔ Pro podporu ventilačního tahu v gravitačních komínech.
✅ Vlastnosti ventilátoru:
✔ Pevné pouzdro a estetické provedení.
✔ Obal a rotor jsou vyrobeny z vysoce kvalitního plastu – ABS, odolného vůči mechanickému poškození a UV záření.
✔ Konstrukce rotoru umožňuje snížení hladiny hluku ventilátoru.
✔ Spolehlivý motor na kuličkových ložiscích s nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje žádnou údržbu. Umožňuje montáž ventilátoru v libovolném úhlu.
✔ Motor je vybaven tepelnou ochranou proti přehřátí.
✅ Pravidla montáže:
✔ Ventilátor by měl být pokud možno namontován přímo do otvoru větrací šachty.
✔ Správná montáž na stěnu by měla probíhat pomocí šroubů.
✔ Vyměnitelný panel lze snadno namontovat a demontovat (na kliknutí).
✅ ROZMĚRY (v mm)
- B – 165
- D – 124
- N – 88
- L – 101
- C – 70
- H – 125
PANEL ČERNÉ SKLO S LESKEM
ROZMĚRY VNĚJŠÍHO PANELU: 180 x 180 mm
Autorské řešení Vents Group umožňuje širokou individualizaci estetiky místnosti. Panely mohou také plnit dekorativní funkci a snadná a rychlá výměna prvků systému umožňuje snadné udržování čistoty zařízení.
Motory ventilátorů mají kulová ložiska, která umožňují montáž pod libovolným úhlem do zdi. Doporučují se pro prostory, kde jsou uvedeny požadavky na sníženou hladinu hluku.
❗ ❗ ❗ SCHÉMA PŘIPOJENÍ ❗ ❗ ❗
K ventilátoru přivádíme třížilový kabel!!!
Při prvním připojení proveďte regulaci tak, jak je popsáno níže:
- L – fáze
- N – nula
- LT – ovládací linka časovače
- S – vypínač
- QF – automatický vypínač
- nastavte potenciometr vlhkosti „H“ na maximum (potenciometry je třeba točit velmi jemně, dokud neucítíte lehký odpor, protože potenciometr lze velmi snadno poškodit otočením kolem vlastní osy), a potenciometr je čas od času na minimum. Poté připojte svorky N – nula a L – fáze. Nezapínejte LT !!! Po zadání napětí při takovém připojení by se měl ventilátor na několik sekund zapnout a sám vypnout. Postupně pod napětím jemně otáčíme potenciometrem vlhkosti „H“ pomalu doleva (proti směru hodinových ručiček), dokud se ventilátor nezapne, v tomto okamžiku jemně otočíme zpět doprava. Nyní máme nastaven tzv. minimální práh provozu senzoru vlhkosti
V případě, že třížilová instalace běží od spínače světla (nebo speciálního spínače) k ventilátoru, můžeme připojit třetí kabel k "LT" . To umožňuje využít funkci časovače ve ventilátoru a zapnout ventilátor mimo automatickou funkci hygrostatu.
✅ Montáž ventilátoru a příprava k provozu
1 Odpojte napájecí napětí a ujistěte se, zda bylo napájení odpojeno.
2 Odstraňte přední panel z ventilátoru otočením proti směru hodinových ručiček.
3 Označte místa otvorů pro upevnění ventilátoru a napájecího kabelu.
4 Umístěte kabel do větracího otvoru, vyvrtejte otvory pro upevnění a upevněte rozpěrné kolíky.
5 Namontujte ventilátor pomocí šroubů. Připojte ventilátor k napájecí síti podle schématu připojení.
6 Nainstalujte přední panel otočením ve směru
