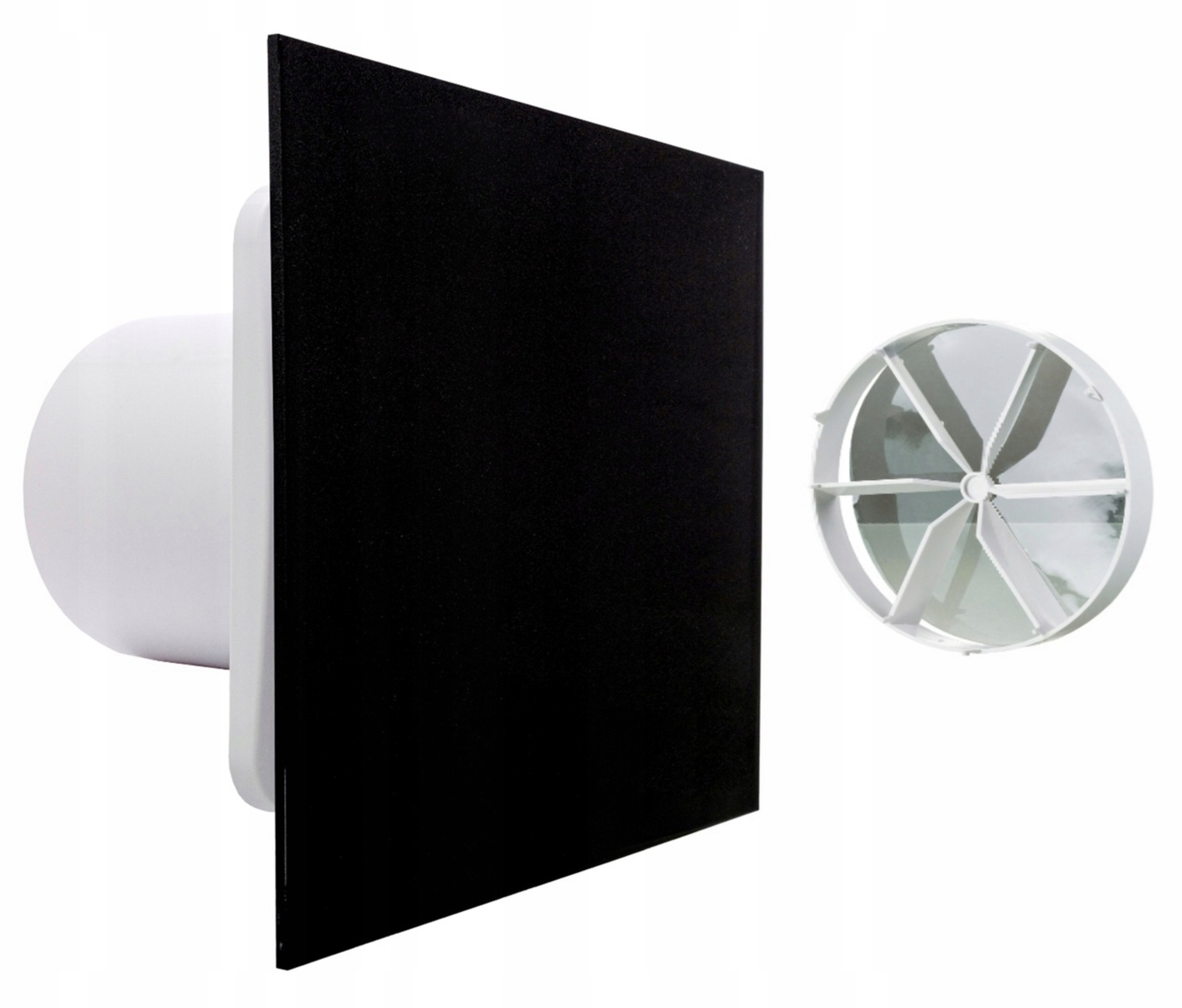

Koupelnový Ventilátor FI125mm Časový Spínač Černý Panel Tichý 29dB

Popis produktu

Koupelnový ventilátor FI 125 mm s časovým spínačem, černý panel, tichý 29 dB
⭐⭐⭐ Tichý ventilátor - 29 dB(A)/3m
✅ Zvláště doporučeno pro místnosti s požadavky na sníženou hladinu hluku
✅ Konstrukce oběžného kola umožňuje snížení hlučnosti ventilátoru
⭐⭐⭐ Spolehlivý motor s kuličkovými ložisky a nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje údržbu
⭐⭐⭐ Snadná montáž - vyměnitelný panel lze snadno namontovat a demontovat zacvaknutím
⭐⭐⭐ KLIQ 125 BASETQL – VERZE S ČASOVAČEM - lze naprogramovat zpoždění zapnutí (vestavěný časovač umožňuje provoz ventilátoru 2 až 30 minut po jeho vypnutí)
✅ Technické údaje:
- Model: KLIQ125BASETQL + KLIQFP180BLACK
- Výkon: 147 m3/h
- Příkon: 8 W
- Průměr: 125 mm
- Ložiska: kuličková
- Montáž: Na stěnu
- Hmotnost: 0,72 kg
- Max. hladina hluku: 29 db(A)/3m
- Výrobce: VENTS
✅ Použití
✔️ Stálá nebo přerušovaná odsávací ventilace sociálních zařízení, koupelen, kuchyní a dalších obytných prostor.
✔️ Zvláště doporučeno pro místnosti s požadavky na sníženou hladinu hluku.
✔️ Pro montáž do ventilačních šachet nebo připojení k ventilačním potrubím.
✔️ Pro podporu tahu v gravitačních komínech.
✅ Vlastnosti ventilátoru:
✔️ Robustní pouzdro a estetické provedení.
✔️ Pouzdro a oběžné kolo vyrobené z vysoce kvalitního plastu – ABS, odolné proti mechanickému poškození a UV záření.
✔️ Konstrukce oběžného kola umožňuje snížení hlučnosti ventilátoru.
✔️ Spolehlivý motor s kuličkovými ložisky a nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje údržbu. Umožňuje montáž ventilátoru v libovolném úhlu.
✔️ Motor je vybaven tepelnou ochranou proti přehřátí.
✅ Zásady montáže:
✔️ Ventilátor by měl být pokud možno namontován přímo do otvoru ventilační šachty.
✔️ Správná montáž na stěnu by měla být provedena pomocí šroubů.
✔️ Vyměnitelný panel lze snadno namontovat a demontovat (zacvaknutím).
✅ ROZMĚRY (v mm)
- B - 165
- D - 124
- N - 88
- L - 101
- C - 70
- H - 125
PANEL ČERNÝ PLEXI
VNĚJŠÍ ROZMĚRY PANELU: 180 x 180 mm
Autorské řešení Vents Group umožňuje širokou individualizaci podle estetiky místnosti. Panely mohou mít také dekorativní funkci a snadná a rychlá výměna prvků systému umožňuje snadné udržování čistoty zařízení.
Motory ventilátorů mají kuličková ložiska, která umožňují montáž v libovolném úhlu (jak do stěny, tak do stropu). Doporučují se pro místnosti s požadavky na sníženou hladinu hluku.
❗️❗️❗️ SCHÉMA PŘIPOJENÍ ❗️❗️❗️
K ventilátoru přivedeme třížilový kabel.
- L - fáze
- N - nula
- LT - řídicí linka časovače
- S - vypínač
- QF - jistič
Na svorku "LT" přivedeme elektrický impuls z tlačítka zvonku nebo osvětlení.
Svorky "L" a "N" jsou trvale připojeny k elektrické síti. Ventilátor má továrně nastavené 2minutové zpoždění. Pro změnu doby zpoždění použijte plastový šroubovák dodaný s ventilátorem a změňte nastavení jemným otočením potenciometru.
Po zapnutí ventilátoru tlačítkem zvonku pracuje zařízení po dobu nastavenou na potenciometru (2 - 30 min). Po zapnutí ventilátoru vypínačem osvětlení pracuje zařízení po dobu svícení osvětlení plus nastavená doba zpoždění (2 - 30 min).
✅ Montáž ventilátoru a příprava k provozu
1️⃣ Odpojte napájení a ujistěte se, že je napájení odpojeno.
2️⃣ Sejměte přední panel z ventilátoru otáčením proti směru hodinových ručiček.
3️⃣ Označte místa pro upevnění ventilátoru a napájecího kabelu.
4️⃣ Veďte kabel ve ventilačním otvoru, vyvrtejte upevňovací otvory a vložte hmoždinky.
5️⃣ Namontujte ventilátor pomocí šroubů. Připojte ventilátor k napájecí síti podle schématu zapojení.
6️⃣ Nasaďte přední panel otáčením ve směru hodinových ručiček.
✅ Pořadí instalace dekorativního panelu
1️⃣ Sejměte přední panel z ventilátoru otáčením proti směru hodinových ručiček. Vyjměte záslepky.
2️⃣ Připevněte panel k držáku.
3️⃣ Připevněte upevňovací prvek s panelem k přednímu panelu ventilátoru pomocí 4 samovrtných šroubů (jsou součástí sady).
4️⃣ Namontujte přední a dekorativní panel na pouzdro ventilátoru.
5️⃣ Připojte napájení k ventilátoru.
Informace o výrobci:
Společnost VENTS Group je součástí mezinárodní výrobní skupiny. Obchodní nabídka je rozdělena do dvou základních divizí: domácí ventilace a profesionální ventilace. Moderní
