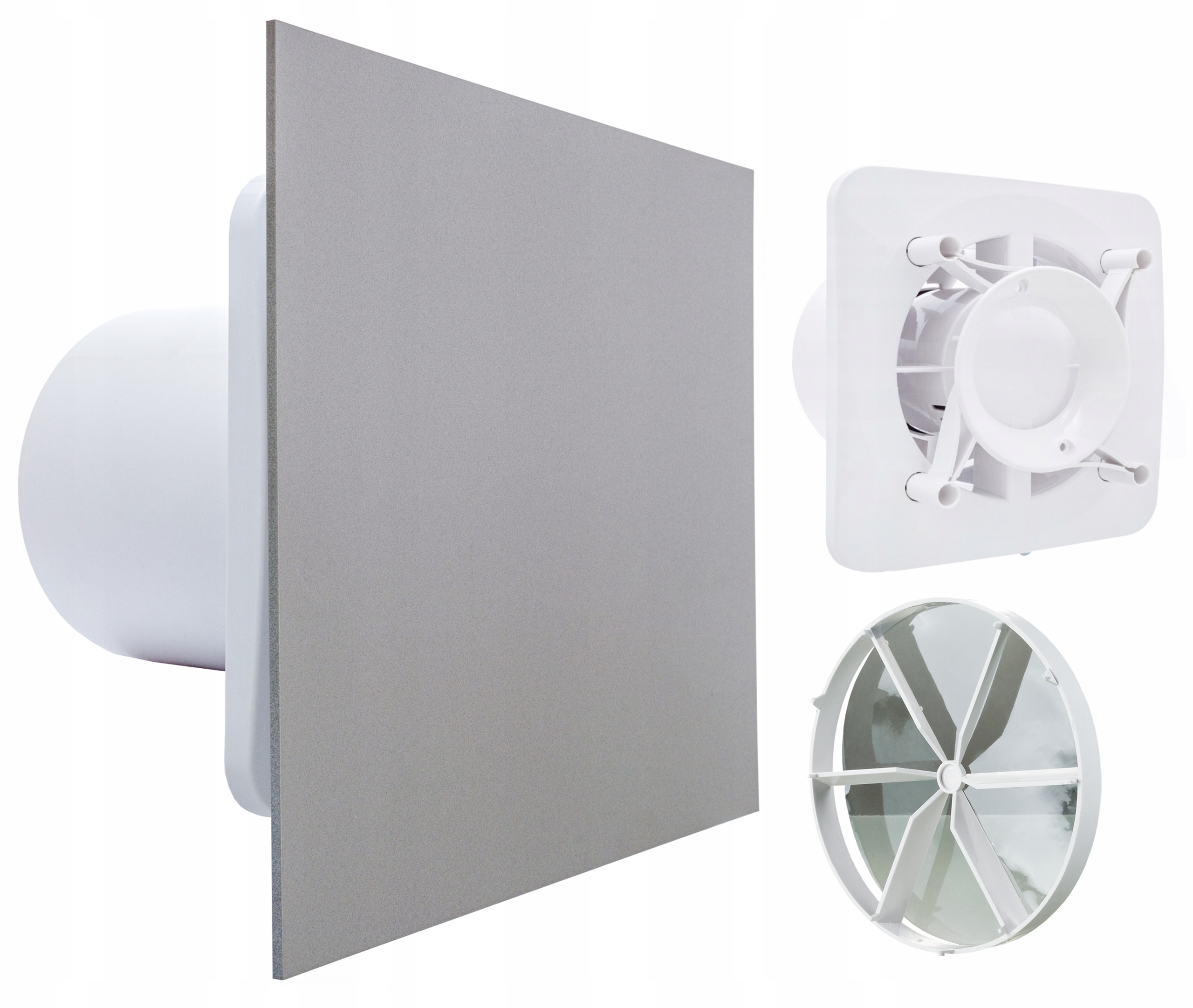

Koupelnový Ventilátor FI125 Panel Platyna Časový Spínač Výkonný 147 m3/h

Popis produktu

KOUPELNOVÝ VENTILÁTOR FI125 PANEL PLATYNA ČASOVÝ SPÍNAČ VÝKONNÝ 147 m3/h
⭐⭐⭐ Tichý ventilátor – 29 dB(A)/3 m
✅ Zvláště doporučeno pro místnosti, kde existují požadavky na sníženou hladinu hluku
✅ Konstrukce rotoru umožňuje snížení hladiny hluku ventilátoru
⭐⭐⭐ Spolehlivý motor na kuličkových ložiscích s nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje žádnou údržbu
⭐⭐⭐ Snadná montáž – vyměnitelný panel lze snadno namontovat a demontovat kliknutím
⭐⭐⭐ KLIQ 125 BASETQL – VERZE S ČASOVAČEM – lze naprogramovat provoz časového zpoždění (vestavěný časovač umožňuje provoz ventilátoru 2 až 30 minut po jeho vypnutí)
✅ Technické údaje:
- Model: KLIQ125BASETQL + KLIQFP180PLATINUM
- Výkon: 147 m³/h
- Výkon: 8 W
- Průměr: 125 mm
- Ložiska: kulová
- Montáž: Nástěnná
- Hmotnost: 0,72 kg
- Max hladina hluku: 29 dB(A)/3 m
- Výrobce: VENTS
✅ Použití
✔ Konstantní nebo periodické větrání sanitárních uzlů, koupelen, kuchyní a dalších obytných prostor.
✔ Zvláště doporučeno pro místnosti, kde jsou požadavky na sníženou hladinu hluku.
✔ Pro montáž do větracích šachet nebo pro spojení s ventilačními kanály.
✔ Pro podporu ventilačního tahu v gravitačních komínech.
✅ Vlastnosti ventilátoru:
✔ Pevné pouzdro a estetické provedení.
✔ Obal a rotor jsou vyrobeny z vysoce kvalitního plastu – ABS, odolného vůči mechanickému poškození a UV záření.
✔ Konstrukce rotoru umožňuje snížení hladiny hluku ventilátoru.
✔ Spolehlivý motor na kuličkových ložiscích s nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje žádnou údržbu. Umožňuje montáž ventilátoru v libovolném úhlu.
✔ Motor je vybaven tepelnou ochranou proti přehřátí.
✅ Pravidla montáže:
✔ Ventilátor by měl být pokud možno namontován přímo do otvoru větrací šachty.
✔ Správná montáž na stěnu by měla probíhat pomocí šroubů.
✔ Vyměnitelný panel lze snadno namontovat a demontovat (na kliknutí).
✅ ROZMĚRY (v mm)
- B – 165
- D – 124
- N – 88
- L – 101
- C – 70
- H – 125
PANEL Z PLEXISKLA PLATINA
ROZMĚRY VNĚJŠÍHO PANELU: 180 x 180 mm
Autorské řešení Vents Group umožňuje širokou individualizaci estetiky místnosti. Panely mohou také plnit dekorativní funkci a snadná a rychlá výměna prvků systému umožňuje snadné udržování čistoty zařízení.
Motory ventilátorů mají kulová ložiska, která umožňují montáž pod libovolným úhlem (do zdi i stropu). Doporučují se pro prostory, kde jsou uvedeny požadavky na sníženou hladinu hluku.
❗ ❗ ❗ SCHÉMA PŘIPOJENÍ ❗ ❗ ❗
K ventilátoru přivádíme třížilový kabel.
- L – fáze
- N – nula
- LT – ovládací linka časovače
- S – vypínač
- QF – automatický vypínač
Na kontakt „LT“ uvádíme elektrický impuls z tlačítka zvonku nebo osvětlení.
Kontakty "L" a "N" jsou trvale připojeny k elektrické síti. Ventilátor má nastavené 2minutové zpoždění. Pro změnu doby trvání zpoždění použijte plastový šroubovák přiložený k ventilátoru a změňte nastavení jemným otočením potenciometru.
Po zapnutí ventilátoru z tlačítka zvonku pracuje zařízení po dobu nastavenou na potenciometru (2 – 30 minut). Po spuštění ventilátoru z vypínače osvětlení pracuje zařízení po dobu svícení a je nastavena doba zpoždění (2 – 30 min).
✅ Montáž ventilátoru a příprava k provozu
1 Odpojte napájecí napětí a ujistěte se, zda bylo napájení odpojeno.
2 Odstraňte přední panel z ventilátoru otočením proti směru hodinových ručiček.
3 Označte místa otvorů pro upevnění ventilátoru a napájecího kabelu.
4 Umístěte kabel do větracího otvoru, vyvrtejte otvory pro upevnění a upevněte rozpěrné kolíky.
5 Namontujte ventilátor pomocí šroubů. Připojte ventilátor k napájecí síti podle schématu připojení.
6 Nainstalujte přední panel otočením ve směru hodinových ručiček.
✅ Pořadí instalace dekorativního panelu
1 Odstraňte přední panel z ventilátoru otočením proti směru hodinových ručiček. Vyjměte krytky.
2 Připevněte panel ke stojanu.
3 Upevněte upevňovací prvek s panelem na přední panel ventilátoru pomocí 4 samořezných šroubů (jsou součástí balení).
4 Namontujte přední a dekorativní panel na kryt ventilátoru.
5 Připojte napájecí napětí k ventilátoru.
