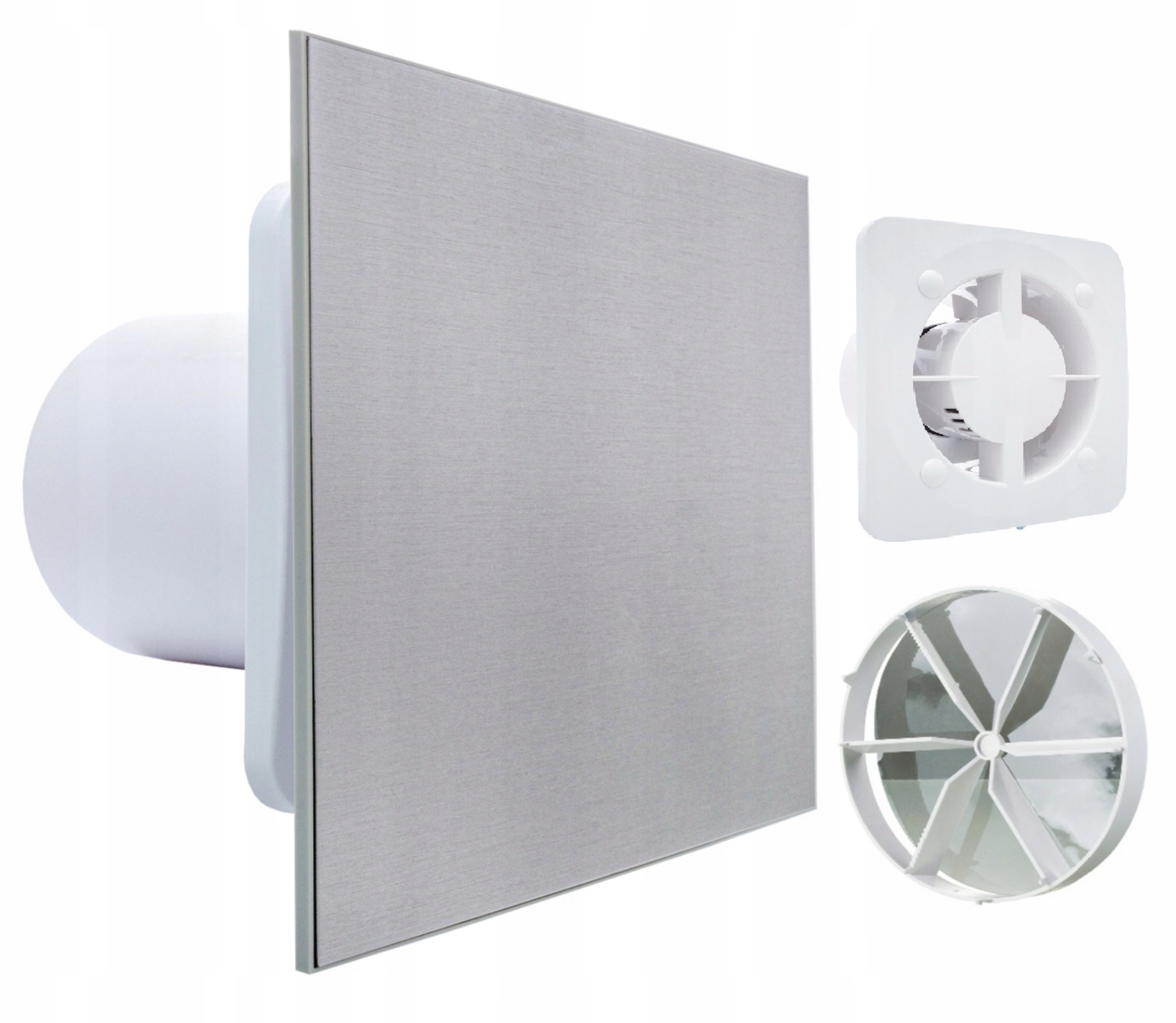

Koupelnový Ventilátor FI125 mm Hliník Kartáčovaný Tichý Hygrostat Časovač

Popis produktu

Koupelnový ventilátor FI 125 mm, broušený hliník, tichý, s vlhkostním senzorem a časovačem
⭐⭐⭐ Tichý ventilátor – 29 dB(A)/3m
✅ Zvláště doporučeno pro místnosti s požadavky na sníženou hlučnost
✅ Konstrukce oběžného kola snižuje hlučnost ventilátoru
⭐⭐⭐ Spolehlivý motor s kuličkovými ložisky a nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje údržbu
⭐⭐⭐ Snadná montáž – vyměnitelný panel lze snadno nacvaknout a vycvaknout
⭐⭐⭐ KLIQ 125 BASETHQL – VERZE S VLHKOSTNÍM SENZOREM A ČASOVAČEM – provoz ventilátoru lze ovládat pomocí senzoru vlhkosti a časovače (pokud vlhkost v místnosti překročí nastavenou hodnotu 60–90 % na senzoru, ventilátor se automaticky zapne a běží, dokud vlhkost neklesne na normální úroveň; poté ventilátor poběží po dobu nastavenou na časovači a následně se vypne)
✅ Technické údaje:
- Model: KLIQ125BASETHQL + KLIQFP180HI-TECH
- Výkon: 147 m3/h
- Příkon: 8 W
- Průměr: 125 mm
- Ložiska: kuličková
- Montáž: na stěnu
- Hmotnost: 0,72 kg
- Max. hladina hluku: 29 dB(A)/3m
- Výrobce: VENTS
✅ Použití
✔️ Stálá nebo přerušovaná odsávací ventilace sociálních zařízení, koupelen, kuchyní a dalších obytných prostor.
✔️ Zvláště doporučeno pro místnosti s požadavky na sníženou hlučnost.
✔️ Pro montáž do ventilačních šachet nebo napojení na ventilační potrubí.
✔️ Pro posílení tahu ventilace v gravitačních komínech.
✅ Vlastnosti ventilátoru:
✔️ Robustní pouzdro a estetické provedení.
✔️ Pouzdro a oběžné kolo vyrobené z vysoce kvalitního plastu – ABS plast, odolný proti mechanickému poškození a UV záření.
✔️ Konstrukce oběžného kola snižuje hlučnost ventilátoru.
✔️ Spolehlivý motor s kuličkovými ložisky a nízkou spotřebou energie, určený pro nepřetržitý provoz, nevyžaduje údržbu. Umožňuje montáž ventilátoru v libovolném úhlu.
✔️ Motor vybavený tepelnou ochranou proti přehřátí.
✅ Zásady montáže:
✔️ Ventilátor by měl být pokud možno montován přímo do otvoru ventilační šachty.
✔️ Správná montáž na stěnu by měla probíhat pomocí šroubů.
✔️ Vyměnitelný panel lze snadno nacvaknout a vycvaknout.
✅ ROZMĚRY (v mm)
- B - 165
- D - 124
- N - 88
- L - 101
- C - 70
- H - 125
PANEL Z BROUŠENÉHO HLINÍKU
VNĚJŠÍ ROZMĚRY PANELU: 180 x 180 mm
Autorské řešení Vents Group umožňuje širokou individualizaci podle estetiky místnosti. Panely mohou sloužit i jako dekorativní prvek a snadná a rychlá výměna systémových prvků umožňuje snadné čištění zařízení.
Motory ventilátorů mají kuličková ložiska, která umožňují montáž v libovolném úhlu (jak do stěny, tak do stropu). Doporučují se pro místnosti s požadavky na sníženou hlučnost.
❗️❗️❗️ SCHÉMA PŘIPOJENÍ ❗️❗️❗️
K ventilátoru přivádíme třížilový kabel!!!
Při prvním připojení proveďte nastavení podle níže uvedeného popisu:
- L - fáze
- N - nula
- LT - řídicí linka časovače
- S - vypínač
- QF - jistič
- nastavte potenciometr vlhkosti „H“ na maximum (potenciometry otáčejte velmi jemně, dokud neucítíte lehký odpor, protože je lze snadno poškodit přetočením kolem vlastní osi), a časový potenciometr na minimum. Poté připojte svorky N – nula a L – fáze. NEPŘIPOJUJTE LT !!! Po připojení napájení by se měl ventilátor při tomto zapojení na několik sekund, maximálně deset sekund, zapnout a sám vypnout. Poté, stále pod napětím, jemně otáčejte potenciometrem vlhkosti „H” velmi pomalu doleva (proti směru hodinových ručiček), dokud se ventilátor nezapne, v tomto okamžiku jemně vraťte doprava. Nyní máme nastaven tzv. minimální práh pro činnost senzoru vlhkosti.
V případě, že třížilová instalace vede od vypínače světla (nebo speciálního vypínače) k ventilátoru, můžeme třetí vodič připojit k "LT" . To umožňuje využití funkce časovače ve ventilátoru a zapnutí ventilátoru mimo automatickou funkci vlhkostního senzoru.
✅ Montáž ventilátoru a příprava k provozu
1️⃣ Odpojte napájení a ujistěte se, že je napájení skutečně odpojeno.
2️⃣ Sejměte přední panel z ventilátoru otáčením proti směru hodinových ručiček.
3️⃣ Označte místa pro upevnění ventilátoru a přívodního kabelu.
4️⃣ Ve ventilačním otvoru uložte kabel, vyvrtejte upevňovací otvory a vložte hmoždinky.
5️⃣ Namontujte ventilátor pomocí šroubů. Připojte ventilátor k napájecí síti podle schématu zapojení.
6️⃣ Nasaďte přední panel otáčením ve směru hodinových
