Regulátor otáček ventilátoru P2-1-300 dvourychlostní

Popis produktu

Regulátor otáček ventilátoru se symbolem P2-1-300
Elektronický regulátor otáček (přepínač) P2-1-300 slouží k dvoustupňové regulaci otáček domácích ventilátorů nebo jiných podobných zařízení, vybavených dvourychlostními motory. Určeno pro instalaci do montážní krabice. Je vybaven jedním knoflíkem, který zároveň plní roli vypínače a spínače.
Regulátor by měl být instalován v montážním otvoru ∅60.
Výhody regulátoru otáček P2-1-300:
- Dvoustupňová regulace otáček ventilátorů s asynchronním motorem
- Žádné rádiové rušení
- Snadná montáž a připojení
- Estetický vzhled
- Vyrobeno z ABS
Pro použití pouze s dvourychlostními ventilátory, např. typu TT od Vents nebo TURBO od Dospel .
Technické údaje:
- Napájecí napětí: 230 V/50 (60) Hz.
- Výstupní napětí : 600 W (max. zatěžovací proud 3 A)
- Typ zátěže: indukční, aktivní
- Rozměry: 88х88х51 mm.
- Stupeň ochrany proti prachu a vlhkosti: IP40 (pouze na straně předního panelu).
- Provozní teplota: od -10 °C do +40 °C při max. vlhkosti 80%
Konstrukce zařízení:

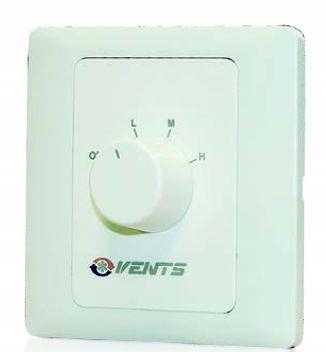

Vnější vzhled zařízení je znázorněn na obr. 1.
Knoflík pro nastavení otáček:
- OFF - vyp.
- 1 - první rychlostní stupeň
- 2 - druhý rychlostní stupeň
Instalace:
Regulátor je určen pro montáž ve svislé poloze do pod omítku nebo na omítku montážní krabice uvnitř místnosti.
Připojení k elektrické síti (Obr.2) musí být provedeno vypínačem zabudovaným do stacionární elektroinstalace.
Snadnou montáž zajišťuje přední panel odnímatelný od krytu (Obr.3). Regulátor by měl být připevněn k montážní krabici pomocí šroubů.
