Shelly Pro 3EM 3CT63 Třífázový elektroměr Din 63A Lan WiFi

Popis produktu

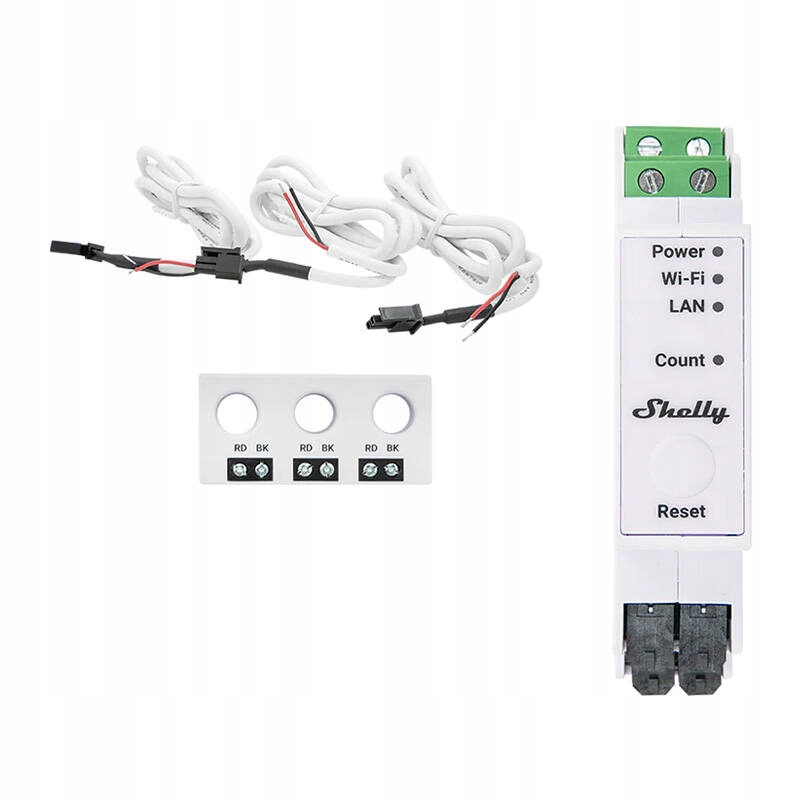

Shelly Pro 3EM-3CT63 – Profesionální třífázový elektroměr 63 A na DIN lištu
Shelly Pro 3EM-3CT63 je profesionální elektroměr pro jednofázové i třífázové systémy určený k montáži na DIN lištu . Je navržen pro přesné monitorování spotřeby energie v reálném čase. Zařízení používá bezkontaktní proudové transformátory 63 A, což umožňuje měření bez zásahu do napájecích obvodů .
Elektroměr měří napětí, proud, činný a jalový výkon a energii pro každou fázi zvlášť, podporuje 4-kvadrantové měření a je plně přizpůsoben pro fotovoltaické instalace. Vestavěný Ethernet, Wi-Fi a Bluetooth, webové rozhraní Web UI a podpora Modbus, MQTT a API umožňují lokální provoz bez cloudu a snadnou integraci se systémy BMS, SCADA.
Shelly Pro 3EM-3CT63 ukládá naměřená data až po dobu 60 dní, má hodiny reálného času (RTC) a byl vytvořen pro domácí, komerční a průmyslové instalace, kde je důležitá přesnost, spolehlivost a plná kontrola energie.
Nejdůležitější informace:
- Připojení přes LAN, Wi-Fi a Bluetooth – funguje lokálně i vzdáleně
- Konfigurace a náhled v prohlížeči (Web UI) – bez cloudu a účtu
- Integrace se systémy automatizace díky Modbus, MQTT a API
- Podpora jednofázových i třífázových instalací – jeden elektroměr pro mnoho použití
- Možnost práce s fotovoltaickými instalacemi (PV) – měření odběru a dodávání energie
- Měření proudu realizováno pomocí bezkontaktních transformátorů 63 A – bez odpojování vodičů
- Průběžné zobrazení napětí, proudu, výkonu a energie pro každou fázi
- Přesnost třídy B – spolehlivé měření pro profesionální použití
- Ukládání dat každou 1 minutu až po dobu 60 dní v paměti zařízení
- Možnost vytváření automatizací založených na spotřebě energie
- Ovládání zátěže pomocí externího stykače (Shelly Pro 3EM Switch Add-on)
- Montáž do rozvaděče na standardní DIN lištu (1 modul)
- Napájení v širokém rozsahu 100–260 V AC
Montáž na DIN lištu a rozměry
Shelly Pro 3EM-3CT63 je určen k montáži na standardní DIN lištu , což umožňuje rychlou a estetickou instalaci do elektrických rozvaděčů a ovládacích skříní.
Šířka jednoho DIN modulu zajišťuje, že se zařízení bez problémů vejde i do hustě osazených rozvaděčů , přičemž zachovává pořádek a snadný servisní přístup.
Rozměry zařízení
- 94 × 19 × 69 mm
Schéma zapojení – 1fázová a 3fázová instalace
Shelly Pro 3EM-3CT63 podporuje jak jednofázové (1~) , tak i třífázové (3~) instalace. Měření proudu je realizováno pomocí bezkontaktních proudových transformátorů Shelly 3CT63, montovaných přímo na fázové vodiče.
Zásada zapojení
- Napájení zařízení: 100–260 V AC (L + N)
- Měření napětí: přímo z fází A / B / C a nulového vodiče
- Měření proudu: přes proudové transformátory 3CT63 (IA, IB, IC)
- Volitelné měření proudu nulového vodiče: přídavný transformátor CTN (nejsou součástí balení)
Důležité montážní informace
- Transformátory je nutné namontovat ve shodě se směrem toku proudu (K → L)
- Zařízení nemá vestavěné relé
- Ovládání stykače je možné po použití Shelly Pro 3EM Switch Add-on (volitelně)
Schéma umožňuje rychlé a bezpečné připojení elektroměru v rozvaděči, bez odpojování fázových vodičů a bez zásahu do zátěže.
Automatizace a integrace
Shelly Pro 3EM-3CT63 umožňuje vytvářet pokročilé automatizace založené na měření energie, jak lokálně, tak i ve vnějších systémech správy.
Zařízení podporuje Modbus, MQTT a API, díky čemuž může být přímo integrováno se systémy BMS, SCADA, Home Assistant a dalšími platformami smart home a průmyslové automatizace. Všechna příchozí připojení jsou šifrována (TLS), což zajišťuje vysokou úroveň bezpečnosti.
Díky vestavěnému Ethernetu a Wi-Fi může elektroměr pracovat lokálně v síti LAN, bez nutnosti používat cloud, a vestavěné Web UI umožňuje rychlý náhled dat, konfiguraci a diagnostiku z úrovně prohlížeče.
Shelly Pro 3EM-3CT63 umožňuje:
- automatickou reakci na překročení výkonu nebo proudu,
- ovládání zátěže pomocí externího stykače (Shelly Pro 3EM Switch Add-on),
- vytváření lokálních pravidel a skriptů,
- integraci s fotovoltaickými instalacemi a systémy správy energie.
Díky tomu elektroměr nejen měří spotřebu energie, ale stává se aktivním prvkem systému automatizace, pomáhá snižovat náklady na energii a zvyšovat kontrolu nad instalací.
Měření energie a data měření
