Zabezpečení Tv-sat 12 kolejí ZMZ-12

Popis produktu

Zabezpečení TV-SAT 12 kolejí ZMZ-12
Kód zboží: ZMZ-12
ZMZ-12 Stožárová sada 12 přepěťových ochran Signal byla navržena tak, aby poskytovala komplexní ochranu hromadné televizní instalaci, zejména multipřepínačové instalaci. Umožňuje chránit systém příjmu pozemního a satelitního televizního vysílání před účinky přepětí a napětí vyvolaných v kabelech v důsledku atmosférických výbojů.
V souladu s ustanoveními nařízení Ministerstva dopravy stavebnictví a námořního hospodářství ze dne 6. listopadu 2012 (Úř. 2012 č. 0 poz. 1289 2013.02.23: „Anténní instalace přesahující střechu a delší řetězce anténních instalací v budovách (přesahující 10 m) by měly být chráněny ochrannými prvky proti přepětí z přímého a nepřímého výboje. "
Krabička je vybavena 12 ochrannými prvky umožňujícími zabezpečení:
- 2 multipřepínačové satelitní dráhy (celkem 8 vodičů – 4 páry polarizace – pásmo pro každý satelit),
- 2 rozhlasové tratě (FM, DAB),
- 2 pozemní televizní dráhy DVB-T (UHF1, UHF2).
Rozlišovací vlastnosti:
- 12 chráničů umožňujících zabezpečení 12 signálních drah,

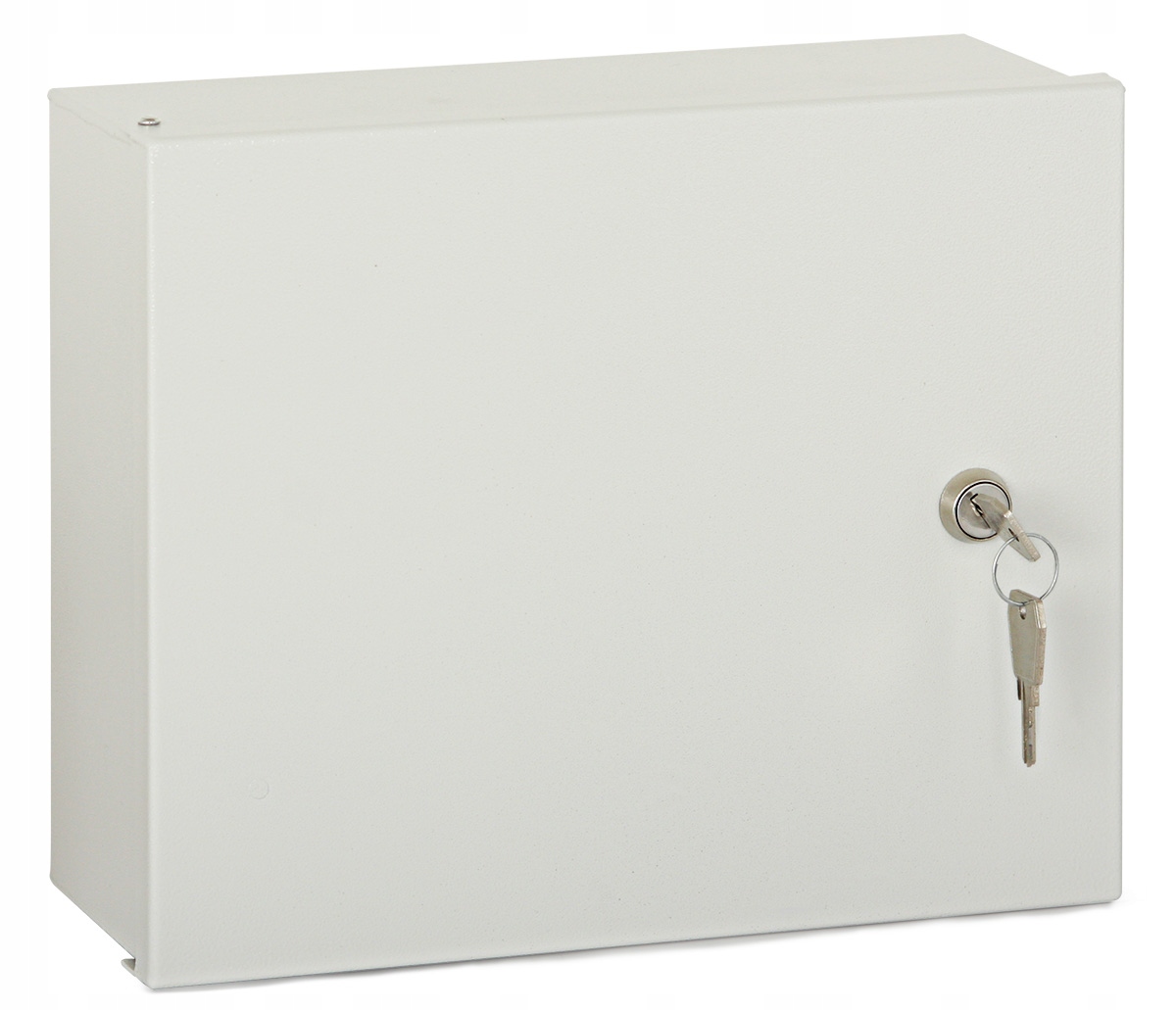

- vnitřní / vnější schránka vyrobená ze slitiny hliníku PA 11, lakovaná práškovým lakem v barvě RAL 7035,
- dveře jsou utěsněné, uzemněné, upevněné na dvou závěsech, uzavíratelné na bubnový zámek,
- montáž na stěnu,
- otvory s průchodkami umožňující snadné zavedení a vyvedení kabelů,
- uzemňovací svorka fi 6 s kabelem a očkem,
- kartonové balení
Kabely vyvedené z krabice je třeba připojit k prvním aktivním prvkům v instalaci (zesilovače multiswitchové sběrnice, zesilovače pozemního televizního vysílání apod. ). Je nutné uzemnit schránku podle platných předpisů.
Technické údaje:
- Název ZMZ-12 Stožárová sada 12 přepěťových ochran Signal
- Počet chráničů 12
- Způsob vedení kabelů zespodu
- Typ konektoru vodičů F
- Montáž venku / uvnitř Ano / Ano
- Počet vstupních otvorů 1
- Počet výstupních otvorů 12
- Průměr vstupních otvorů /ven [mm] 12x16,5 / 1x43
- 12 kusů ucpávek PDEN 16M termoplastický elastomer TPE průměr kabelu 5-11 mm
- Materiál krabice: hliníková slitina PA 11
- Typ povrchové úpravy lak RAL 7035
- Dvířka uzemněná kaučukovým těsněním v korusu, dva závěsy, cylindrický zámek na klíč
- Uzemňovací svorka pro krabice Ano, průměr 6 mm, kabeločko
- Rozměry krabice [mm] 305x250x110
- Hmotnost soupravy ZPZ-12 [kg] 2,0
- Informace o chráničích
- Pracovní pásmo [MHz] 5 – 2400
- Vstup F zásuvka
- Výstupní zásuvka F
- Inkluzivní útlum [dB] typický 0,8 pro 1 GHz typický 1,2 pro 2 GHz
- Přizpůsobení [dB] typické 12
- Maximální proud [kA] pro 8/20 [µs] 8
- Impedance [Ω] 75
- Přechod stejnosměrného proudu Ano
- DC průrazné napětí [V] při 100 [V/s] 230+/-42
- Koeficient stínění [dB] > 90 (EN 50083-2/A1, třída A)
- Úroveň ochrany [V] při 1 [kV/µs] ≤ 800
