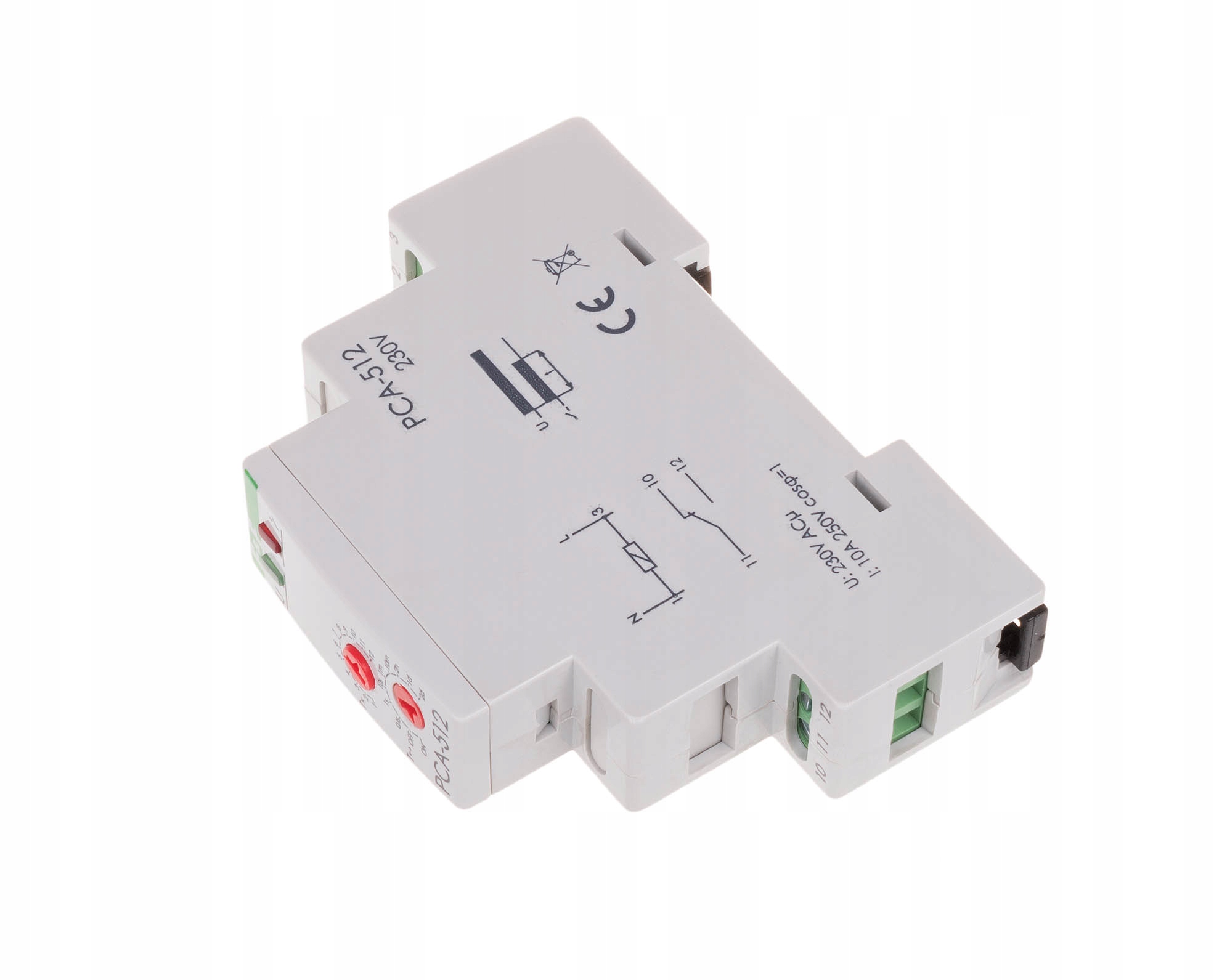

Averzní Časový Relé Ac PCA-512 230V

Popis produktu

AVERZNÍ ČASOVÝ RELÉ 230V AC F&F-PCA-512
URČENÍ
Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.).
TECHNICKÉ ÚDAJE
- Napájecí napětí: 230 V AC
- Režim provozu: opožděné vypnutí
- Výkonný prvek: relé
- Maximální zatěžovací proud: 10 A
- Konfigurace kontaktů: 1 × NO/NC
- Oddělení kontaktu: ANO
- Zpoždění provozu: 50 ms
- Signalizace stavu kontaktu: červená LED
- Doba provozu – nastavitelná: 0,1 s ÷ 576 hodin
- Signalizace napájení: LED zelená
- Připojení: šroubové svorky 2,5 mm2
- Utahovací moment: 0,4 Nm
- Spotřeba energie: 0,8 W
- Pracovní teplota: -25 ÷ 50 °C
- Rozměry: 1 modul (18 mm)
- Montáž: na 35 mm lištu
- Stupeň ochrany: IP20
AKCE
Režim provozu: opožděné vypnutí
Do doby zapnutí napájení relé zůstává kontakt v poloze 11-10. Po zadání napájecího napětí (svítí LED zeleně) se kontakt přepne do polohy 11-12 a dojde k odměření nastavené doby provozu (svítí LED červená). Po odměření času se kontakt vrátí do polohy 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí
NASTAVENÍ PRACOVNÍ DOBY
Knoflík pro nastavení časového rozsahu T – nastavte jeden z vybraných rozsahů a knoflíkem pro nastavení času Tx nastavte zvolenou hodnotu na stupnici od 1 do 12. Počet těchto hodnot je roven pracovní době (např. 1 m × 7 = 7 min).
PRO KRESLENÍ:
- 1 – KNOFLÍK PRO NASTAVENÍ ČASU
- 2 – KNOFLÍK PRO VÝBĚR ČASOVÉHO ROZSAHU
INSTALACE
1. Vypněte napájení.
2. Relé je upevněno na kolejnici v rozvodné skříni.
3. Připojte napájecí kabely (podle označení) ke svorkám 1-3.
4. Obvod napájení připojeného přijímače je připojen sériově ke svorkám 11-12.
5. Knoflíkymi nastavte dobu provozu.
Pozor!
* Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
* Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
* Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.
SCHÉMA PŘIPOJENÍ
PRO KRESLENÍ:
- verze 230 V: 1 (N), 3 (L)
- verze 24 V: 1 (~/–), 3 (~/+)
- verze UNI: 1 (~), 3 (~)
- 1-3 napájení relé
- 11 vstup pro kontaktní napájení
- 10 výstupů: rozpínací kontakt (pasivní)
