Rychloupínací přítlak horizontální 6830 velikost 4 Amf

Popis produktu

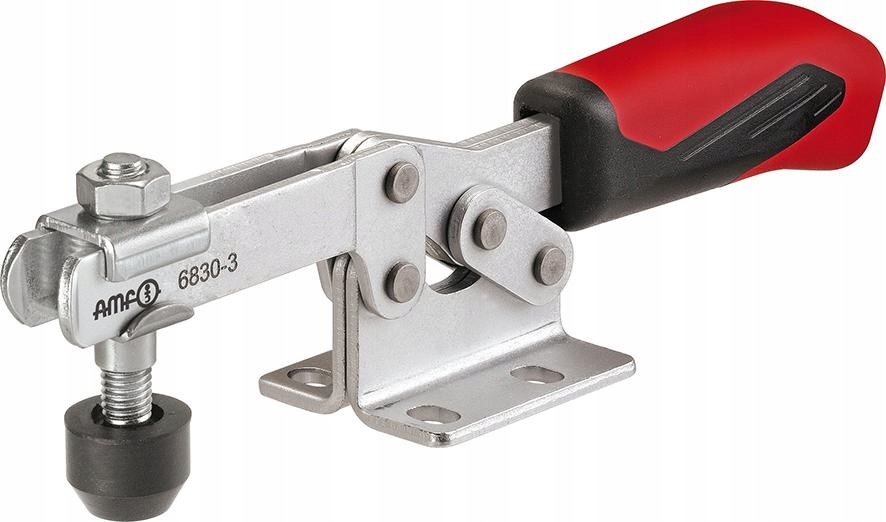

Rychloupínací přítlak horizontální 6830 velikost 4 AMF
Rychloupínací přítlak, vodorovný, s vodorovnou patkou, pozinkovaný a pasivovaný
Provedení: rychloupínací přítlak, vodorovný, s otevřeným přítlačným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikostí 0 a 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene.
Dodání: kompletní s tepelně vylepšenou, pozinkovanou přítlačnou šroubovou vložkou.
Technické údaje
- Velikost: 4
- F1: 2 kN
- F2: 3 kN
- Přítlačný šroub: M8 x 65
- Hmotnost: 700 g
- A: 10
- B: 113
- C: 41
- D: 8,5
- D1: 8,5
- E: 63
- F: 27
- H: 45
- H1: 75
- H2: 126
- HW min.: –4
- HW max.: 24
- A: 20
- K: 8
- L: 20,5
- L1: 287
- M: 29–43
- M 1: 43
- N: 58
- P: 57
- alfa: 90°
- Označení: W341
Logistické údaje
- Hmotnost: 0.7 kg
- Délka: 293.0 mm
- Šířka: 58.0 mm
- Výška: 74.0 mm
- Objem: 1.258 dm3
- Rozsah dodávky: 1 kus
- Číslo výrobku dodavatelé: 8239390040
Č.: 72H_DRS_A1-93047
Číslo šarže: 4020772093044
