Gigabitové zabezpečení PoE PTF-61-ECO/POE

Popis produktu

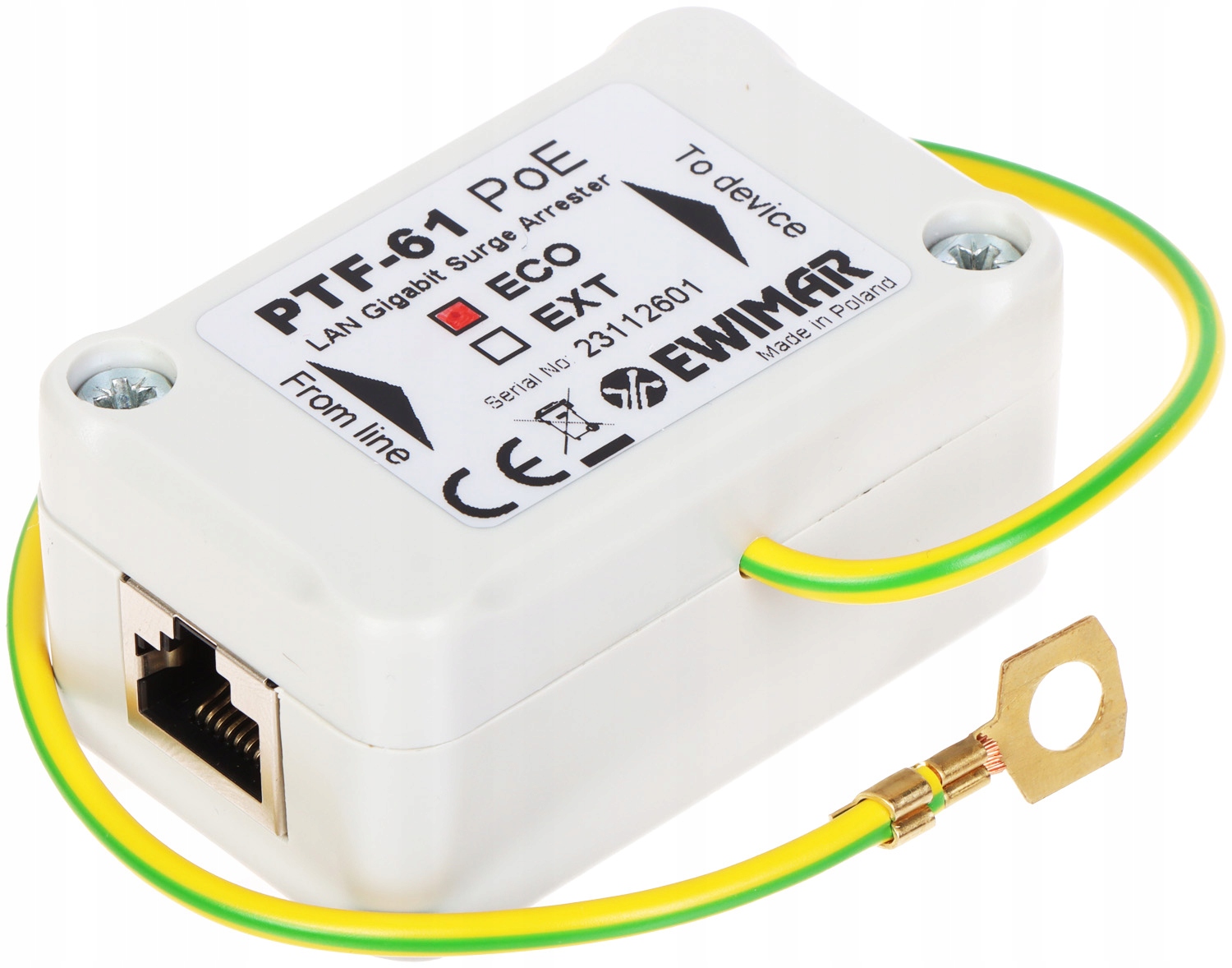

Gigabitové zabezpečení PoE PTF-61-ECO/POE
Kód zboží: PTF-61-ECO/POE
1-kanálový síťový omezovač přepětí řady Economical, určený pro ochranu přepěťové sítě Gigabit Ethernet, kompatibilní se standardy 10Base-T, 100Base-T a 1000Base-T. Nárazová odolnost na úrovni 100 A zajišťuje účinnou ochranu LAN instalace, jejíž prvky a kabeláž jsou umístěny uvnitř budov a jsou vzdáleny od jiných nechráněných instalací. Obsahuje přímé odvádění nárazových nábojů do země a eliminaci přepětí indukovaného uvnitř párů vodičů. Velmi pečlivě navržené vícevrstvé tištěné obvody, speciální výrobní proces a moderní komponenty umožnily dosáhnout vynikajících parametrů přenosu dat.
Nezávislé obvody ochrany napájení PoE eliminují nárůst napětí mezi páry 1,2 – 3,6 a 4,5 – 7,8. Toto řešení chrání napájecí zdroje koncových zařízení před poškozením v důsledku přepětí způsobeného atmosférickými výboji nebo nekontrolovaným zvýšením napětí, například v důsledku poškození napájecího zdroje PoE. Použitá řešení jsou zcela neutrální pro každý standard PoE a chrání každý z nich, včetně Hi PoE.
PTF-61-ECO/PoE je určen pro instalaci v blízkosti koncových bodů sítě LAN, jako jsou: počítače, PLC, kamery IPC, rádiové vysílače, zařízení internetu věcí. Je vybaven volně stojícím krytem s možností přišroubování na stěnu. Pro správnou práci je nutné správné uzemnění ochrany pomocí PE linky a nejlépe co nejkratšího odděleného uzemňovacího bodu.
Zabezpečení lze použít také na straně LAN switche, nicméně v případě více kanálů doporučujeme použití vícekanálových bezpečnostních prvků řady PTU-6xx nebo PTF-6xx.
Technické údaje:
- Datová linka
- Počet LAN kanálů: 1
- Podporované standardy Ethernet: 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
- Kompatibilita s kabeláží: kategorie 5, 5e a 6
- Vstupní konektor (nechráněná strana): Stíněný konektor RJ-45
- Výstupní konektor (chráněná strana): Stíněný konektor RJ-45
- Jmenovité napětí DC (linka-zem) UN: 90 V DC
- Maximální napětí Trvalý provoz (linka-země) UC: 110 V DC
- Úroveň ochrany 1kV/μs (linka-země) UP: 600V
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Jmenovité napětí DC (linka-linka) UN: 3,3 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1kV/μs (linka-linka) UP: 20V
- Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A
- Chráněné linky: 1-2, 3-6, 4-5, 7-8
- Kapacita (linka-linka) @1MHz: 15pF
- Kapacita (linka-země) @1MHz: 2-3pF
- Sériový odpor: 0,3Ω / linka
- Jmenovitý proud IN; 300 mA / linka
- PoE linka
- Jmenovité napětí DC (linka-linka) UN: 57 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 64 V DC
- Úroveň ochrany UP: 93 V
- Vybíjecí proud (8/20µS, linka-linka) Iimp: 73A
- Jmenovité napětí DC (linka-zem) UN: 90 V DC
- Maximální napětí Trvalý provoz (linka-země) UC: 110 V DC
- Úroveň ochrany 1kV/μs (linka-země) UP: 600V
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Chráněné páry: (1+2)-(3+6), (4+5)-(7+8)
- Standard provozu PoE: Kompatibilní se všemi typy včetně Hi PoE
- Společné vlastnosti
- Rozměry: 65 x 30 x 40 (mm)
- Použití: Vnitřní / Venkovní pouze v dodatečném krytu IP66
- Způsob montáže: Volně stojící pouzdro, montáž na stěnu
- Způsob uzemnění: Kabel
- Těsnost pouzdra: IP54
- Pracovní teplota: -30ºC~60ºC
