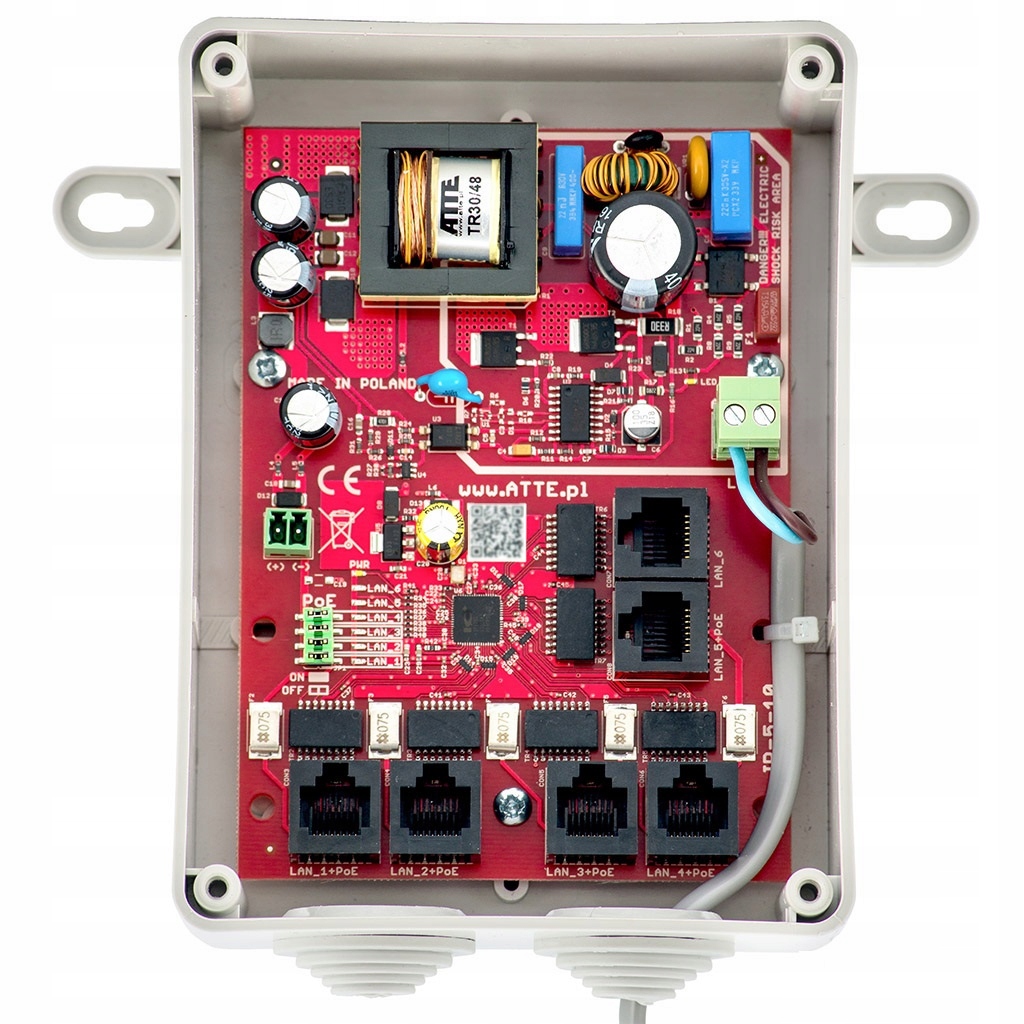

Atte Hermetický Switch PoE IPB-5-10A-S4

Popis produktu

VENKOVNÍ SWITCH PoE IPB-5-10A-S4 ATTE
Sada pro 5 IP kamer, s vnějším krytem ABOX-S4, switch PoE 6 portový 10/100Mbps (5xPoE + 1xUplink), napájení PoE po 4 párech, integrovaný napájecí zdroj 55V 90W, polymerové pojistky typu IPB-5-10A-S4
Nejdůležitější vlastnosti a funkce:
- malé rozměry
- možnost napájení 5 přijímačů PoE 802.3at/af nebo PASSIVE
- možnost vypnutí napájení na vybraných portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- až 40 W výkonu na jeden port PoE (souhrnně 90 W rozpočtu výkonu )
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- vysoká účinnost integrovaného napájecího zdroje (>90 %)
- dodatečný šroubový konektor usnadňuje „připojení“ napájení 55 VDC k jiným zařízením
- snadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPS
- možnost zachování zásoby kabelů uvnitř pouzdra
- vstup kabelů přes gumové krytky namontované v krytu: 2x29 mm
- možnost zavedení kabelů s vydělanými konektory (po naříznutí krytky)
- součástí balení je napájecí kabel a 2 držáky umožňující montáž krytu bez narušení stupně krytí IP55
- Pouzdro ABOX-S4 je určeno výhradně pro tento produkt a není k dispozici samostatně.
- IPB-5-10A-S4 byl navržen jako kompletní integrované řešení pro napájení malých IP průmyslových televizních systémů. Zařízení je vhodné k montáži ihned po vyjmutí z krabice a pouzdro s třídou odolnosti IP55 umožňuje snadnou montáž uvnitř nebo vně budovy. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a ostatním nepříznivým povětrnostním vlivům.
- Sady s PoE switchem jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE. Verze „Základní“ ( IPB ) znamená, že zařízení patří do řady produktů se základní funkčností a co nejjednodušší konstrukcí.
TECHNICKÉ SPECIFIKACE:
- Porty LAN: 6 portů RJ45 10/100Mbps / (5xLAN+PoE, 1xUplink)
--
Podporované přijímače PoE (standard / maximální výkon):
- 802.3af – až 15W LAN_1...LAN_5
- 802.3 at – až 30 W LAN_1...LAN_5
- PoE PASSIVE – až 40 W LAN_1...LAN_5
--
Výstupy PoE (standard / režim napájení):
- LAN_1...LAN5
- PoE PASSIVE, mode B (4,5+) (7,8-)
--
- PoE ON/OFF konektory: napájení PoE na portech LAN_1...LAN_4
--
Ochrana výstupů PoE (nadproudová / proti zkratu):
- LAN_1...LAN_5
- 0,75A / polymerové (vyžaduje restart napájení)
- Síťový napájecí zdroj (typ / typ): impulsní / integrovaný
- Ochrana výstupu napájecího zdroje (nadproudová / proti zkratu): 3A, elektronická (automatický návrat po zkratu)
- Tepelná ochrana napájecího zdroje: TSD (termální zvuk) 130 °C, vyžaduje restart
- Rozsah vstupního napětí napájecího zdroje / ochrana vstupu: 190...260VAC / T3,15A tavná pojistka F1
- Výstupní výkon napájecího zdroje (nepřetržitý): 90 W
- Účinnost napájecího zdroje: 93% @ 90W
- Výstupní napětí napájecího zdroje (napájení PoE kamer): 55 V +/- 2%, k dispozici také na šroubovém konektoru „(+) (-)“
- Montáž krytu: nástěnný, montážní držáky
- Rozsah pracovních teplot: -25 °C... +50 °C
- Obal (typ / materiál / barva / kabelové průchodky): ABOX-S4 / plast / RAL7035 šedá / gumová krytka 2x29 mm
- Rozměry / hmotnost / stupeň ochrany: 160x110x70 mm / 0,43 kg / IP55
PŘÍKLADY POUŽITÍ:
Příklad konfigurace IPB-5-10-S4 s vyvýšeným kamerovým bodem
Kód výrobce: IPB-5-10A-S4 / IPB-5-10A-S4
