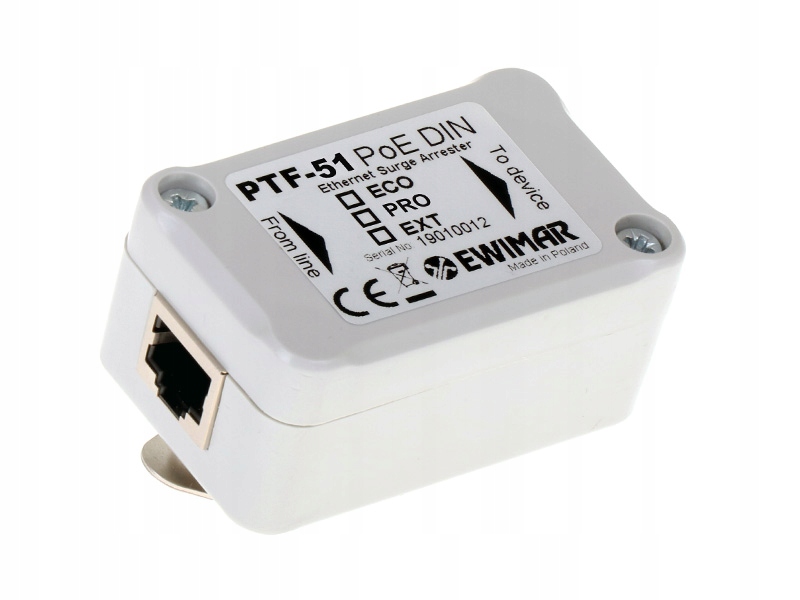

Omezovač přepětí LAN sítě PTF-51-ECO/PoE/DIN
Kód zboží: PTF-51-ECO/POE/DIN
1-kanálový omezovač přepětí LAN namontovaný na DIN lištu, určený pro ochranu přepěťových ochran zařízení pracujících v síti LAN 100Mbit, jako jsou kamery IP-CCTV, internet věcí, přepínače LAN, ovladače průmyslové automatizace a budovy. Je kompatibilní s sítěmi Ethernet 10Base-T a 100Base-T, které využívají jakýkoli typ kabeláže. Ve srovnání s předchozími řadami byla zajištěna ochrana proti přepětí v obvodech PoE každého typu spolu s odváděním nábojů do země. Vysoce kvalitní tištěné obvody spolu s vyladěnými diferenciálními páry zajišťují velmi dobré přenosové parametry a přispívají k eliminaci přeslechů, které jsou příčinou nestabilního provozu LAN.
Produkt je určen pro instalace, kde jsou obě koncová zařízení sítě LAN připojená k síti LAN umístěna uvnitř budov a žádný fragment kabelu neprochází ven z budov. V případě nesplnění podmínek nebo nutnosti zvýšení úrovně přepěťové ochrany je třeba použít omezovač řady PRO nebo EXT.
Speciální systém připojení chrání také zařízení před přepětím a zvýšením napětí na napájecích vedeních PoE v každém z možných standardů (také přenášených na přenosových linkách). Linky 4-5 a 7-8 jsou vzájemně propojeny, protože LAN Base-100T je využívá výhradně k napájení PoE. Omezovač chrání obě skupiny napájecích párů před zvýšením napětí nad 58 V a poškozením napájecích zdrojů koncových zařízení, jako jsou switche nebo IP kamery. Výkon napájení PoE přenášený přes omezovač může být maximálně 60 W (kompatibilita s HiPoE).
PTF-51-ECO/PoE/DIN zajišťuje kontinuitu obrazovky kabelů FTP, avšak v řadě ECO není připojen k uzemnění.
Omezovač je namontován na 35 mm DIN lištu a pomocí něj jsou uzemněny ochranné obvody. Je třeba použít nelakovanou DIN lištu s uzemněním, která je schopna odvést nárazové zatížení do země ze všech namontovaných omezovačů.
K zabezpečení jedné LAN dráhy lze použít dvě identická zařízení, která jsou namontována na dvou koncích a lze je správně uzemnit. V případě potřeby zabezpečení více obvodů se doporučuje použití vícekanálového omezovače na straně LAN switche a jednokanálových na straně koncových zařízení.
Technické údaje:
- Datová linka
- Počet kanálů: 1
- Podporované typy sítí LAN: 10Base-T, 100Base-T, kroucená spojka kategorie 5, 5e a 6
- Vstupní konektor (kabel): Zásuvka RJ-45
- Výstupní konektor (zařízení): Zásuvka RJ-45
- Jmenovité napětí DC (linka-zem) UN: 90 V DC
- Maximální trvalé provozní napětí (linka-zem) UC: 110 V DC
- Úroveň ochrany 1 kV/μs (linka-země) UP: 600 V
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Jmenovité napětí DC (linka-linka) UN: 3,3 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1kV/μs (linka-linka) UP C3: 20V
- Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A
- Chráněné linky: 1-2, 3-6
- Kapacita (linka-linka) @1MHz: 6-15pF
- Kapacita (linka-země) @1MHz: 1-2pF
- Sériový odpor: 2,2Ω / linka
- Jmenovitý proud IN: 300 mA / linka
- Počet ochranných stupňů: 1 (hybridní)
- PoE linka
- Jmenovité napětí DC (linka-linka) UN: 58 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 64 V DC
- Úroveň ochrany UP: 93 V
- Vybíjecí proud (8/20µS, linka-linka) Iimp : 100A
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Chráněné páry: (1+2)-(3+6), (4+5)-(7+8)
- Standard provozu PoE: kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
- Ztráty napájení PoE na ochranných obvodech: IEEE 802.3af, možnost A: 0,23 W @48VDC, IEEE 802.3af, možnost B: 0,13 W @48VDC, IEEE 802.3at, možnost A: 0,68 W @54VDC, IEEE 802.3at možnost B: 0,35 W @54VDC, IEEE 802.3bt,, typ 3 možnost AB: 0,8 W @54 VDC, maximální zatížení
- Společné vlastnosti
- Rozměry: 65 x 30 x 40 (mm)
- Použití: Vnitřní
- Způsob montáže: Montáž na DIN lištu
- Těsnost pouzdra: IP54
- Pracovní teplota: -30ºC~60ºC
