16kanálové zabezpečení PTU-516R-ECO/POE Ewimar
Kód zboží: PTU-516R-ECO/POE
PTU-516R-ECO je 16-kanálový patch panel s konektory LSA (Krone), určený pro zakončení kabelů LAN v 19" RACK skříních. Jedná se o integrovanou přepěťovou ochranu řady ECO, která je dostatečná pro ochranu zařízení a LAN kabelů instalovaných uvnitř místností a nejsou ohroženy jiskrovým skokem s vysokou nárazovou hodnotou z jiných instalací nebo zařízení vystavených venku – to platí pro zařízení a instalace, které nejsou chráněny před atmosférickými výboji. Je kompatibilní s sítěmi LAN 100Mbit 100Base-T, které slouží k propojení počítačů, systémů průmyslové automatizace a budov a instalací průmyslové televize IP-CCTV. Zajišťuje ochranu datových přenosových drah a napájení PoE jakéhokoli typu a výkonu až 60 W, zařízení instalovaných uvnitř budov. Účinnost ochrany je 100 A v impulsu 8/20 uS s odváděním náboje do země, což je dostačující ve většině aplikací uvnitř budov, kde hlavní příčinou poškození může být indukování elektromagnetického impulsu v potrubí.

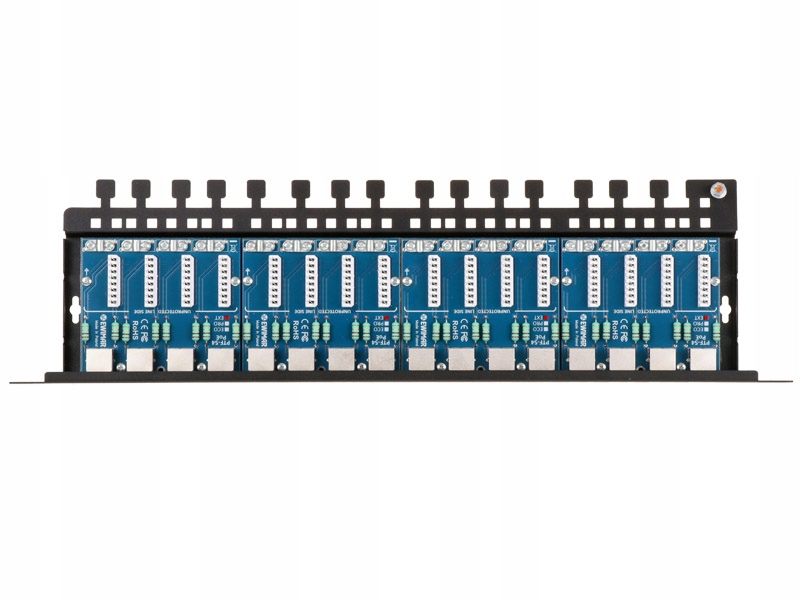

Patch panel se skládá ze čtyř modulů PTU-54-ECO/PoE, které jsou namontovány v krytu standardu RACK 19". Série 5xx jsou nově navržené moduly, které mají lepší přenosové a zátěžové parametry oproti předchozím sériím, což zajišťuje stabilnější provoz, menší přenos signálu a umožňuje napájet vysoce výkonná zařízení pomocí standardu PoE.
Patch panel lze použít s kabeláží UTP, FTP kategorie 5, 5e, 6 nebo vyšší. V sítích 100Mbit (100Base-T) jsou linky 4,5 a 7,8 používány výhradně k napájení PoE a pro zjednodušení ochranného systému byly seskupeny, což nemění parametry provozu těchto sítí, nicméně při měřeních sítě LAN pomocí měřičů budou hlášeny zkraty na těchto linkách, což je normální efekt. Patch panel PTU-58R-ECO/PoE není vhodný pro sítě LAN, které podléhají certifikaci pro kategorii 5e, 6 nebo vyšší – v takovém případě je třeba použít patch panel určený pro tuto kategorii a jako ochranné zařízení použít zařízení PTF-516R-ECO/PoE. Vestavěné zabezpečení napájení PoE chrání před nárůstem napájení v důsledku přepětí nebo poškození napájecího zdroje, a to jak na přenosových párech, tak i na párech 4,5 a 7,8.
Na nechráněné straně (vstup) byly použity konektory LSA (Krone) a objímky pro stíněné kabely a na chráněné straně (výstup) jsou použity konektory RJ-45, které slouží k připojení LAN zařízení. Volitelné víko chrání před prachem a náhodným poškozením modulů a speciální otvory v základně pro montáž panelu také na stěnu. Signální kabely mohou být mechanicky chráněny před vytržením pomocí upínacích pásků pomocí otvorů nebo výstupků v zadní části panelu.
V případě použití pro CCTV instalaci spolu s IP rekordéry lze panel namontovat na úhlové držáky na zadní straně rackové skříně. Mezi výhody takového řešení patří: větší prostor ve skříni, pohodlný přístup ke všem připojením, kratší patchcordové kabely – IP rekordéry mají obvykle všechny konektory na zadní straně.
Nejlepší účinnosti ochrany je dosaženo díky použití přepěťové ochrany na dvou koncích LAN kabelu a jejich vhodnému uzemnění. Obvykle se na straně LAN switche používá vícekanálové zabezpečení a na straně koncových zařízení je 1kanálové.
Technické údaje:
- Datová linka
- Počet LAN kanálů: 16
- Možnost rozšíření: Není k dispozici, pouze výměna modulu
- Podporované typy sítí LAN: 10Base-T, 100Base-T, kroucená spojka kategorie 5, 5e a 6
- Vstupní konektor (LINE): LSA (Krone) + objímka obrazovky
- Výstupní konektor (DEVICE): RJ-45 zásuvka, stíněná
- Typy používaných kabelů: UTP / FTP kategorie 5, 5e a 6
- Jmenovité napětí DC (linka-zem) UN; 90 V DC
- Maximální trvalé provozní napětí (linka-zem) UC: 110 V DC
- Úroveň ochrany 1kV/μs (linka-země) UP: 600V
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Jmenovité napětí DC (linka-linka) UN: 3,3 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 3,5 V DC
- Úroveň ochrany 1kV/μs (linka-linka) UP C3: 20V
- Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A
- Chráněné linky: 1-2, 3-6
- Kapacita (linka-linka) @1MHz: 6-15pF
- Kapacita (linka-země) @1MHz: 1-2pF
- Sériový odpor: 2,2Ω / linka
- Jmenovitý proud IN: 300 mA / linka
- Počet ochranných stupňů: 1 (hybridní)
- PoE linka
- Jmenovité napětí DC (linka-linka) UN: 58 V DC
- Maximální trvalé provozní napětí (linka-linka) UC: 64 V DC
- Úroveň ochrany UP: 93 V
- Vybíjecí proud (8/20µS, linka-linka) Iimp: 100A
- Vybíjecí proud (8/20µS, linka-země) Iimp: 100A
- Chráněné páry: (1+2)-(3+6), (4+5)-(7+8)
- Standard provozu PoE: kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
- Ztráty napájení PoE na ochranných obvodech: IEEE 802.3af, možnost A: 0,23 W @48VDC; IEEE 802.3af, možnost B: 0,13 W @48VDC; IEEE 802.3at, možnost A: 0,68 W @54VDC; IEEE 802.3at možnost B:
