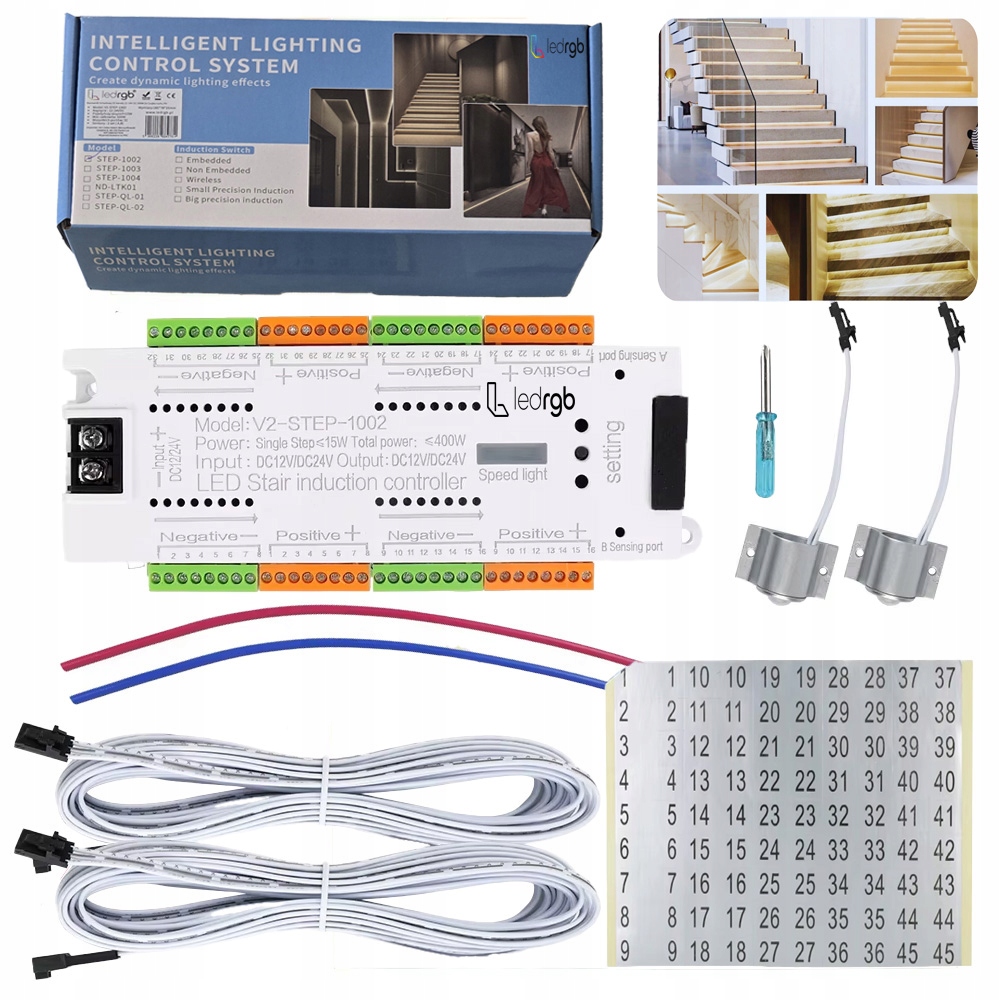

Schodišťový ovladač 32 kanálů 12-24 V DC 500 W 2x Pohybový detektor Pir Max 15 W/m

Popis produktu

Schodišťový ovladač 32 kanálů 12-24 V DC 500 W 2x Pohybový detektor Pir MAX 15 W/m
✅Schodišťový ovladač LEDRGB PREMIUM – automatické osvětlení schodů 12V/24V
✅Hlavní vlastnosti:
- Automatické zapnutí a vypnutí – světlo se rozsvítí, když detekuje pohyb, a zhasne po přechodu uživatele.
- Plynulý světelný efekt – LED pásky se rozsvítí postupně, postupně a vytvářejí elegantní efekt světelné vlny.
- Obsluha až do 32 stupňů – ideální pro malé i velké schody.
- Spolupráce s LED páskami 12 V nebo 24 V (jednobarevnými).
- Snímače pohybu A a B – detekují vstup zespodu nebo zhora schodů.
- Programovatelné parametry – dobu svícení, rychlost zapalování a počet stupňů lze nastavit ručně.
- Napájecí vstup DC 12V/24V – spolupracuje s napájecími zdroji LEDRGB z vaší nabídky.
- Bezpečný provoz – ochrana proti zkratu a přetížení.
✅Technické specifikace – Schodišťový ovladač LEDRGB V2-STEP-1002
- Značka: LEDRGB
- Typ zařízení: Inteligentní LED schodišťový ovladač
Napájení
- Napájecí napětí: DC 12 V / 24 V
- Doporučený napájecí zdroj: minimálně 500 W DC (např. napájecí zdroje LEDRGB 24 V IP67)
- Polarita: povinně zachovat (+/ –), zařízení není odolné vůči zpětnému připojení
LED výstup
- Max. celkový výkon: 500 W
- Max. výkon na kanál (krok): 15 W
- Počet kanálů (stupňů): až 32 kroků
- Typ pásků: jednobarevné LED (12 V nebo 24 V DC)
- Typ efektu: plynulé sekvenční zapalování a zhasínání
Ovládání a nastavení
- Snímače pohybu: 2 × PIR (dosah 2 až 3 m, úhel cca. 120°)
- Vstupy senzorů: SENSOR A (horní část schodů) / SENSOR B (spodní část schodů)
- Regulace rychlosti efektu: 4 režimy – 15 s / 30 s / 45 s / 60 s
- Programování počtu kroků: 1–32 (rychlé nastavení pomocí tlačítka SET)
- Paměť nastavení: ano (EEPROM – po odpojení napájení zachovává konfiguraci)
- Režim provozu: automatický (sekvence nahoru nebo dolů, v závislosti na senzoru)
✅Popis schématu připojení schodišťového ovladače
Napájení
Na pravé straně vidíme LED zdroj 12 V nebo 24 V DC, napájený ze sítě 230 V AC.
Napájecí zdroj dodává stejnosměrné napětí (DC) do ovladače.
- Napájení ovladače: DC 12V/24V (označeno jako napájecí zdroj)
- Vstup 230 V AC: připojeno k domácí síti (L a N)
- Výstup DC (+ a –): vodiče jdou do vstupu „INPUT 12/24V“ v ovladači
LED schodišťový ovladač (střední část)
Zařízení viditelné uprostřed je ovladač LEDRGB V2-STEP-1002.
Na jeho krytu jsou jasně vyznačeny:
- Input + / – (vstup napájení z napájecího zdroje DC 12 V/24 V)
- VÝSTUP – a + (výstupy pro jednotlivé stupně LED)
- A SENSOR PORT (senzor pohybu na horní straně schodů)
- B SENSOR PORT (senzor pohybu na spodní straně schodů)
Připojení schodišťového osvětlení (LED pásek)
Každý stupeň (od 1 do 20 na schématu) má samostatnou LED pásku.
- Červené čáry → pozitivní vodiče (V+)
- Černé linky → záporné vodiče (V–)
Každý pár kabelů z LED pásku je připojen k samostatnému výstupu na ovladači:
- svorky označené jako „Positive Pole“ (V+) a „Negativní Pole“ (V–)
- postupně pro stupně 1, 2, 3... až do 20
Díky tomu může ovladač sekvenčně rozsvítit LED pásky – zdola nahoru nebo naopak.
✅Snímače pohybu LEDRGB – přesné a estetické rozpoznání pohybu
LEDRGB pohybové senzory jsou klíčovým prvkem systému automatického osvětlení schodů.
Jsou zodpovědné za spuštění sekvence rozsvícení LED pásků v okamžiku, kdy se uživatel přiblíží ke schodům – zespodu nebo shora.
⚙ Funkce a funkce
- Součástí balení jsou dva PIR senzory – označené jako senzor A (nahoře) a senzor B (dole).
- Každý z nich detekuje pohyb v rozsahu 120° a ve vzdálenosti 1 až 3 metrů.
- Po detekci pohybu přenášejí signál do ovladače LEDRGB, který plynule spouští osvětlení stupňů ve správném směru (nahoru → dolů nebo dolů → nahoru).
✅ Originální ovladač LEDRGB
Na fotografii je zobrazen originální schodišťový ovladač LEDRGB ze série Vstep, určený pro inteligentní LED osvětlení schodů.
Zařízení má trvalé, laserem nanesené označení značky LEDRGB a kompletní popisy vývodů.
Označení LED RGB je zárukou originality, kvality provedení a kompatibility s produkty řady PREMIUM.
✅Schéma připojení schodišťového ovladače LEDRGB V2-STEP-1002 (32 kanálů)
Obraz ukazuje umístění konektorů, způsob připojení napájení, LED pásků a pohybových senzorů k ovladači LEDRGB.
1. Napájení (Input / Connect to Power Supply)
- K konektorům na levé straně ovladače se připojuje napájecí zdroj DC 12 V nebo 24 V.
- Označení: „+“ (plus) – kladný kabel z napájecího zdroje“–“ (mínus) – záporný kabel z napájecího
