Spotter Klempířský spoter Telwin 5500 Digital Car 400V Svařovací stroj na plech

Popis produktu

SPOTTER Klempířský spoter TELWIN 5500 Digital Car 400V Svařovací stroj na plech
Zařízení pro odporové svařování určené pro průmyslové i profesionální použití
Podívejte se na svařovací stroj Telwin 5500 400v na videu:
https://youtu.be/NJACA6-nnFw
Zkopírujte odkaz a vložte jej do okna prohlížeče
✅ Přenosná instalace pro odporové svařování (bodová svařovací jednotka) s mikroprocesorovým digitálním ovladačem . Zařízení umožňuje provádět mnoho druhů obrábění na horko a bodových plechech, které jsou specifické pro automobilový sektor a pro ty sektory, kde se vyskytují podobné typy plechů.
✅ Hlavní parametry zařízení jsou následující:
- ✔ automatické nastavení parametrů svařování
- ✔ možnost změny doby svařování oproti hodnotě nastavené v automatickém režimu
- ✔ omezení nadproudu linky po zapnutí zařízení
- ✔ podsvícený displej z tekutých krystalů umožňující zobrazení příkazů a nastavených parametrů
✅ Bodová svářečka může být použita pro svařování železných plechů s nízkým obsahem uhlíku a pozinkovaných železných plechů.
- 1 Kabel vedoucí k pistoli: 2.5 m
- 2 hmotnostní kabel: 1.5 m
- 3x napájecí kabel : 3.5 m
- 4. úchyt s bodovací hmotou
Zobrazit:
- A. Multifunkční tlačítko
- ✔ „START“ aktivuje zařízení pro fungování při prvním spuštění
- ✔ „MODE“ výběr programu používaného nástroje od H do K
- ✔ „VÝBĚR JEDNOTKY MĚŘENÍ“ – podržením tlačítka po dobu 3 sekund je možné nastavit jednotku tloušťky plechu [mm], [in], [ga]
- B. Snížení tloušťky plechů, doby svařování a výkonu
- C. Zvýšení tloušťky plechů, doby svařování a výkonu
- D. Displej z tekutých krystalů
- E. „START“ Signalizuje, že je třeba stisknout tlačítko „MODE“ pro aktivaci zařízení pro práci
- F. Zobrazuje použitý program, tloušťku plechu nebo kód alarmu (Šíře vysvětleno v návodu k obsluze)
- G. Pistole "Studder" bez spouště (verze s aktivací při dotyku s obrobkem)
- H. Bodové svařování kolíků, nýtů, podložek, očkových podložek, trojúhelníků
- I. Svařování šroubů/nitů o průměru 4-6 mm
- J. Použití elektrody k bublinkování
- K. Použití elektrody k zatloukání
- L. Ukazuje úroveň doby svařování v poměru k automaticky nastavené hodnotě
- M. Aktivuje se pomocí pistole „Studder“
- N. Ukazuje, že se používají kleště
- O. Reprezentuje tloušťku svařovaného plechu
- P. Ukazuje, že zařízení je ve stavu termostatického zabezpečení
- Q. Udává jednotku měření [mm], [in], [ga]
Technické údaje:
- ✔ Jmenovité napájecí napětí: 400 V
- ✔ Síťová frekvence: 50/60 Hz
- ✔ Maximální svařovací proud: 3800 A
- ✔ Jalové sekundární napětí: 5.6 V
- ✔ Maximální výkon: 10.5 kW
- ✔ Jmenovitý výkon: 1.8 kW 50 %
- ✔ Maximální proud bodového svařování: 2500 A
- ✔ Síťová pojistka: 10A
- ✔ Koeficient výkonu: 0.8
- ✔ Pracovní cyklus: 1.5 %
- ✔ Stupeň ochrany: IP22
Uživatel musí dodržovat následující doporučení umožňující snížení expozice elektromagnetickým polím:
- ✔ připevněte co nejblíže k dvěma svařovacím kabelům (pokud existují)
- ✔ hlava a trup by měly být umístěny co nejdále od bodovacího obvodu
- ✔ neomotávejte svařovací dráty (pokud se vyskytují) kolem sebe
- ✔ neprovádějte bodové spoje během pobytu v dosahu svařovacího obvodu. Dbejte na to, aby oba kabely byly umístěny ze stejné strany
- ✔ připojte zpětný vodič bodového svařovacího proudu (pokud existuje) k předmětu, na kterém je bodové spojení provedeno, co nejblíže k provedení spojení
- ✔ neprovádí bodové spoje v blízkosti bodového svařovacího stroje , nesedejte si a neopírejte se o něj při provádění operace (minimální vzdálenost: 50 cm)
- ✔ nenechávejte feromagnetické předměty (vytvářející kolem sebe magnetické pole) v blízkosti bodového svařovacího obvodu
Pistole s mosazným držákem na elektrody
- 1 Držák elektrod na elektrody Ø10/16 mm
- 2 Automatická pistole
- 3 Pistolový úchop
- 4 Držák pro zavěšení
Setrvačné kladivo:
✅ Slouží k odstranění promáčklin jak malých promáčklin karoserie, tak i těch větších.
- ✔ Koncovka: držák pro trojúhelníky / hvězdičky spotter

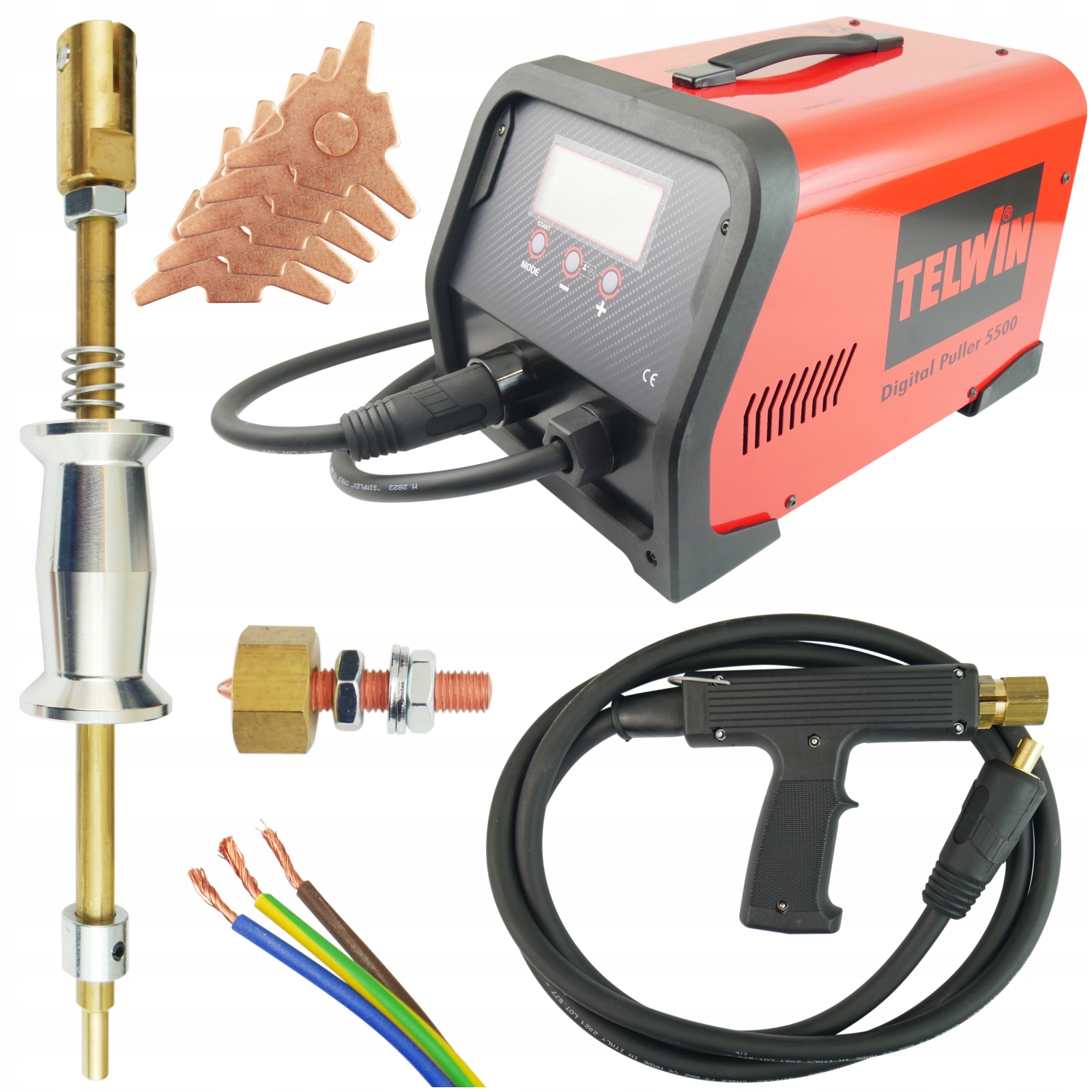

Součástí balení jsou:
- ✔ Svařovací stroj Telwin Digital Puller 5500 400V
- ✔ Pistole bez spouště
- ✔ Hmotnostní kabel s bodovací
