Počítadlo Spotřeby Energie Proudu 3-FÁZOVÝ Počítač indikátor spotřeby 7 Modulů

Popis produktu

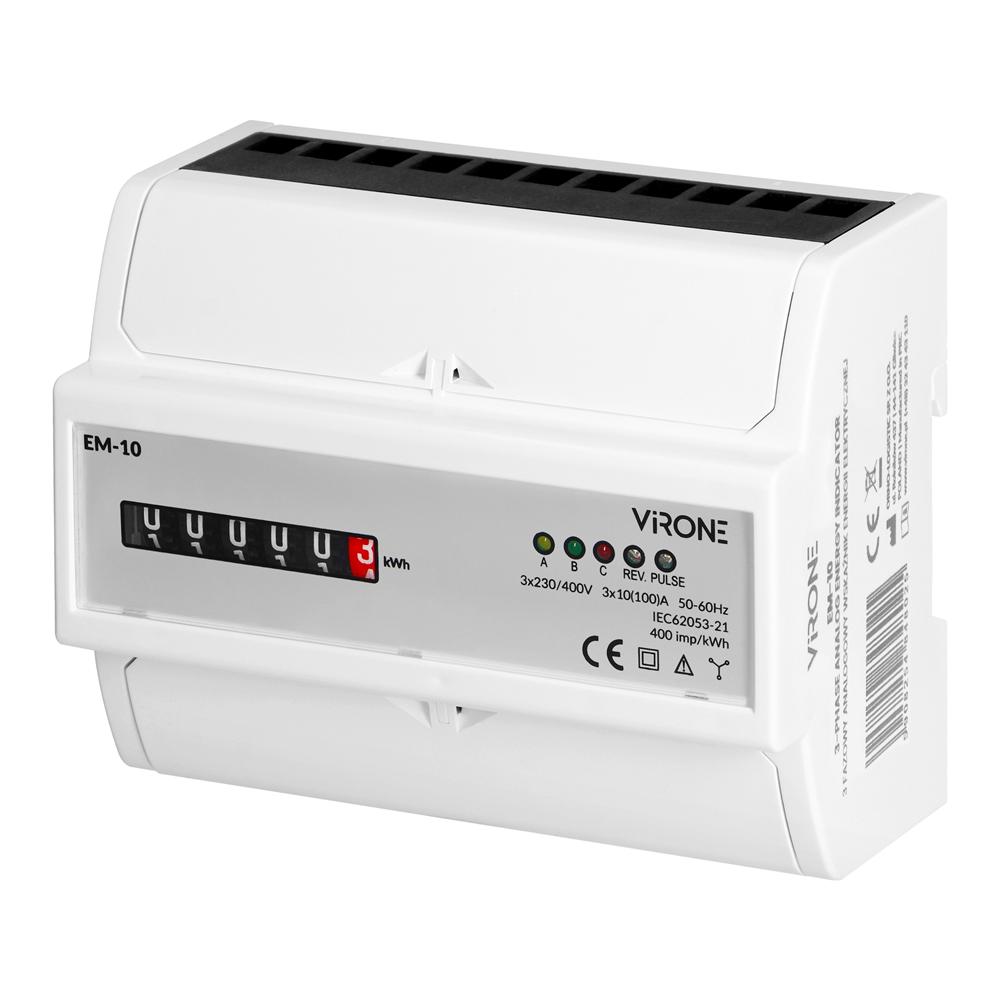

3-fázový analogový indikátor spotřeby elektrické energie, 100 A, 7 modulů, DIN TH-35 mm
Virone EM-10
Indikátor je přizpůsoben pro jmenovité napětí 3x230/400 V AC a maximální proud do 3x100 A . Vlastní spotřeba 6W/30VA má vliv na energetickou úspornost instalace.
Spotřeba energie ve fázi je signalizována blikáním LED diody . Počet impulzů se přepočítává na odebranou energii a její hodnota se indikuje pomocí mechanického displeje.
Navíc je indikátor vybaven impulsním výstupem typu S0.
Pevné pouzdro a stupeň krytí IP51 zaručují vysokou odolnost vůči prachu.
Shoda s mezinárodním standardem IEC 62052-11.
- Startovací proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo detekuje a zaznamenává.
- Minimální proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo zaznamenává podle normy.
- Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule.
- Maximální proud – to je maximální proud, kterým můžeme neustále zatěžovat elektroměr
Sada obsahuje:
- 1 ks 3fázový analogový indikátor spotřeby elektrické energie, 100 A, 7 modulů, DIN TH-35 mm
Určení:
- 3fázový analogový indikátor spotřeby elektrické energie je přesné měřicí zařízení pro sledování a zaznamenávání spotřeby činného výkonu v třífázových obvodech.
- Slouží k provádění indikací v metrických jednotkách (kWh) , ale neslouží k provádění účtovacích měření.
- Přizpůsobeno pro montáž na 35 mm DIN lištu.
Stavba:
- A – dioda energie fáze A
- B – dioda energie fáze B
- C – dioda energie fázového C
- REV – ukazatel směru energie
- PULSE – indikátor impulsního výstupu
Technické údaje:
- Typ měřiče: Elektromechanický
- Napětí: 3x230/400 V~
- Proud: 3x20(100)A
- Základní proud (lb): 20 A
- Jmenovitý proud (In): 100 A
- Maximální proud (Imax): 100 A
- Jmenovité napětí (Un) N-L: 220 AC V
- Jmenovité napětí (Un) L-L: 220 AC V
- Frekvenční rozsah: 50-60 Hz
- Příkon: 2W/10VA W
- Třída přesnosti: B
- Počet fází: Třífázové
- Model: Přímé měření
- Typ měřené energie: Aktivní výkon
- Vhodné pro: Příjem
- Počet tarifů počítadla: Jednotarifní
- Impulsní výstup: Elektrický
- Typ impulsního výstupu: S0
- Počet impulsů: 400
- Typ indikátoru: Analogový
- Způsob montáže: Adaptér na DIN lištu
- Šířka vyjádřená počtem modulů: 7
- Počet pozic počítadla: 5+1
- Stupeň ochrany (IP): IP51
- Pracovní vlhkost: 95 %
- Vlhkost skladování: 85 %
- Pracovní teplota: -25 ~55
- Teplota skladování: -30~65
- Mezinárodní standard: IEC 62053-21
- Displej: 5+1
Rozměry:
- Šířka: 123 mm
- Hloubka: 65 mm
- Výška: 100 mm
Schéma připojení:
- 1/2 – vstup/výstup fáze Ia
- 3/4 – vstup/výstup fáze Ib
- 5/6 – vstup/výstup fáze Ic
- 7 – neutrální kabel
- 17/18 – připojení pulsního výstupu
Způsob instalace:
1. Odpojte napájení rozvaděče.
2. Upevněte indikátor na standardní 35 mm DIN lištu.
3. Stiskněte svorku na DIN lištu.
4. Připojte proudový obvod podle schématu připojení (obr. 1).
5. Po připojení namontujte krytky přípojek.
