Spotter Klempířský spoter Telwin 5500 400V Svařovací stroj na plech Bity Szpon

Popis produktu

SPOTTER Spoter Plechářský TELWIN 5500 400V Svařovací stroj na plech BITY SZPON
➡ Zařízení pro odporové svařování určené pro průmyslové i profesionální použití

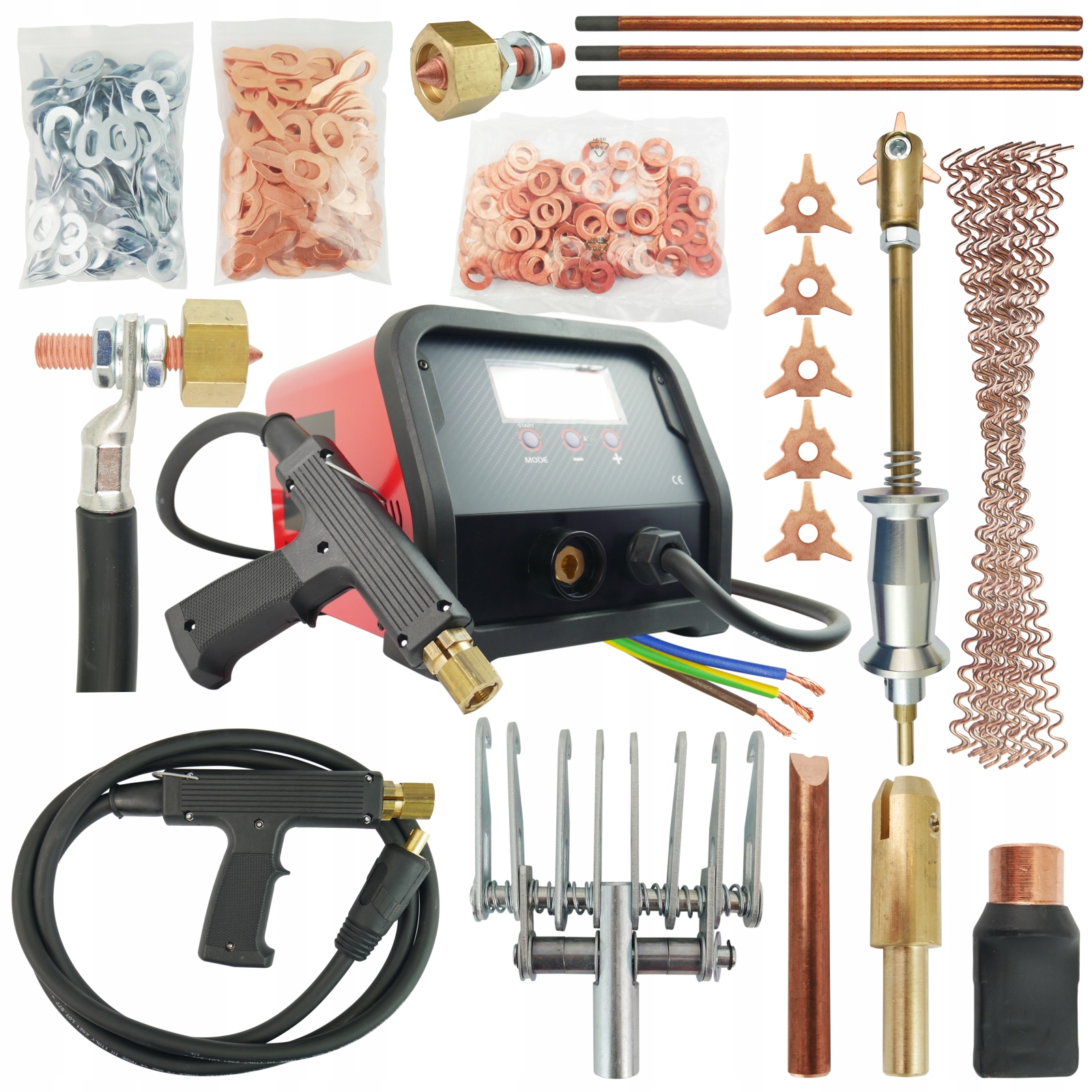

✅ Součástí balení je:
- ➡ Svařovací stroj Telwin Digital Puller 5500 400V
- ✔ Pistole automatická bez spouště
- ✔ Hmotnostní kabel s rychlou hmotností
- ✔ Setrvačné kladivo s držákem na hvězdičky
- ✔ Hvězdičky – 5ks
- ✔ Jednoduché měděné bity 1,5 - 100 Ks
- ✔ Bity kroucené měděné 1,5 mm - 100 Ks
- ✔ Elektrody pro bublinkování – 3ks
- ✔ Elektroda pro bity 16 mm
- ✔ Vlnitý drát 2,0 mm nebo 2,6 mm – 25 Ks.
- ✔ Elektroda pro vlnitý drát
- ✔ Špon 8 hákový 3 mm
- ✔ Podložky pro svařovací stroj - 100 Ks
- ✔ Elektroda pro podložky 10 mm
Podívejte se na svařovací stroj Telwin 5500 400v na videu:
https://youtu.be/NJACA6-nnFw
Zkopírujte odkaz a vložte jej do okna prohlížeče
✅ Přenosná instalace pro odporové svařování (bodová svařovací jednotka) s mikroprocesorovým digitálním ovladačem . Zařízení umožňuje provádět mnoho druhů obrábění na horko a bodových plechech, které jsou specifické pro automobilový sektor a pro ty sektory, kde se vyskytují podobné typy plechů.
✅ Hlavní parametry zařízení jsou následující:
- ✔ automatické nastavení parametrů svařování
- ✔ možnost změny doby svařování oproti hodnotě nastavené v automatickém režimu
- ✔ omezení nadproudu linky po zapnutí zařízení
- ✔ podsvícený displej z tekutých krystalů umožňující zobrazení příkazů a nastavených parametrů
✅ Bodová svářečka může být použita pro svařování železných plechů s nízkým obsahem uhlíku a pozinkovaných železných plechů.
- 1 Kabel vedoucí k pistoli: 2.5 m
- 2 hmotnostní kabel: 1.5 m
- 3x napájecí kabel : 3.5 m
- 4. úchyt s bodovací hmotou
Displej:
- A. Multifunkční tlačítko
- ✔ „START“ aktivuje zařízení pro fungování při prvním spuštění
- ✔ „MODE“ výběr programu používaného nástroje od H do K
- ✔ „VÝBĚR JEDNOTKY MĚŘENÍ“ – podržením tlačítka po dobu 3 sekund je možné nastavit jednotku tloušťky plechu [mm], [in], [ga]
- B. Snížení tloušťky plechů, doby svařování a výkonu
- C. Zvýšení tloušťky plechů, doby svařování a výkonu
- D. Displej z tekutých krystalů
- E. „START“ Signalizuje, že je třeba stisknout tlačítko „MODE“ pro aktivaci zařízení pro práci
- F. Zobrazuje použitý program, tloušťku plechu nebo kód alarmu (Šíře vysvětleno v návodu k obsluze)
- G. Pistole "Studder" bez spouště (verze s aktivací při dotyku s obrobkem)
- H. Bodové svařování kolíků, nýtů, podložek, očkových podložek, trojúhelníků
- I. Svařování šroubů/nitů o průměru 4-6 mm
- J. Použití elektrody k bublinkování
- K. Použití elektrody k zatloukání
- L. Ukazuje úroveň doby svařování v poměru k automaticky nastavené hodnotě
- M. Aktivuje se pomocí pistole „Studder“
- N. Ukazuje, že použité kleště jsou používány
- O. Reprezentuje tloušťku svařovaného plechu
- P. Ukazuje, že zařízení je v termostatickém stavu
- Q. Označuje jednotku měření [mm], [in], [ga]
Technické údaje:
- ✔ Jmenovité napájecí napětí: 400 V
- ✔ Síťová frekvence: 50/60 Hz
- ✔ Maximální svařovací proud: 3800 A
- ✔ Jalové sekundární napětí: 5.6 V
- ✔ Maximální výkon: 10.5 kW
- ✔ Jmenovitý výkon: 1.8 kW 50 %
- ✔ Maximální proud bodového svařování: 2500 A
- ✔ Síťová pojistka: 10A
- ✔ Koeficient výkonu: 0.8
- ✔ Pracovní cyklus: 1.5 %
- ✔ Stupeň ochrany: IP22
Uživatel musí dodržovat následující doporučení umožňující snížení expozice elektromagnetickým polím:
- ✔ připevněte co nejblíže k dvěma svařovacím kabelům (pokud existují)
- ✔ hlava a trup by měly být umístěny co nejdále od bodovacího obvodu
- ✔ neomotávejte svařovací dráty (pokud se vyskytují) kolem sebe
- ✔ neprovádějte bodové spoje během pobytu v dosahu svařovacího obvodu. Dbejte na to, aby oba kabely byly umístěny ze stejné strany
- ✔ připojte zpětný vodič bodového svařovacího proudu (pokud existuje) k předmětu, na kterém je bodové spojení provedeno, co nejblíže k provedení spojení
- ✔ neprovádí bodové spoje v blízkosti bodového svařovacího stroje , nesedejte si a neopírejte se o něj
