Rychloupínací přítlak vertikální 6802 velikost 4 Amf

Popis produktu

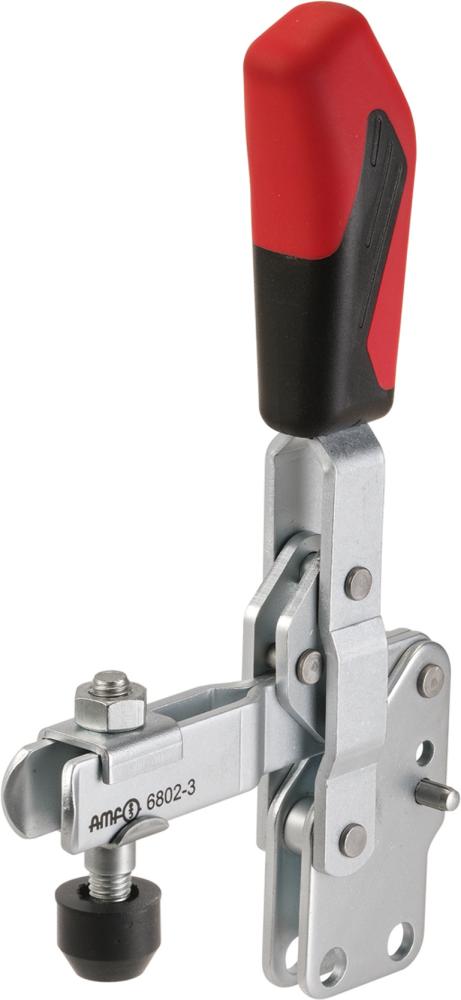

Rychloupínací přítlak vertikální 6802 velikost 4 AMF
Vertikální rychloupínací přítlak s vertikální patkou
Provedení: rychloupínací přítlak, svislý, s otevřeným přítlačným ramenem a vodorovnou nohou. Pozinkovaný a pasivovaný. Nýty z z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikosti 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene.
Použití: pro upevnění na středové části a pro svařované konstrukce.
Dodávka: vertikální svorka s tepelně vylepšeným, pozinkovaným přítlačným šroubem.
Technické údaje
- Velikost: 4
- F1: 1,7 kN
- F2: 3 kN
- Délka upínací páky: 252 mm
- Délka upínacího ramene: 140 mm
- Přítlačný šroub: M8 x 65
- Hmotnost: 630 g
- A: 10
- B: 101
- C: 32
- D: 8,6
- E: 54
- F: 16
- H: 65
- H1: 244
- HW min.: 16,5
- HW max.: 45,5
- A: 20
- K: 13
- L: –
- L1: 141
- L2: 130
- M: 55,5
- M 1: –
- N: 35
- O: 8
- P: 53
- alfa: 105°
- alfa*: 60°
- Rozšíření dlouhého popisu: alpha*: *: Úhel otevření lze zvýšit stisknutím opěrného kolíku.
- Označení: W341
Logistické údaje
- Hmotnost: 0.63 kg
- Délka: 140.0 mm
- Šířka: 30.0 mm
- Výška: 252.0 mm
- Objem: 1.058 dm3
- Výrobní kód výrobce: 8239370040
- Číslo výrobku Dodavatelé: 8239370040
- Rozsah dodávky: 1 kus
Č.: 72H_DRS_A1-90241
EAN: 4020772090241
