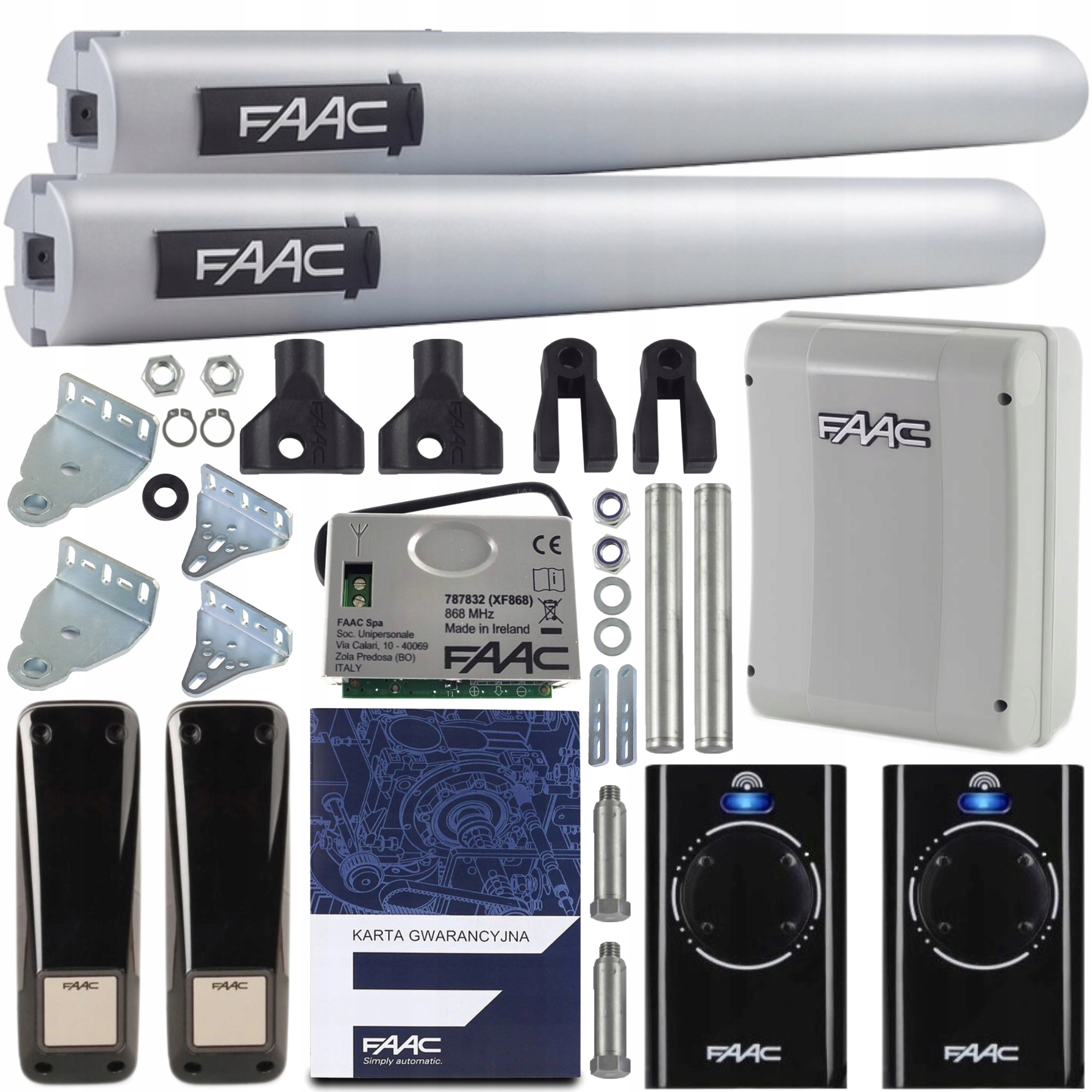

Sada pro brány Faac Handy S418 1x Pilot Slh 1x Radiopřijímač Xf Slh

Popis produktu

Startovací sada Handy 24V
Elektromechanický pohon pro domácí výklopná vrata s maximální délkou křídla do 2,3 m nebo 2,7 m s elektromagnetickým zámkem.

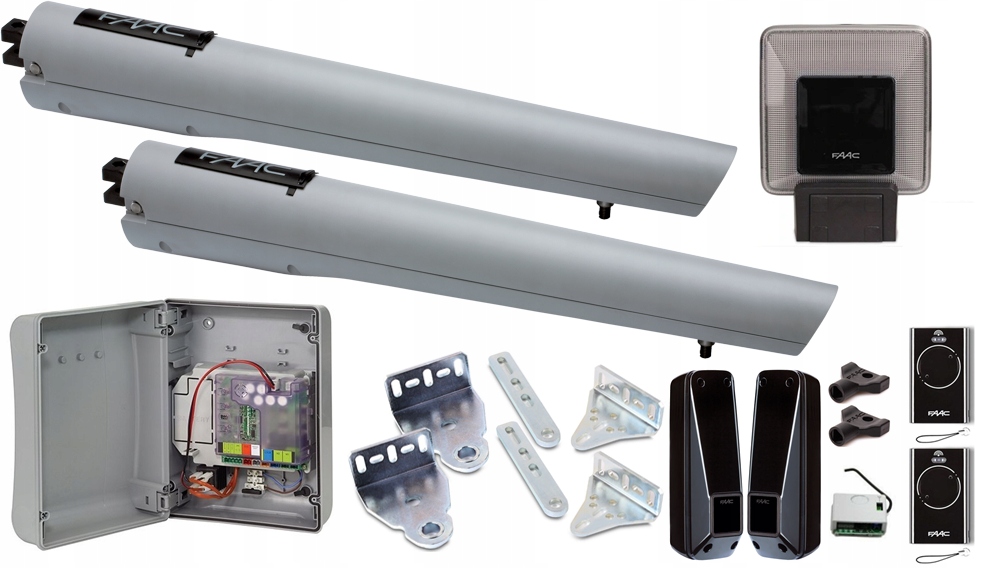

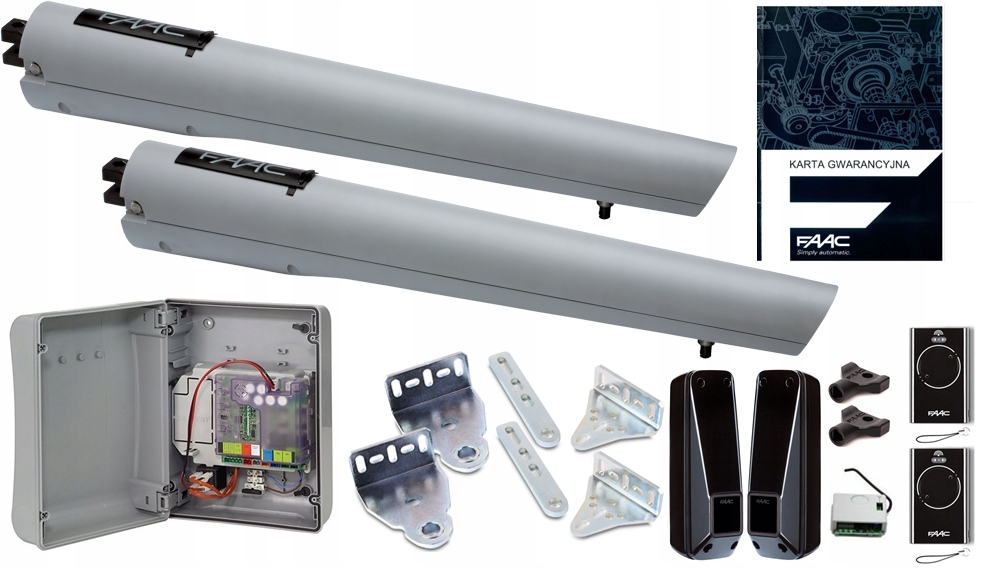

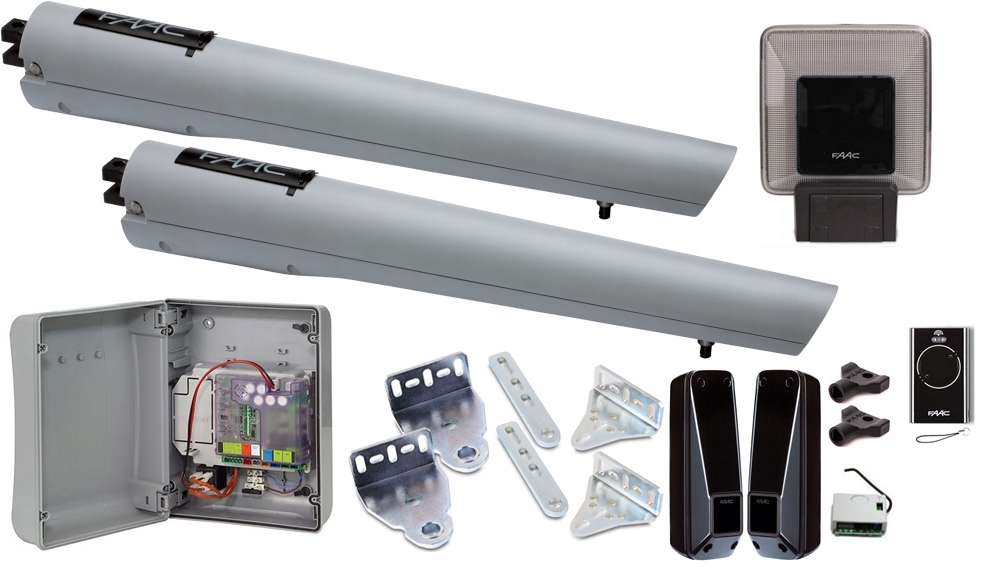

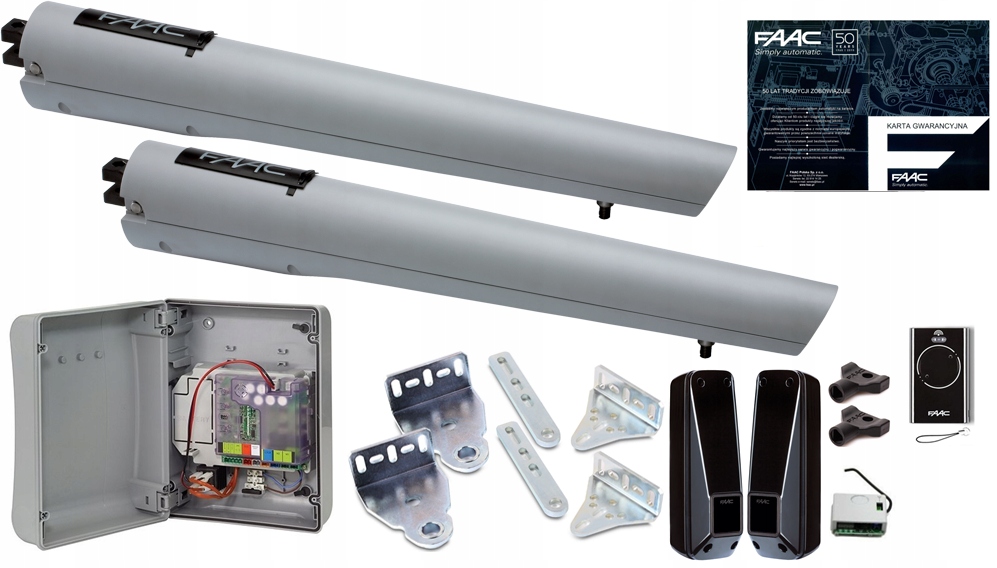

Složení sady:
- 2x pohon Faac S418
- 2x omezovač otevření a 2x omezovač uzavření instalovaný v pohonech
- Řídící jednotka FAAC E024 s krytem
- Radiopřijímač FAAC XF 868 MHz
- 1x dálkové ovládání FAAC XT4 868 SLH LRB
- 2x fotobuňka XP20BD
- Montážní prvky pro sloupky a křídla brány včetně upevňovacích trnů pro pohony
- 2 x klíče pro nouzové odemykání
- Záruční list FAAC
- Návod na montáž pohonů je v polštině
- Návod na připojení ústředny je v polštině
- Návod na programování dálkových ovladačů FAAC v polštině
Dva pohony S418
Univerzálnost použití
- FAAC S418 je pohon určený pro domácí i poloprůmyslové použití s vysokou účinností dosahující 100 %.
- Má nastavitelné mechanické omezovače pohybu, což umožňuje eliminovat vnější nárazníky.
Rychlá a snadná montáž
- Pohon FAAC S418 je vybaven novými upevňovacími úchyty s nastavitelnou délkou,
- díky tomu bylo dosaženo větší flexibility montážních rozměrů.
- Velký zdvih šroubu až 350 mm s mechanickými omezovači až 390 mm bez mechanických omezovačů pohybu zajišťuje snadnou a rychlou montáž bez nutnosti nákladných adaptačních úprav.
- Konstrukce držáků umožňuje montáž pohonů bez svařování.
Bezpečnost a vysoká spolehlivost
- Protizmačkání zajišťuje elektronický modul instalovaný na desce řídicí jednotky,
- který přímo kontroluje sílu tahu a způsobuje otočení pohybu křídla brány v případě detekce překážky.
Pohon s vestavěnými omezovači pro otevírání a zavírání.
Vestavěný ampérometrický snímač – detekce překážek.
1x dálkový ovladač XT4 4-kanálový 868 MHz
- ovladače pracují na frekvenci 868 MHz ve verzi LR (Long Range) se zvýšeným dosahem provozu. Tento systém je mnohem odolnější vůči jakémukoli rušení a díky tomu pracuje efektivněji. Dosah dálkových ovladačů je dokonce až 200 m .
- Funkce dálkového ovládání je založena na technologii SLH, což znamená, že kód typu Self Learning Hopping umožňuje programování dálkového ovládání bez nutnosti přístupu k radiopřijímači.
- signál vysílaný z dálkového ovladače je chráněn systémem Rolling Code s 70 biliony kombinací – kód je dynamicky náhodně proměnlivý.
Ústředna E024S
- Napájecí napětí: 230 V (+6%-10%) 50 Hz
- Příkon: 4 W
- Maximální příkon: 150 W x 2
- Max. zatížení příslušenstvím: (+24 V) 250 mA
- Max. zatížení přes příslušenství BUS: 400 mA
- Rozsah pracovních teplot: -20 °C až +55 °C
- Pojistky: F1 = samostatný reset; - F2 = T2A-250V
- Funkčnost: EP, A
- Doba provozu (vypnutí): 5 minut (stálé)
- Doba do automatického zavření: liší se v závislosti na zapamatování (maximálně 10 minut)
- Vstupy svorek: Otevření A, Otevření B, Zastavení, BUS (I/O)
- Vstupy konektoru: Napájení z baterie – modul XF 433 nebo XF 868
- Výstupy desky: Motory, lampy, napájení příslušenství, elektrický zámek, zapínání servisního osvětlení (90 s. trvalé)
- Programovatelné funkce: Logika (A, E, AP, EP, A1, B, C), rychlost (vysoká/nízká)*
- Funkce zapamatování: Čas do automatického zavření, křídlo 2. zpoždění při zavření
- Integrované rádiové kanály typu: DS, SLH, RC/LC (max. 250 kanálů)
Radiopřijímač XF 868 MHz
Modul radiopřijímače FAAC XF868 určený pro pohony FAAC s 3-pinovým komunikačním konektorem. Takovým konektorem jsou vybaveny minimálně všechny pohony D600, D700, D1000 a všechny nové řídicí jednotky jako E045, E145, E024, E124. Přijímač se nehodí pro 5-pinové konektory ve starších elektronikách.
Modul radiopřijímače není zařízením pracujícím samostatně – v elektronických deskách určených pro spolupráci s 3-pinovým konektorem je namontován dekodér, který spolupracuje s modulem
- Přijímač : Superheterodyna s vestavěnou anténou
- Počet kanálů : 2
- Frekvence : 868,35 MHz
- Rádiový kód : Univerzální systém Omnidec umožňující kódování SLH nebo DS
- Napájení : 24 Vdc (z řídicí jednotky)
- Připojení : Rychlospojka
- Paměť : 250 dálkových ovladačů
Nejdůležitější vlastnosti
- Dosah: 20 m
- Doba detekce překážky: 20 ms
- Rozměry: 41 x 130 x 42 mm
- Úhel otáčení: 180°
- Stupeň ochrany: IP54
- Rozsah provozní teploty: -20°C ÷ +55°C
Určení
Fotobuňky řady XP 20 představují dodatečné zabezpečení vjezdové brány. Regulovatelný, široký pracovní úhel, dosah až 20 metrů a vysoká citlivost zajišťují, že používání domácího stoupání nikdy nebylo tak bezpečné. XP 20B D – systém s napájením BUS 2Easy přizpůsobený pro instalaci 16 párů
