Sada pro automatizaci brány Faac 414 Short Pilot

Popis produktu

FAAC 414 SHORT - SADA AUTOMATIKY PRO DVOUKŘÍDLÉ BRÁNY S DÉLKOU KŘÍDEL 2x 3 m
Křídla brány mohou vážit až 350 kg každé.

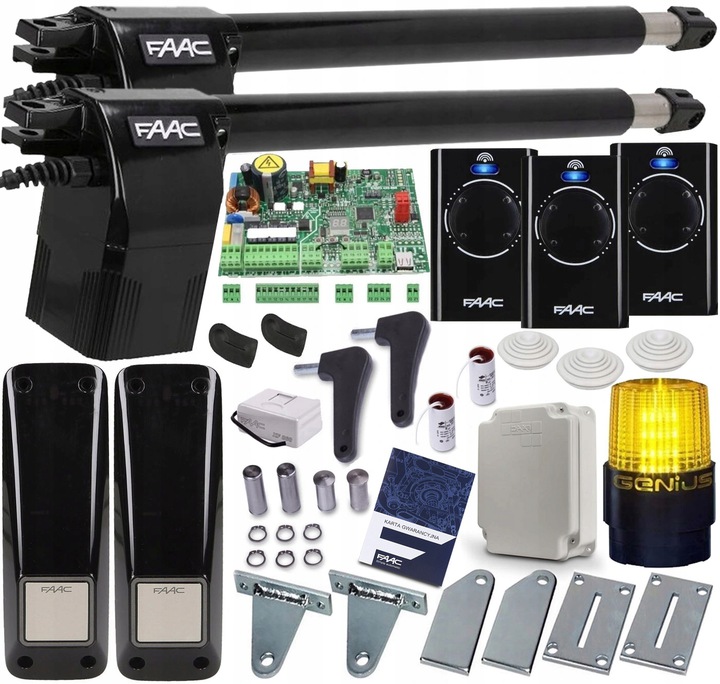

SADA OBSAHUJE:
- 2x Pohon FAAC 414 SHORT
- Upevňovací držáky pro sloupek a křídlo brány
- Řídicí jednotka FAAC E045S
- Hermetické pouzdro pro řídicí jednotku FAAC
- Dvoukanálový radiopřijímač XF868
- 1x ovladače XT4 868 SLH LRB
- Bezpečnostní fotobuňky FAAC XP20BD
- Montážní prvky
- 2x Klíče pro nouzové odblokování (při výpadku proudu)
- 2x Rozběhový kondenzátor
- Záruční list 24 měsíců FAAC
- Montážní návod pohonů v polštině
- Návod k zapojení řídicí jednotky v polštině
- Návod k programování dálkových ovladačů FAAC v polštině
- Telefonická pomoc během instalace
˃ SADA 414 SHORT JE IDEÁLNÍ PRO ÚZKÉ (KOVOVÉ) I ŠIROKÉ KLINKEROVÉ SLOUPKY.
˃ IDEÁLNÍ ŘEŠENÍ PRO BRÁNY U RODINNÝCH DOMŮ Pohon FAAC 414 SHORT je nejpraktičtějším a nejekonomičtějším řešením pro automatizaci brány s délkou jednoho křídla do 3 m. Pohon je vybaven trubkovými pohony – samoblokovacími, a proto nevyžaduje použití dodatečných zámků.
˃ SNADNÁ MONTÁŽ A SPOLEHLIVÝ PROVOZ Vzhledem ke své trubkové konstrukci a způsobu upevnění pohonů k bráně (z čela) je pohon FAAC 414 SHORT rychlý a snadný na montáž, bez nutnosti provádět nákladné úpravy. Dobrý bod podepření brány zaručuje spolehlivé blokování po zavření i v případě širokých bran.
˃ MINIMÁLNÍ NÁKLADY NA ÚDRŽBU, VYSOKÁ SPOLEHLIVOST Náklady na údržbu elektromechanického pohonu FAAC 414 SHORT jsou minimální. Zařízení pracuje spolehlivě za všech povětrnostních podmínek, v rozsahu venkovních teplot od -20 °C do +55 °C.
TECHNICKÉ ÚDAJE POHONU 414
- Napájení 230 V, 50(60) Hz
- Napájení motoru 230 V
- Příkon 280 W
- Odběr proudu 1,2 A
- Otáčky motoru 1400 ot./min
- Rychlost vysouvání pístu 1,5 cm/s
- Maximální tažná síla 3500 N
- Tepelná ochrana 140 °C
- Rozsah teplot -20/+55 °C
- Stupeň krytí IP44
1x DÁLKOVÝ OVLADAČ XT4 4-KANÁLOVÝ 868 MHz
- ovladače pracují na frekvenci 868 MHz ve verzi LR (Long Range) se zvýšeným dosahem. Tento systém je mnohem odolnější vůči jakémukoli rušení, a proto pracuje efektivněji. Dosah dálkových ovladačů je až 200 m .
- Činnost dálkového ovladače je založena na technologii SLH, tj. kód typu Self Learning Hopping umožňuje programování dálkového ovladače od dálkového ovladače bez nutnosti přístupu k radiopřijímači.
- Signál vysílaný z dálkového ovladače je zabezpečen systémem Rolling Code se 70 biliony kombinací - dynamicky náhodně proměnný kód.
ŘÍDICÍ JEDNOTKA E045S S POUZDREM
- Napájecí napětí: 230 VAC ±15 % 50/60 Hz
- Příkon: 4 W v pohotovostním režimu
- Maximální příkon: 800 W
- Max. zatížení příslušenstvím: 500 mA 24 VDC - 500 mA BUS 2-easy
- Max. napájení zámku: Zámek FAAC (12 VAC - 24 VDC)
- Rozsah pracovních teplot: -20 °C až +55 °C
- Pojistky: F1 (2,5 A)
- Vstupy: Otevření/částečné otevření/STOP/BUS 2-easy/Napájení
- Výstupy: Výstražná lampa/motor/napájení příslušenství 24 VDC/ Signalizace stavu brány 24 VDC/napájení elektromagnetického zámku 12 VAC
- Rychlospojka: XF 433/868 modul pro OMNIDEC, USB
- Programování: LED displej a tlačítka
- Signalizace stavu: Displej a LED
Řídicí jednotka E045S může obsluhovat jeden nebo dva motory
POUZDRO ŘÍDICÍ JEDNOTKY
- pro venkovní použití
- hermetické, úroveň těsnosti IP 55.
RÁDIOVÝ MODUL XF 868 MHz
- Přijímač s vestavěnou anténou zvyšující dosah dálkového ovladače
- Frekvence: 868 MHz
- Napájecí napětí: odběr z řídicí jednotky přes konektor 24 Vdc
- Paměť 256 dálkových ovladačů
- Připojení: rychlospojka
Fotobuňky XP20BD s dosahem 20 m
Technické údaje:
- Dosah 20 M
- Napájení přes BUS lištu 2easy
- 2 vodiče 24 V
- Ochrana IP54
- Horizontální úhel regulace 180°
- Odběr proudu (Rx 10 mA, Tx 10 mA)
- Instalace nástěnná/Na sloupku/Na držáku
- Optická samoregulace
- Doba detekce překážek 20 mS
- Rozměry: 41x130x42 mm
- Možnost instalace až M16 párů fotobuněk v jednom uspořádání
MONTÁŽNÍ DRŽÁKY
- držáky pro upevnění pohonů, sada držáků pro upevnění na sloupky a křídla brány
- pozinkované
MONTÁŽNÍ PŘÍSLUŠENSTVÍ A KLÍČE PRO ODBLOKOVÁNÍ
- montážní trny pro upevnění pohonů k montážním držákům
- klíče pro odblokování v případě přerušení dodávky elektrické energie
KONDENZÁTORY
- kumulují energii a pomáhají pohonům uvést křídla brány do pohybu
Schéma instalace
- Pohony
- Fotobuňky
- Řídicí jednotka
- Klíčový spínač
- Přijímač rádiových
