Came Bxv 1000 kg 24V Plus Dxr Pohon pro posuvnou bránu, vestavěný snímač

Popis produktu

Kompletní sada automatizace pro posuvné brány CAME BXV 10 PLUS DXR o hmotnosti do 1000 kg
Tato sada je určena pro automatizaci posuvných vrat o hmotnosti do 1000 kg. Díky velmi vysoké účinnosti nachází použití v rodinných domech i v uzavřených společenstvích. Rychlost posuvu brány je až 11 m/min.

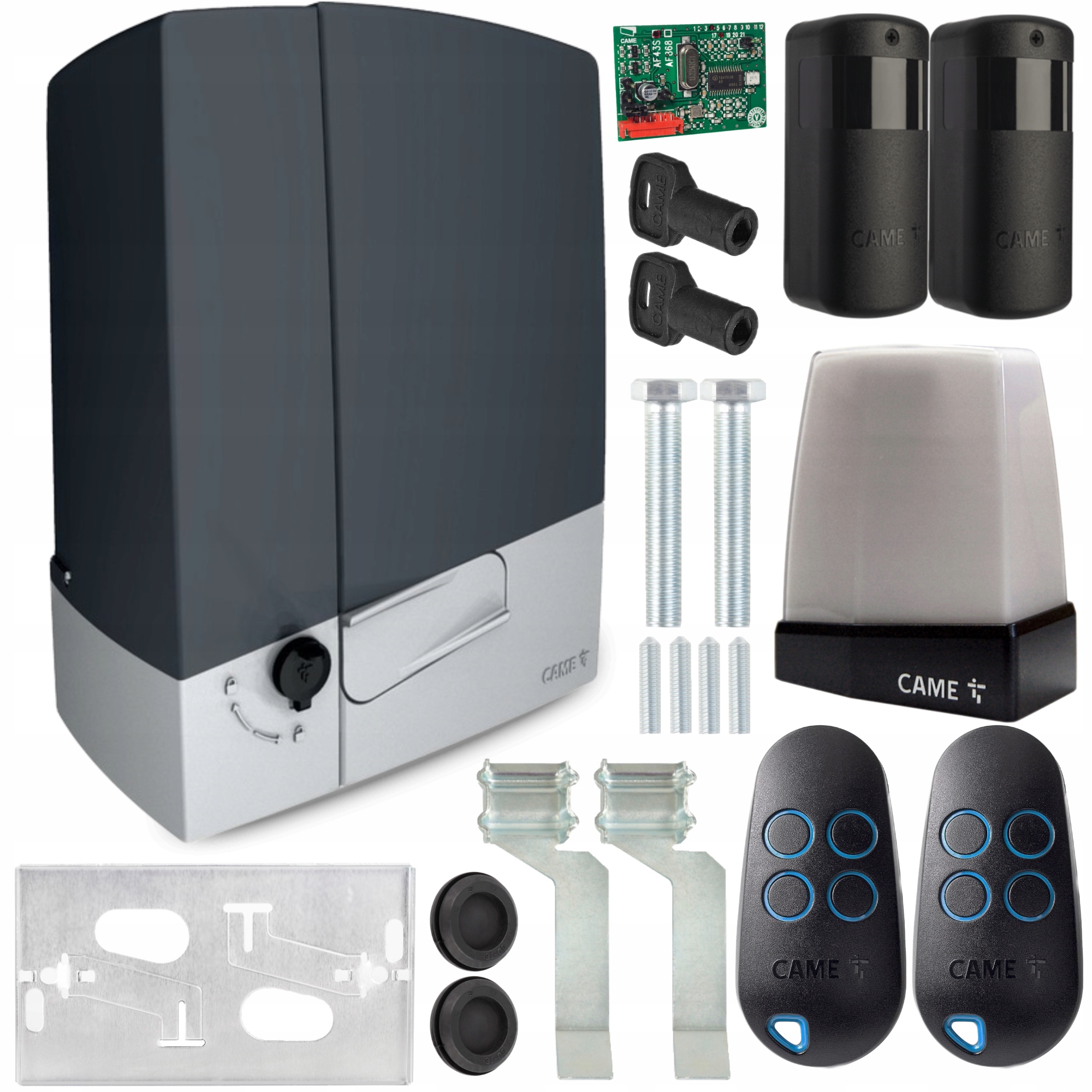

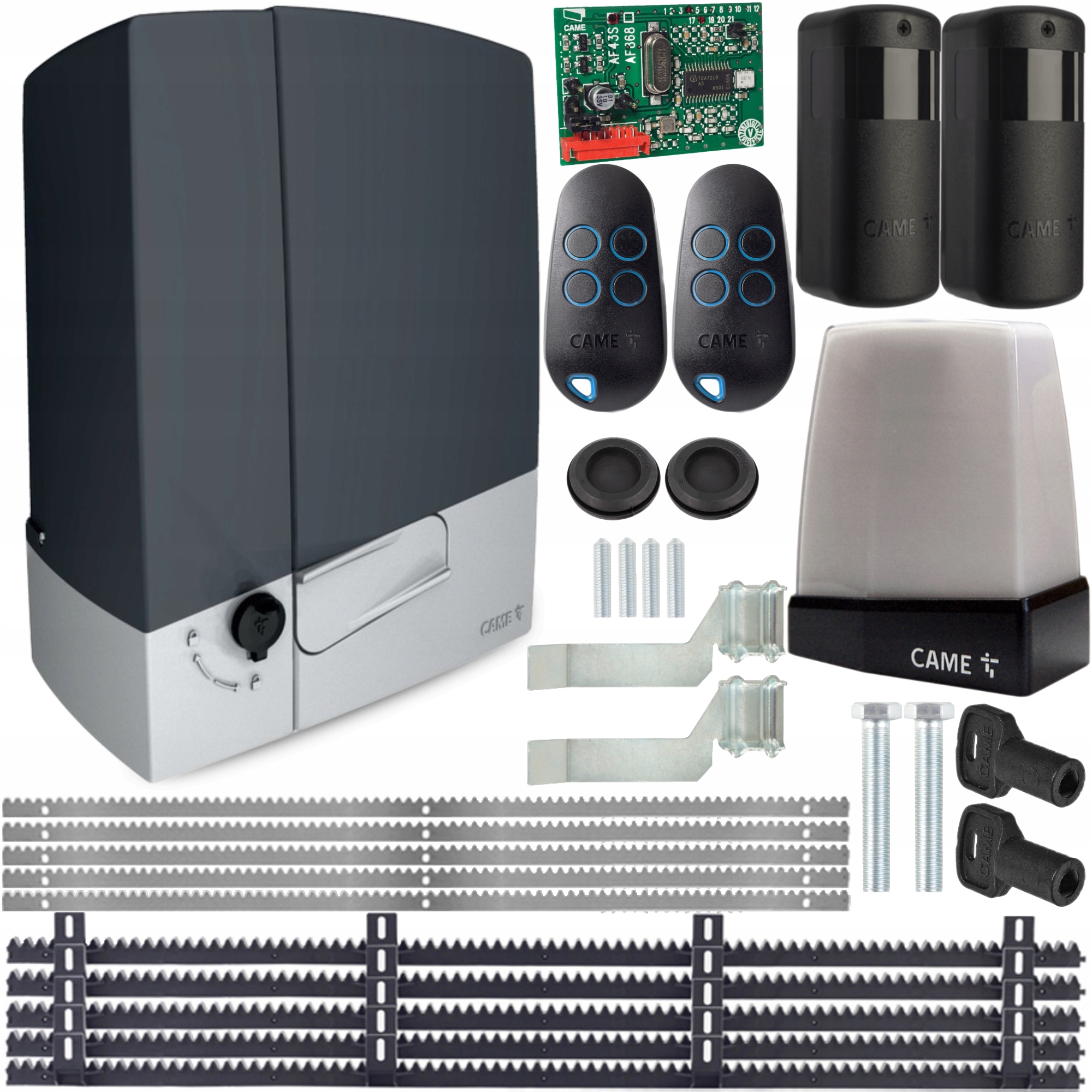

Složení sady BXV 10 PLUS DXR 1000KG:
- Pohon CAME BXV 10 PLUS DXR 24V s vestavěnou ústřednou CAME ZBC1
- Radiopřijímač CAME AF43S ATOMO TOP
- 4-kanálový dálkový ovladač CAME TOP44RBN
- Sada fotobuněk CAME DXR20CAP
- Enkodér zabudovaný na ústředně – detekuje překážky během pohybu brány
- 2 x odemykací klíče
- Koncové spínače
- Montážní základna
- Montážní příslušenství
- Záruční list
Pohon CAME BXV 10 PLUS DXR 24V
- Maximální hmotnost brány je 1000 kg,
- Maximální délka křídla 20 m,
- Maximální výkon motoru 400 W,
- Rychlost posuvu 11 m/min,
- Vysoká intenzita práce 50%, pozemek,
- Tažná síla 1000 N,
- Pracovní teplota -20°C min, +55°C max.
Funkce automatu:
- Napájení motoru 24 V,
- Vestavěný snímač na ovládací jednotce – když brána detekuje překážku během pohybu, automaticky se zastaví a vrátí zpět
- Inteligentní ústředna umístěná samostatně uvnitř pohonu,
- Vertikální montáž řídicí jednotky pro snadnější přístup při programování,
- Možnost zadávání přesných nastavení díky multifunkčnímu displeji ústředny,
- Snadné rozšíření o doplňkové funkce (karta GSM, LAN, WIFI).
- Částečné otevření pro pěší provoz (funkce branky),
- Možnost automatického zavírání brány,
- Zastavení brány pomocí dálkového ovladače,
- Zabezpečení nehybné brány, příkazy otevřít/zavřít jsou ignorovány, pokud je ve světle brány překážka,
- Možnost synchronizace dvou pohonů,
- Možnost paralelního provozu dvou pohonů.
- Signál vysílaný z dálkového ovladače je chráněn systémem Rolling Code – kód je dynamicky náhodně proměnlivý.
- Možnost dovybavení akumulátor nouzového napájení (volitelně)
Nová řídicí jednotka ZBC1 umožňuje BXV PLUS získat nové funkce pro zajištění ještě lepšího výkonu
PRŮVODCE KONFIGURACÍ
S AUTOMATICKOU KONFIGURACÍ
Tato funkce zkracuje dobu instalace a umožňuje zvolit jednu ze dvou metod konfigurace:
- MANUÁLNĚ V ÚSTŘEDNĚ přímo na řídicí jednotce pohonu, krok za krokem, postupujte podle pokynů na LCD displeji.
- PROSTŘEDNICTVÍM SMARTPHONU lze díky Wi-Fi připojení k CAME KEY získat přístup k bezdrátovému rozhraní, které umožní nastavit automatizaci a prakticky a rychle nastavit všechny parametry.
KONEKTOR CXN BUS
BXV PLUS je vybaven vstupy pro připojení tradičního příslušenství i příslušenství CXN BUS, aby umožnil instalatérovi připojit všechna kontrolní a bezpečnostní zařízení novým a rychlejším způsobem.
Systém CXN BUS založený na spojení dvěma nepolarizovanými kabely umožňuje připojení každého z příslušenství z rodiny CXN BUS.
Rádiový přijímač AF43S
- 2-kanálový (funkce úplného otevření a funkce brány)
- Rádiové ovládání: 433,92 MHz.
- Paměť: 36 dálkových ovladačů
- Rolling Code – dynamicky náhodně proměnný kód – složitý kódovací algoritmus – 4 biliony kombinací (účinná ochrana před klonováním signálu nežádoucími osobami).
DXR20CAP Regulace dosahu infračerveného paprsku je v rozsahu ± 180°, díky čemuž jsou fotobuňky ideální pro instalace v náročných podmínkách a atypických konstrukcích.
Technické údaje:
- dosah: 20 m
- regulace směru paprsku horizontálně 180° a vertikálně 5°
- napájení: 12-24 V AC/DC
- modulární konstrukce
- synchronizace infračerveného záření
- třída krytí: IP54
- odběr proudu: 40 mA
- pouzdro: ABS
- rozsah pracovních teplot: -20 °C až 55 °C
- rozměry: 46x37x108 mm (šířka). /délka /výška )
TOP44RBN je 4-kanálový dálkový ovladač od společnosti CAME. Zařízení má variabilní kód, díky čemuž nabízí větší bezpečnost a splňuje všechny požadavky moderní kontroly přístupu. Řada TOP je z výroby vybavena funkcí automatického programování, díky čemuž je dálkové ovládání kompatibilní s ostatními dálkovými ovladači této řady. Dálkové ovládání lze konfigurovat na dálku nebo lokálně pomocí CAME KEY. Kryt dálkového ovladače je vyroben z odolného a trvanlivého materiálu.
Spolupracuje s rádiem came top/atomo AF43S
- Frekvence: 433,92 MHz
- Napájení: 1x lithiová baterie CR2032 3V
- Spotřeba proudu: 10 mA
- Dosah: 50 ~ 150 m
- Pracovní teplota: -20 °C ~ 55 °C
- Rozměry (šířka /výška /délka ): 36x73x15 mm
Montážní základna
- Předpřipravené otvory pro přišroubování základny
- Předpřipravené otvory pro vedení kabelů
- Vousy,
