Esd Antistatická Podložka Silná 600x1400 2 mm Šedá Matná Esd Páska Set

Popis produktu

NWA0000475
ANTISTATICKÁ ESD PODLOŽKA 600x1400x2 mm - ŠEDÁ MATNÁ
S ESD PÁSKOU, KABELEM A UZEMŇOVACÍM KONEKTOREM
ESD rohož je gumová pracovní plocha, která odvádí elektrostatický náboj z vodivých předmětů na ní umístěných.
Chrání citlivé prvky před poškozením vlivem elektrostatického náboje a chrání desku samotného stolu také před těžkými předměty i nárazovými tlaky a nárazy .
Matný povrch o tloušťce 2 mm je snadno udržovatelný v čistotě .
Podložka je vyrobena ze dvou vrstev materiálu .
Antistatická rozptylující vrstva je odolná vůči vysokým teplotám pájky a otěru.
Spodní gumová vrstva se vyznačuje nižší povrchovou odolností než vrchní vrstva za účelem odvádění elektrostatického náboje.
Podložka ESD je vyrobena z přírodního gumového materiálu a je mnohem pružnější než jiné podobné rohože na trhu. Rozvinutá, dokonale se přizpůsobí podkladu během krátké doby.

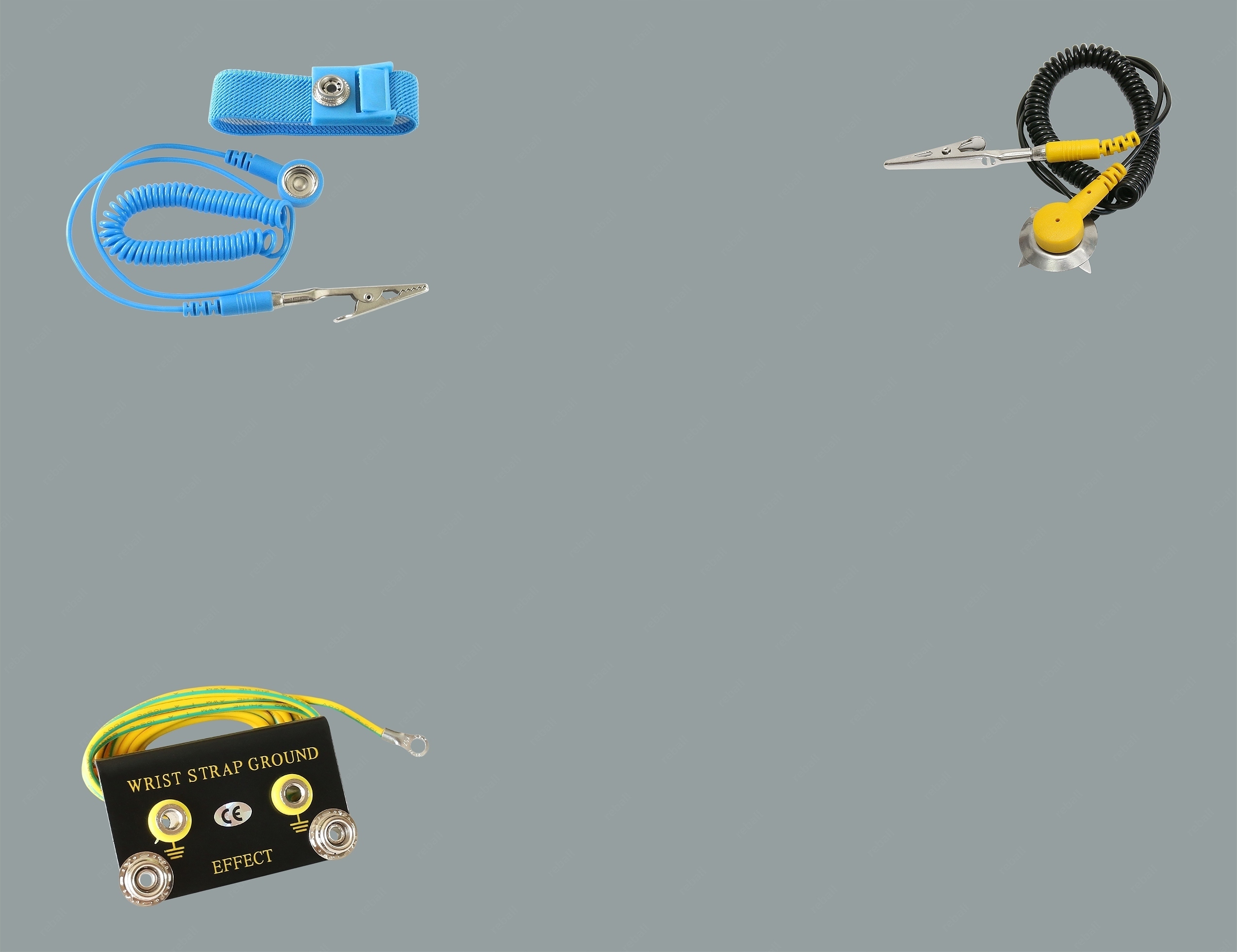

Kromě ESD rohože jsou součástí balení také:
- Zemnící kabel – zakončený na jedné straně banánkovým konektorem s krokodýlkem a na druhé straně klipem pro upevnění ESD rohoží.
- ESD páska – poskytuje ochranu elektronickým zařízením a komponentům před elektrostatickými výboji, které se mohou objevit v důsledku jejich kontaktu s uživatelem. Elektrostatický náboj se může nahromadit na povrchu těla nebo oblečení uživatele, např. prostřednictvím kontaktu s umělým oblečením nebo umělými materiály, včetně chůze po koberci. Může pak dojít k elektrostatickému výboji s vysokou nominální hodnotou napětí (až několik tisíc voltů). Uživatel to necítí, protože v takovém případě je proud zanedbatelný. Pro elektroniku a zejména mikroprocesory a integrované obvody to však může být smrtící náboj. Pásek je proto třeba nasadit během kontaktu nebo pájení všech citlivých elektronických součástek. Pásek má z vnitřní strany kovovou plochu, která se dotýká povrchu ruky uživatele. Veškeré náklady jsou odváděny do uzemnění kabelem s banánkovým konektorem a krokodýlkem.
- Zemnící zásuvka – s dvojitým vstupem typu banán, který slouží jako prodlužovací kabel pro ESD zabezpečení i jako spojovací prvek pro ESD pásky a rohože.
Na fotografii níže je vidět uzemňovací pásek na obuv, který není součástí sady a nachází se na našich dalších aukcích.
Technické parametry rohože:
- flexibilita: vysoká
- délka: 140 Cm
- šířka: 60 cm
- tloušťka: 2 mm
- povrchová odolnost – horní strana: 100-1000 MOhm
- povrchový odpor – spodní strana (černá): 1-100 kOhm
- doba rozptylu elektrostatického náboje: < 0,1 s
- povrch: matný, matný
- podklad: matný, gumový
- barva: vrchní část šedá, spodní strana černá
- vlastnosti: odolná vůči olejům, mazivům, rozpouštědlům, kyselým a alkalickým kapalinám
Technické parametry uzemňovacího kabelu:
- odpor: 1MOhm
- celková délka před natažením: 60 cm
- celková délka po natažení: 150 cm
Technické parametry ESD pásky:
- spirálový kabel o celkové délce 1,8 m.
- odpor 1MOhm plus mínus 5% (vestavěný)
- doba rozptylu elektrostatického náboje 0,1 sekund
Technické parametry uzemňovacího konektoru:
Do banánkových vstupů zásuvky, do které je připojen ochranný kabel o délce 1,6 m, je nutné připojit pásku a uzemňovací kabel odvádějící náklad z ESD podložky. Rozbočovač má v pouzdře otvory umožňující jeho zavěšení pod poličku nad servisním stanovištěm nebo přišroubování k pracovní desce/stolu.
Použití:
V servisech elektroniky, elektronickém a zdravotnickém průmyslu za účelem zajištění čistého, bezpečného a antistatického povrchu během výroby, montáže a servisu.
Na ostatních našich aukcích zakoupíte sady ESD rohoží včetně pásků, kabelů, rozbočovačů a uzemňovacích zástrček.
