Deska pro vrtání otvorů na plochých plochách

Popis produktu

S pomocí šablony:
- Nainstalujete police do korpusu,
- Vyrobíte přepážku (pevnou poličku) – spolu s šablonou pro excentry.
Přesně a svisle vyvrtáte:
- Otvory fi 8 mm pro nábytkový kolík,
- Otvor pro excentrický trn fi 5 mm a kolík fi 8 mm (přepážka),
- Otvory pro podpěry polic fi 5 mm (vzdálenost 37,57 mm),
- Otvory pro trny excentrických spojů Rafix 20, VB36, Expando 6, Flipper, PK2 apod.
- Otvory pro křížové vedení jsou namontovány na šrouby EURO fi 5 mm .
Potřebné zařízení :
- vrták o průměru 5 mm,
- vrták o průměru 8 mm,
- omezovač hloubky vrtání (volitelně),
- dobrý truhlářský stisk,
- šroubovák.
Film: www.youtube.com/embed/XINr4PyyqF8
F unce produktu
A. Vrtání otvorů pro excentrické/kolíkové spoje při vytváření přepážky
- kompatibilní s excentrickou šablonou: Šablona pro excentry – v2, v4
- vzdálenost od bočního okraje 25 mm ,
- možnost nastavení vzdálenosti každý jeden milimetr v rozsahu 25-29 mm ,
- vysoké dutinky zajišťují vynikající vertikální charakter,
- plexi okno usnadňuje umístění k linii,
- použití šablony vyžaduje pouze jedno měření – určení a označení polohy středu police,
- Otvory pro běžně dostupné kolíky fi 8 mm .
Rozměry na desce a šabloně pro excentry v2 jsou stejné. Díky tomu do sebe zapadají vrtané prvky jedním i druhým.

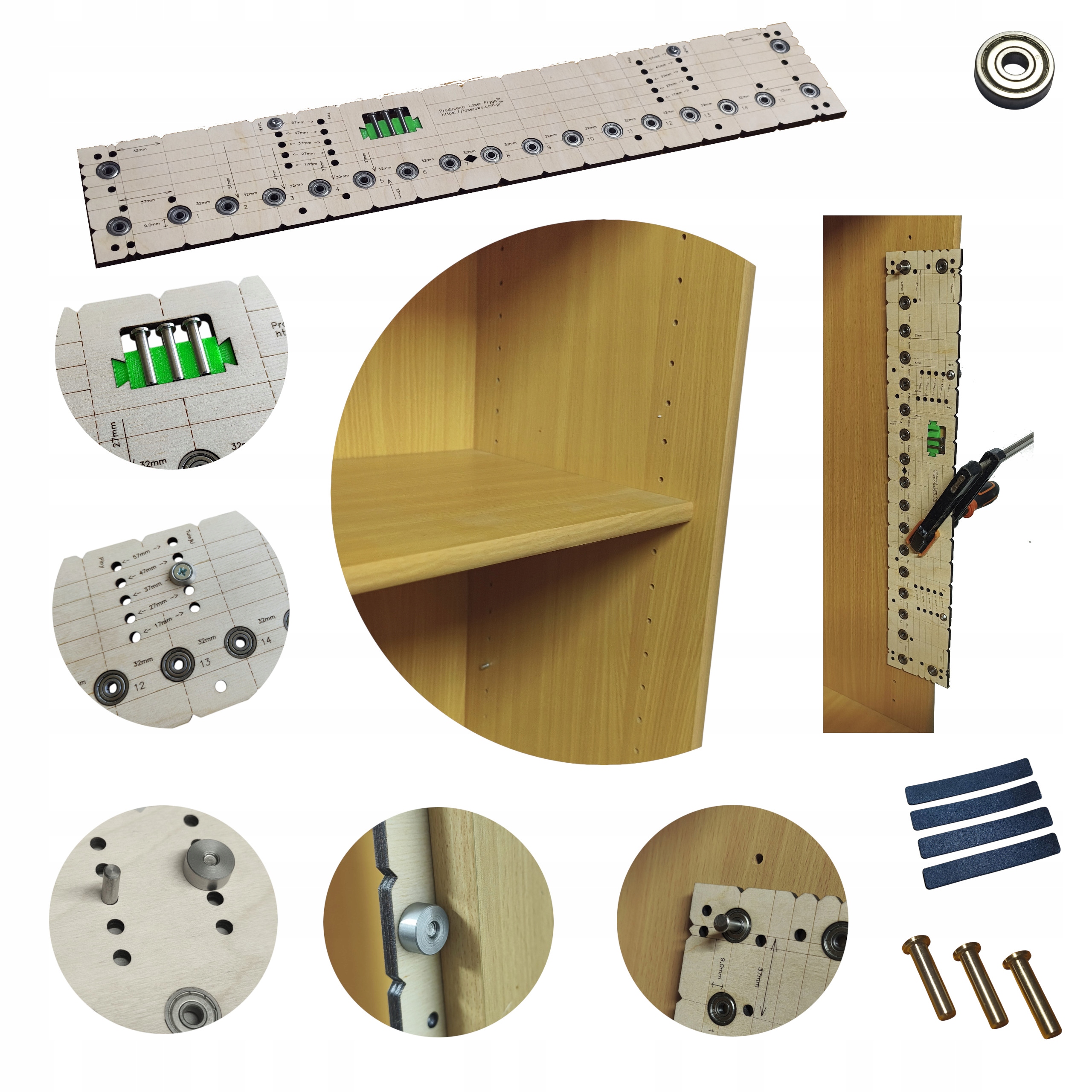

B. Vrtání otvorů pro podpěry polic
- vzdálenost od okraje k ose otvorů je 37 mm nebo 57 mm (not. 20 mm),
- kalené pouzdra pod vrták fi 5 mm nebo 4.8 mm
- vysoká přesnost díky použití kolíků
Vlastnosti produktu
- vyroben z lakované překližky o tloušťce 12 mm ,
- všechny otvory pod vrták jsou zesíleny trubkami z kalené oceli o výšce 18 mm a 12 mm
- součástí balení jsou dva polohovací trny z kyselinovzdorné oceli,
- součástí balení je samolepicí protiskluzová guma ,
- úložný prostor pro piny , díky kterému minimalizujeme riziko jejich zmizení,
- rozměry: 150x120 mm
Potřebné příslušenství
- dobrý truhlářský stisk,
- vrtáky do dřeva 5 mm a 8 mm,
- šroubovák nebo vrtačka.
Nejčastější dotazy
Otázka: Jakým vrtákem vrtat otvory pro podpěry?
Odpověď: Standardní vrták do dřeva nebo kovu.
Otázka: Co dělat, když podpěry vypadnou z vyvrtaných otvorů?
Odpověď: Otvory lze vyvrtat vrtákem o průměru 4.8 mm.
Otázka: K čemu jsou otvory s popisy 0 až +4 na šabloně?
Odpověď: Používáme je k posunutí otvorů pro kolíky do hloubky těla. To způsobí, že přepážka nebude lícovat s bokem.
Otázka: Je možné šablonou vyvrtat otvory uprostřed desky?
Odpověď: Tak to lze udělat. V takovém případě je třeba čárami označit příslušné roviny. Pomocí štěpků na šabloně nastavte čáry a po přitlačení jemně vyvrtejte otvory.
Obsah balení
- šablona – 1 ks
- polohovací kolíky – 2 ks
- samolepicí samolepky – 3 ks
Výše uvedený popis produktu byl napsán člověkem, který vám rád sdělí vaše dotazy nebo pomůže s výběrem správné šablony.
Na fotografiích ukazujeme skutečné produkty, nikoliv vizualizace.
