Šablona pro závěsy Blum/Hettich/Rejs v3 standardní pouzdro

Popis produktu

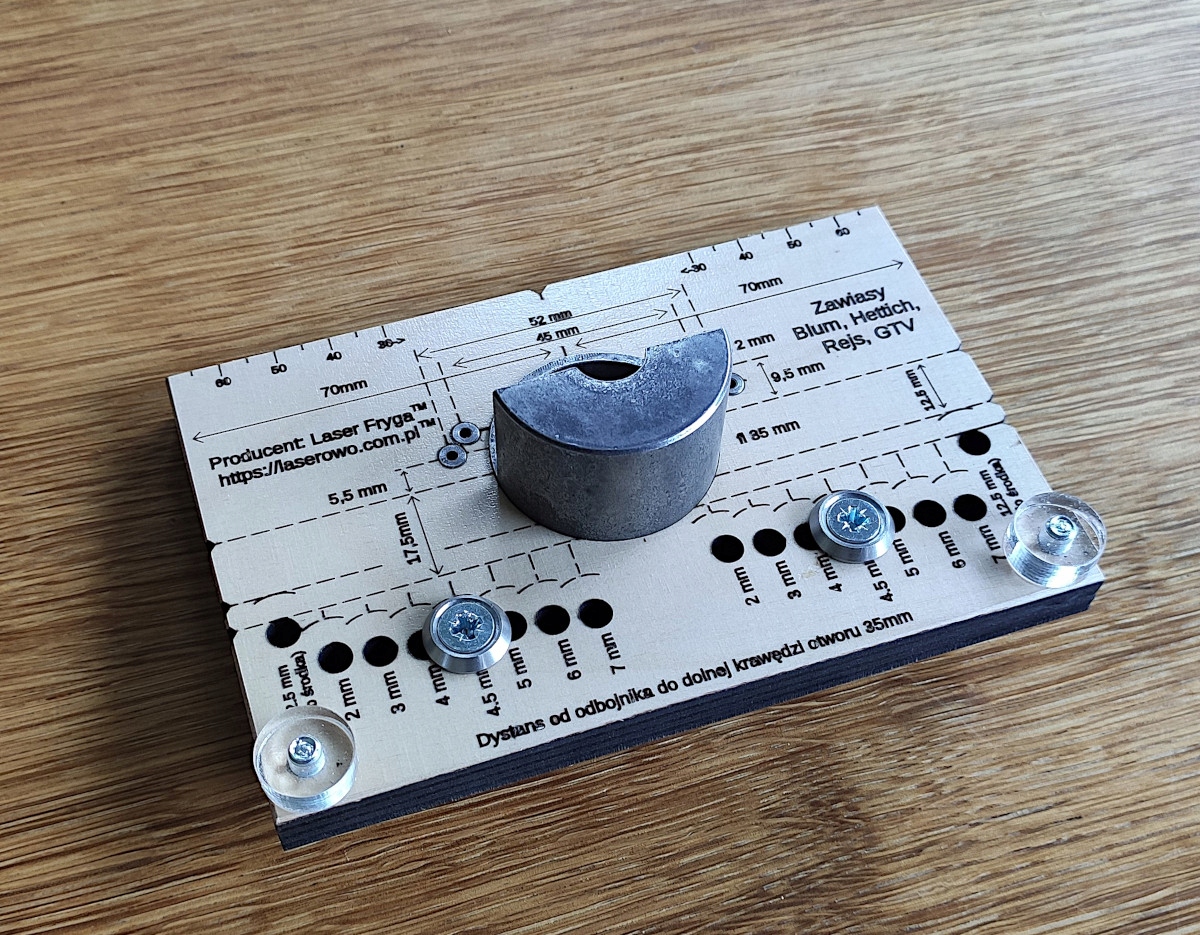

Šablona pro přesné vrtání otvorů pro závěsy Blum/Hettich/Rejs - pouzdro 35mm v3
Šablona ve verzi s pouzdrem z tvrzené oceli.
Funkce šablony:
- Vzdálenost od hrany 70 mm ,
- Dvě rozteče pro polohovací šrouby - 45 mm (Blum) a 52 mm (Hettich),
- Samolepicí podložky snižují riziko náhodného posunutí šablony při upínání svěrkou,
- Vzdálenost od hrany ke středu pouzdra - 21,5 mm . Označená vzdálenost a rysky pro vzdálenost 12,5 mm - pro doplňkový závěs Blum,
- Změna vzdálenosti otočením dorazu do správných otvorů, možné vzdálenosti 2, 3, 4, 4.5, 5, 6, 7 mm
- Čitelné popisy na šabloně.
Sada obsahuje:
- Šablona - 1 ks,
- Doraz včetně montážních šroubů - 1 sada,
- Dorazy z plexiskla pro použití v případě vzdálenosti 12.5 mm,
- Samolepicí protiskluzové podložky - 3 ks,
Pouzdra o průměru 2 mm jsou standardně vyrobeny z nástrojové oceli. Pouzdro o průměru 35 mm z tvrzené oceli.

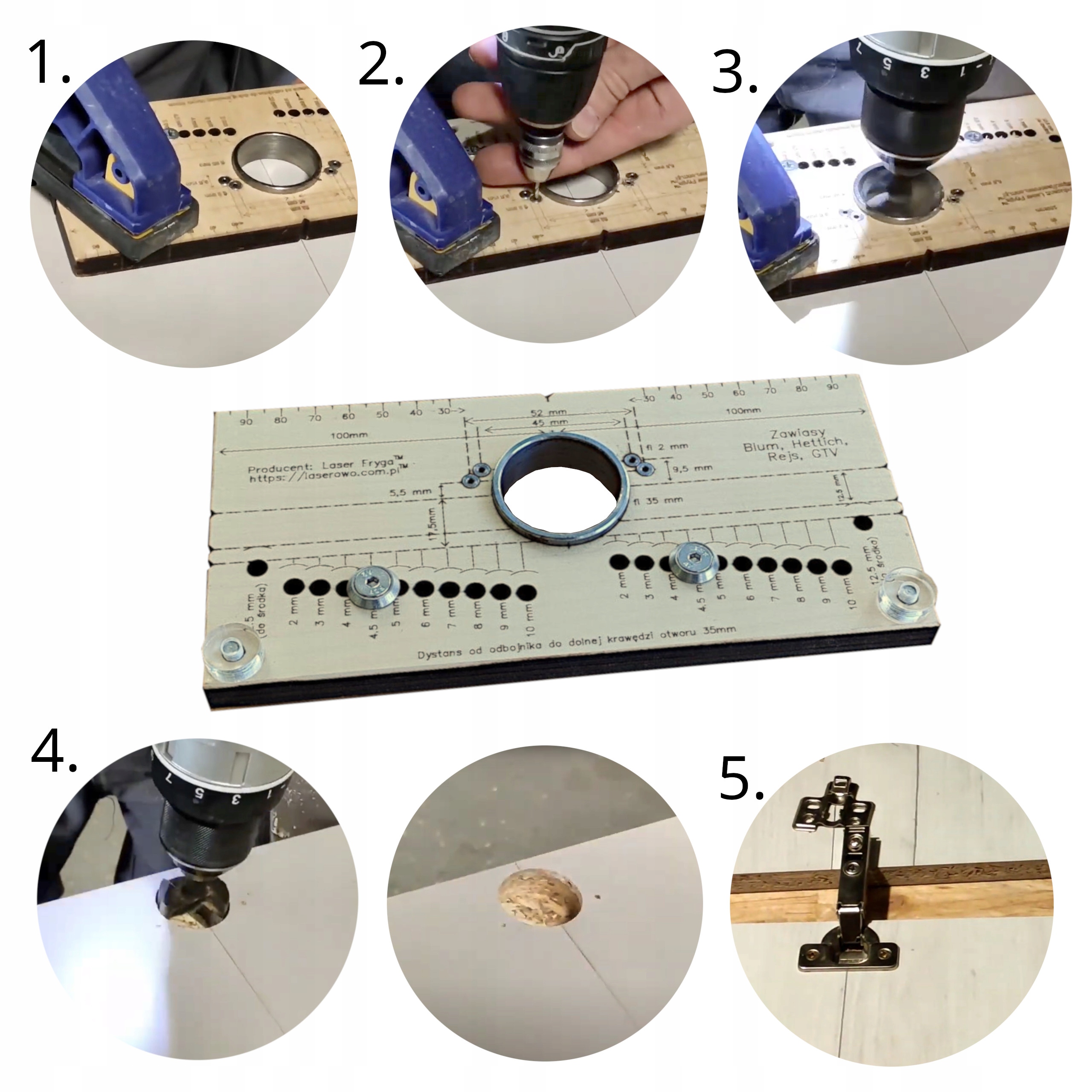

Na videu ukazujeme, jak šablonu používat: https://youtu.be/SWIFiz4EQtA
Polohování usnadňuje konstrukce šablony a linie na ní vyryté.
Lakovaná překližka 12 mm , Rozměry 140x90 mm
