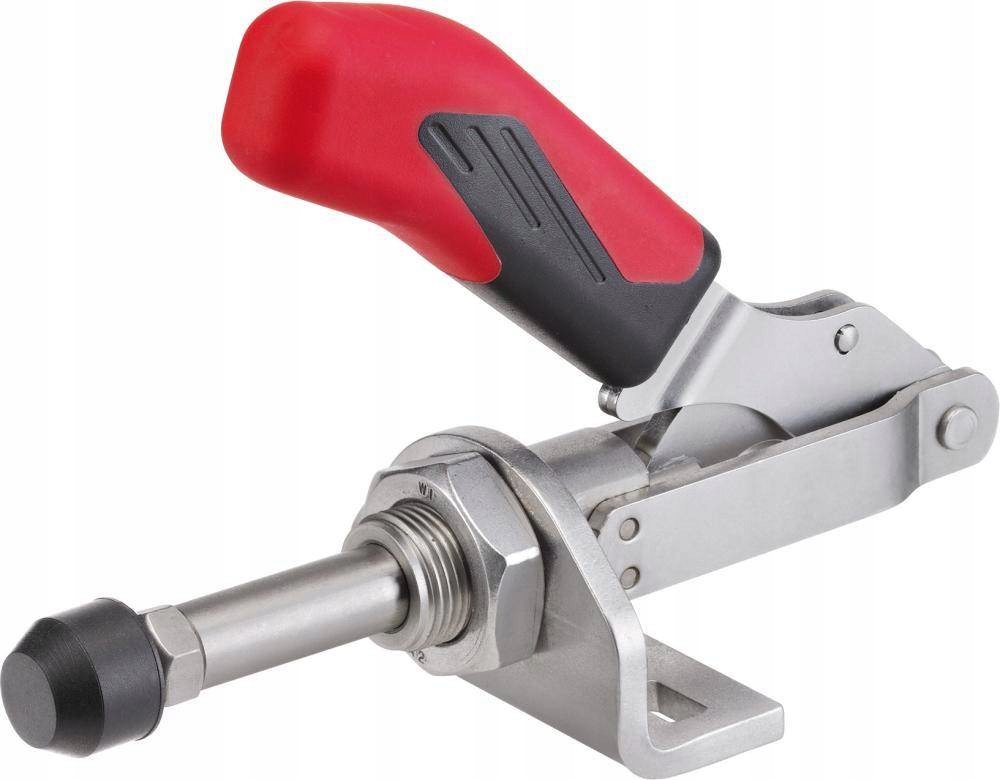

Čelní Svorka Amf 6841-2 S Rychloupínací Patkou

Popis produktu

Rychlotlakový přítlak na čelní straně. s posuvnou drážkou 6841 wlk. 2 AMF
Rychloupínací přítlak s posuvnou tyčí
Provedení: přítlačný a dotahovací tlak s malou úhlovou nohou (posuvná tyč a ruční otočná páka). Dlouhé vedení posuvné tyče s upevňovacím závitem a maticí. Pozinkovaný a pasivovaný. Části páky a posuvná tyč jsou vyrobeny z tepelně vylepšené oceli. Nýty z z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikostí 0, 1 a 5. Mazané ložiskové body Držák je vyroben z červeného plastu, odolného vůči olejům.
Velikosti 0, 2 a 3 s ergonomickou rukojetí vyrobenou z měkkých komponentů, odolnou vůči olejům a s velkou plochou přilnutí ruky. Ruční páku lze otočit v libovolném úhlu vzhledem k povrchu základny.
Použití: jako přítlačný a dotahovací tlak. Přítlak lze připevnit bez úhlové nohy na plechové stěny nebo jej zašroubovat do těla zařízení pomocí závitu.
Dodání: kompletní s tepelně vylepšenou, pozinkovanou přítlačnou šroubovou vložkou.
Upozornění: velikosti 0 + 3 jsou k dispozici také v provedení z nerezové oceli.
Technické údaje
- Velikost: 2
- F1: 2 kN
- F2: 2 kN
- Přítlačný šroub: M6 x 25
- Hmotnost: 245 g
- A: 10
- B min.: 32,5
- B max.: 58,5
- D: 5,6
- E: 20
- H: 20
- H1: 85,5
- Skok: 26
- HW min.: 17
- HW max.: 25
- K: 12,5
- L1: 114
- L2: 19
- L3: 105
- M2: M16 x 1,5
- N: 50
- P: 34
- Označení: W341
Logistické údaje
- Hmotnost: 0.299 kg
- Délka: 112.0 mm
- Šířka: 104.0 mm
- Výška: 30.0 mm
- Objem: 0.349 dm3
- Rozsah dodávky: 1 kus
- Číslo výrobku Dodavatelé: 8239420020
Č.: 72H_DRS_A1-94128
EAN: 4020772094126
