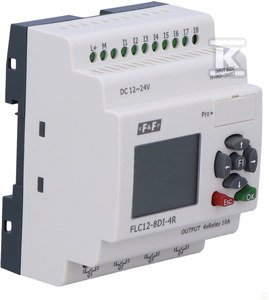

Programovatelný ovladač s 8 digitálními vstupy – FLC12-8DI-4R

Popis produktu

Programovatelný kontrolér 8 digitálních vstupů - FLC12-8DI-4R
Volně programovatelný kontrolér s 8 digitálními vstupy.
12÷24V DC, 4xAI/DI+4xDI, 4xRELAY(10A), LCD panel.
Určení
FLC je univerzální, programovatelný logický kontrolér, který dokáže ovládat prvky domácí i průmyslové elektroinstalace (např. kontrola osvětlení, ovládání rolet, zavlažování zahrady, řízení jednoduchých strojů). Díky vestavěnému uživatelskému panelu nevyžaduje připojení k nákladným externím panelům a zároveň uživateli poskytuje náhled a konfiguraci parametrů řídicího systému. Kontrolér je vybaven pokročilými komunikačními rozhraními a umožňuje snadné připojení k profesionálním vizualizačním stanicím (využívající protokol Modbus).
Softwarové nástroje
Pro programování kontrolérů FLogic se používá bezplatný nástrojový software FLCLogic Soft. Aplikace umožňuje napsat program, otestovat jej pomocí simulátoru (bez připojení ke kontroléru), nahrát do kontroléru a provést hardwarové testy (náhled práce skutečného zařízení s možností registrace analogových a digitálních dat).
Technické údaje
- napájení 12÷24 V DC
- odolnost proti krátkodobému výpadku napětí 5 ms
- rozběhový proud 250 mA
- příkon 3,5÷4 W
- vstupy
- celkový počet vstupů 8 (I1÷I8)
- počet digitálních vstupů 8 (I1÷I8)
- počet analogových vstupů 4 (I1÷I4) (0÷10 V DC)
- rozsah vstupního napětí 28,8 V DC
- typ vstupu odporový
- izolace mezi vstupem a napájením odpor
- izolace mezi vstupy žádná
- analogové vstupy I1...I4
- rozsah měření 0÷10 V DC
- maximální vstupní napětí 28,8 V DC
- vstupní impedance 34÷72kΩ
- rozlišení 10-bit
- přesnost při 25°C 20 mV
- přesnost při 55°C 40 mV
- počet výstupů 4 (Q1÷Q4)
- typ výstupu reléové
- trvalý proud, odporová zátěž 10 A
- trvalý proud, indukční zátěž 2 A
- pracovní napětí (AC) 250 V
- pracovní napětí (DC) 48 V
- dovolený výkon zátěže 300 W
- elektrická životnost, odporová zátěž 105 cyklů
- mechanická životnost 107 cyklů
- rychlost přepínání (mechanická) 10 Hz
- ochrana proti zkratu a přepětí žádná
- počet funkčních bloků 512
- počet čítačů událostí (1...99999999) 512
- počet časových čítačů (10 ms ... 99h 59m) 512
- počet digitálních flagů 256
- počet analogových registrů 256
- počet PI regulátorů 30
- počet matematických bloků 512
- počet HMI obrazovek 64
- přesnost hodin RTC ±2 s/den
- zálohování hodin RTC 20 dní
- životnost programu 10 let
- ochrana proti ztrátě dat ANO
- doba cyklu 0,6÷8 ms
- doba zpracování jedné aplikace 100 ms
- rozšiřující moduly NE
- počet volných vstupů (4Hz) 4
- počet rychlých vstupů (60 kHz) 4
- panel operátora ANO
- RS232 ANO
- panel HMI ANO
- pracovní teplota -20÷55°C
- hmotnost 300 g
- stupeň krytí IP20
