Pájecí Stanice Bakon 950D Příslušenství Návod

Popis produktu

SLU0000473
UNIVERZÁLNÍ SADA – PÁJECÍ STANICE BAKON 950D 50W T13-K + PÁJECÍ SADA S NÁVODEM „ZÁKLADNÍ PÁJECÍ TECHNIKA“
BAKON 950D T13 XL
Univerzální sada pro každého, kdo se zabývá opravami elektroniky.

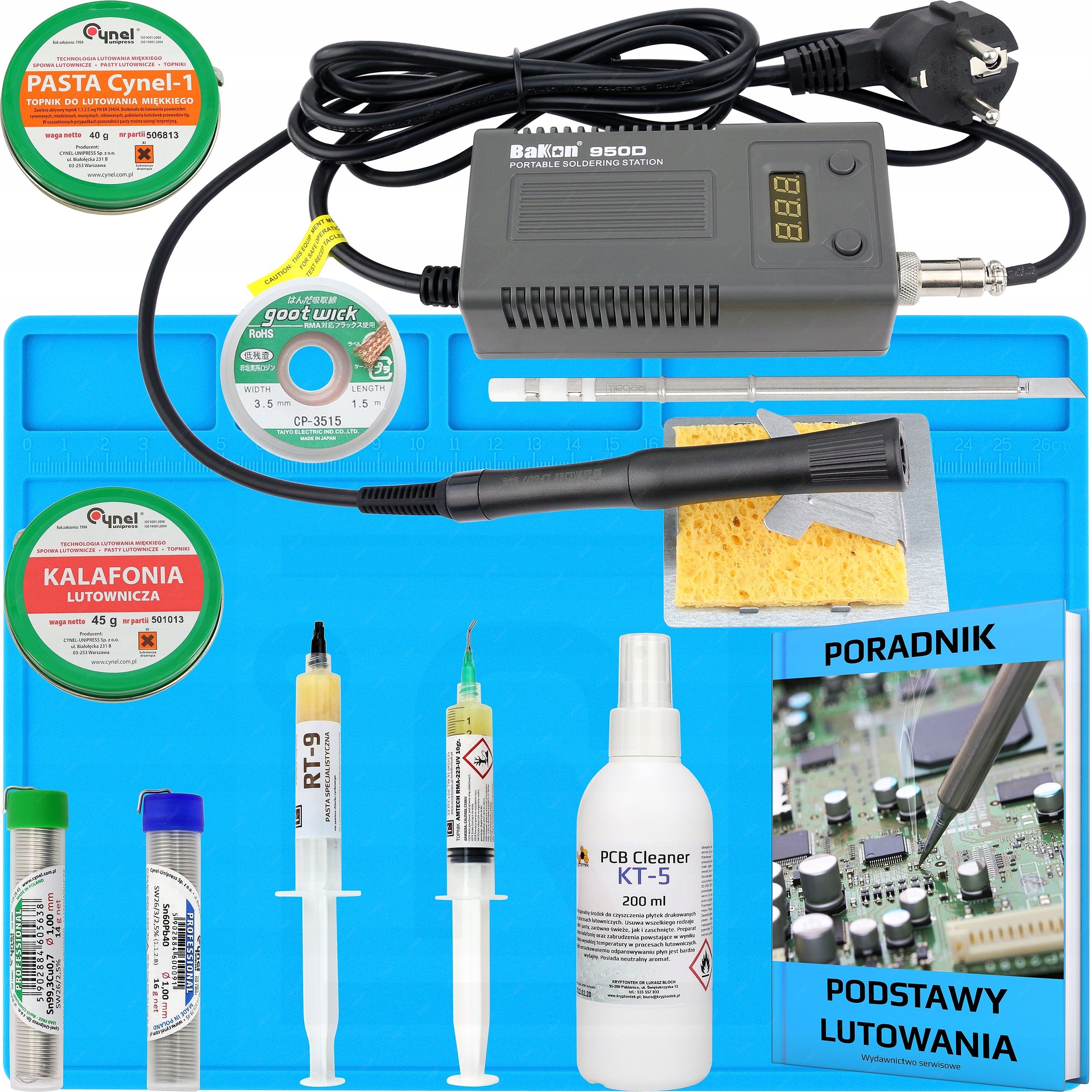

Sada obsahuje:
- pájecí stanice Bakon 950D s výkonem 50 W – 1 kus
- baňka LF007 3pin (pod hroty T13) - 1 kus
- hrot T13-K – 1 kus
- Podstavec pod pažbu – 1 kus
- houbička na čištění hrotů – 1 kus
- silikonová izolační podložka 280 mmx200 - 1 kus
- flux-tavidlo AMTECH RMA-223-UV 10 g - 1 kus
- cín s tavidlem 16 g - 1 kus
- cín 14 g – 1 kus
- pasta-tavidlo Cynel-1 40 g - 1 kus
- kalafuna Cynel 45 g - 1 kus
- specializovaná pasta RT-9 10 g – 1 kus
- měděná pletenina GOOTWICK 3,5 mm - 1 kus
- PCB Cleaner KT-5 200 Ml Atomizér - 1 kus
- polský a anglický návod k použití – 1 kus
- Příručka „Základy pájení“ elektronická verze zasílaná e-mailem – 1 kus.
KOMPENDIUM ZNALOSTÍ
Příručka „Základy pájení“ byla vytvořena námi pro nadšence elektroniky, kteří chtějí samostatně provádět servisní práce pomocí přesných pájek a pájecích stanic a zajistit, aby jejich servis byl moderní.
Příručka na více než 40 stranách velmi srozumitelně seznamuje s tajemstvím vybavení, zásadami správného pájení, správného výběru a použití chemie a příslušenství a přípravou pracovního místa.
Toto kompendium poskytuje potřebné informace, navrhuje řešení a vysvětluje technické rozdíly, aby vaše dobrodružství s pájením od začátku mělo nejvyšší úroveň profesionality.
Příručku v elektronické verzi PDF zasíláme po nákupu.
PÁJECÍ STANICE BAKON 950D 50W
Charakteristickým rysem modelu 950D je kompatibilita s hroty řady T13 , včetně tohoto typu špachtle , které jsou obzvláště užitečné při čištění padů na systémech BGA nebo PCB od zbytků staré pájky, což umožňuje výrazně zkrátit dobu celého procesu na nezbytné minimum (< 1 min) a zároveň minimalizovat možnost přehřátí systému nebo zničení padů. Doporučená teplota pro čištění podložek je ~290-300 °C .
Digitální pájecí stanice BAKON 950D umožňuje práci v rozsahu teplot 180-450 °C .
Stanice má také možnost digitální kalibrace teploty.
Kromě změny teploty po 1 °C je možné teplotu měnit skokově po 50 °C (250 / 300 / 350 / 400 / 450 °C) stisknutím jednoho ze dvou ovládacích tlačítek.
TECHNICKÉ ÚDAJE
- napájecí napětí: AC 100-240 V 50/60 Hz
- výkon: 50 W
- Výstupní napětí na hrot: 230VAC
- rozsah teplot: 180-450 °C
- Baňka: LF007 3pin (hroty T13)
- potenciál mezi hrotem a uzemněním: < 2 mV
- odpor mezi hrotem a uzemněním: < 2 Ohm
- ovládání teploty: digitální tlačítka každý 1 °C a skokové
- LED displej zobrazující nastavenou nebo aktuální teplotu
- ESD SAFE zabezpečení
- možnost kalibrace teploty
- délka držáku hrotů včetně kabelu: 1,2 m
- délka držáku hrotů: 180 mm
- hmotnost držáku hrotů: 80 g
- rozměry 133 x 60 x 35 mm
- celková hmotnost: 405 g
- záruka: 24 měsíců (nezahrnuje hroty)
- množství: 1 kus
KOVOVÁ PODLOŽKA S HOUBIČKOU
Houbička je umístěna v kovové vaničce a zablokována ze všech stran.
Podstavec je univerzální a hodí se pro páječky Yihua, Aoyue, PT, Zhaoxin, Bakon, GM-951 a další.
Množství: 1 kus
SILIKONOVÁ PODLOŽKA 280x200 mm S-110
Silikonová podložka je určena pro servis elektronických zařízení, GSM, foto.
Používá se k třídění a imobilizaci elektronických dílů a součástek, všech kovových prvků a šroubků při opravách chytrých telefonů, tabletů, notebooků apod.
Je vyrobena ze silikonu odolného vůči teplotám 500 °C. Díky tomu lze pájecí práce provádět přímo na desce plošných spojů umístěné na podložce.
Protiskluzové vlastnosti silikonu pomáhají při pájení, protože předměty se neposouvají.
Má přihrádky, do kterých lze umístit šroubky organizovaně, tj. například podle pořadí montáže a demontáže.
Podložka je vybavena pravítkem o délce 20 cm.
Technické údaje:
- 4 přihrádky na větší prvky
- celkový rozměr: 28x20 cm
- tloušťka: 3-4 mm
- teplotní odolnost: do 500 °C
- barva: modrá nebo transparentní, zasíláno v závislosti na dodávce.
- množství: 1 kus
HROT T13-K
Technické údaje:
- kompatibilita: Bakon baňka LF007
- délka hrotů: 119 mm
- průměr hrotů: 5,5 mm
- množství: 1 kus
Jeskyně T13 jsou kratší než modely T12 a společně s pažbou LF007 a páječkou Bakon 950D představují zajímavou sadu pro pájecí práce v
