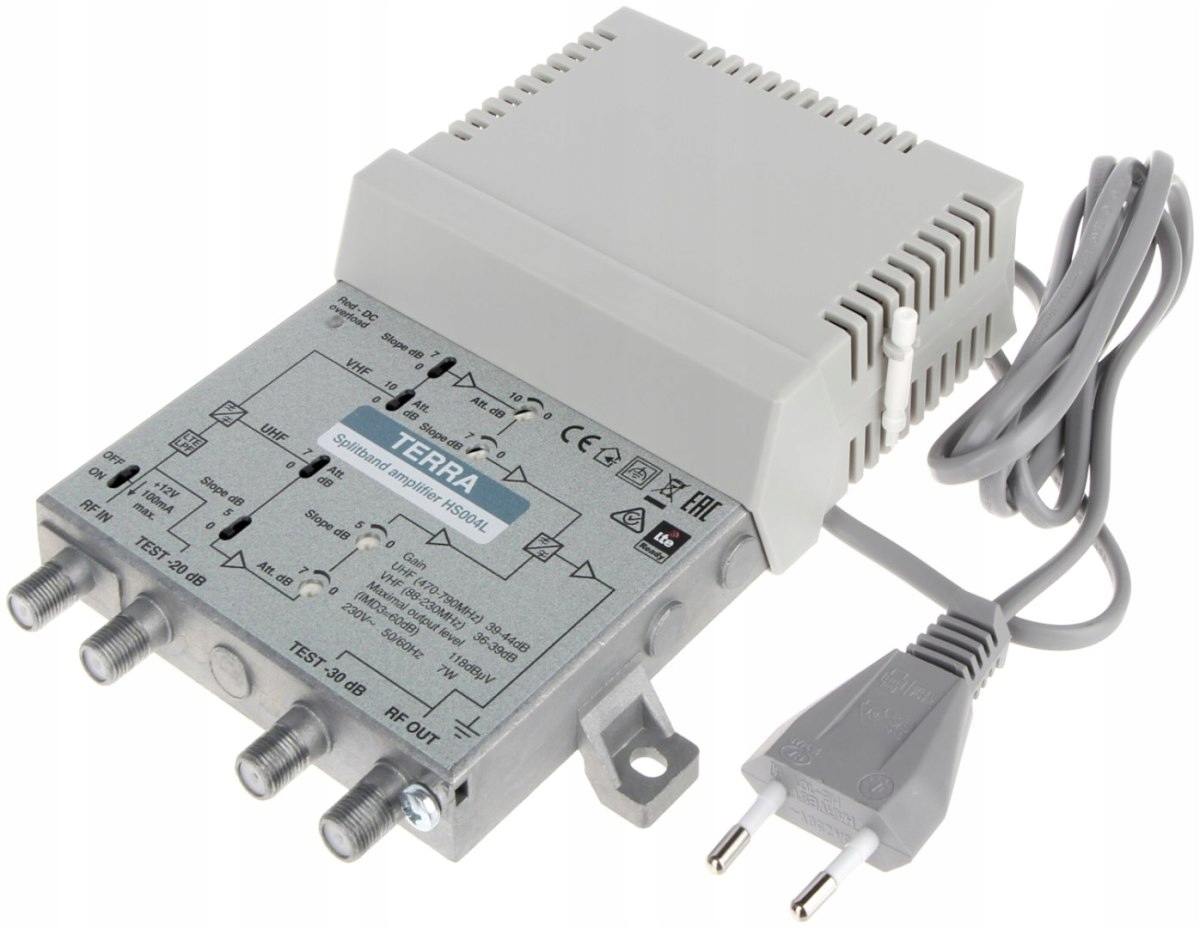

Zesilovač budov HS-004L Terra

Popis produktu

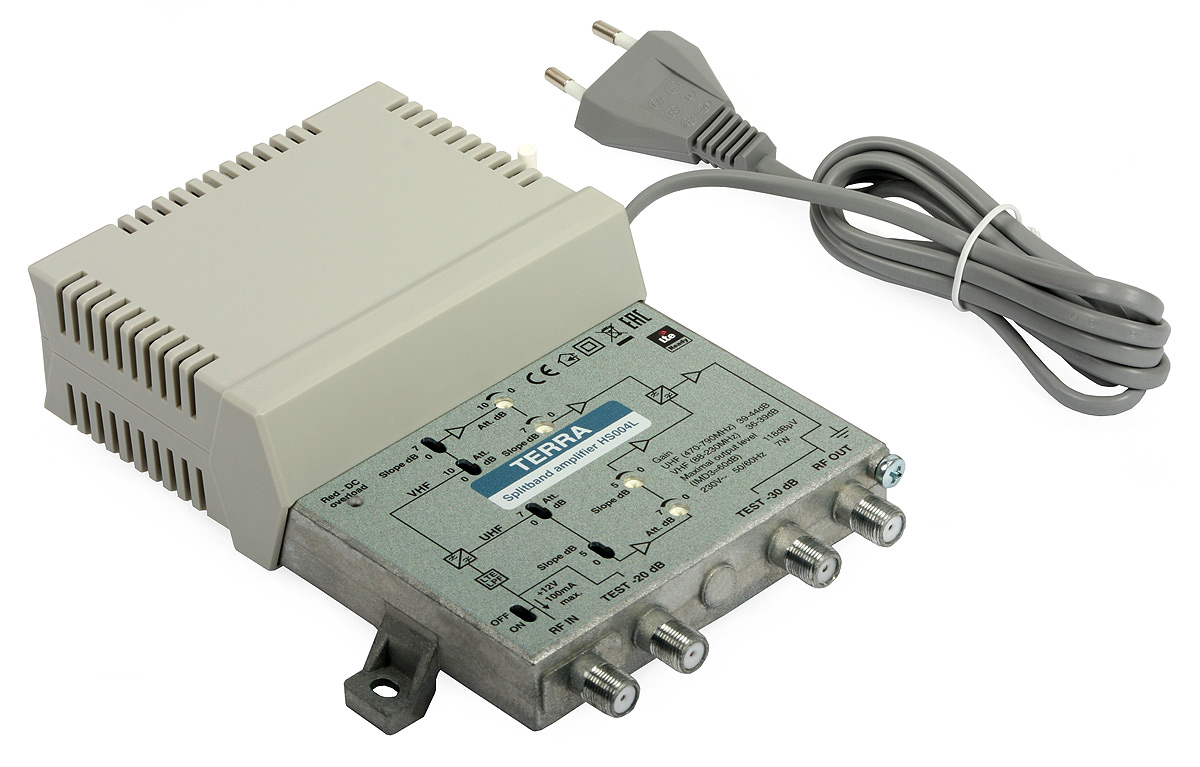

Zesilovač budov HS-004L Terra
Kód zboží: HS-004L
Rozlišovací vlastnosti:
- integrovaný filtr signálu LTE
- 39 dB zesílení v pásmu VHF a 44 dB zesílení v pásmu UHF
- přepínání mezi stupni zesílení pomocí diskrétních spínačů
- dodatečná, plynulá regulace zesílení pomocí potenciometrů
- plynulá regulace svahu pro charakterizaci zesílení
- přepínač On/Off umožňující přenos napětí DC 12 V a proudu o intenzitě 100 mA do anténního předzesilovače
- odlité pouzdro zajišťuje vysokou účinnost stínění a zabraňuje pronikání rušivých signálů dovnitř zařízení
- Záruka – 4 roky
Zesilovač budov HS-004L od společnosti Terra je zařízení určené pro hromadné instalace zahrnující až několik desítek zásuvek. Zesilovač má jeden vstup signálu pro pásma VHF (88-230 MHz) a UHF (470-790 MHz). Maximální zesílení v pásmu VHF je 39 dB, zatímco v pásmu UHF je to 44 dB. Vestavěná předkorekce svahu (prekorece charakteristik kabelů) kompenzuje rozdíl v útlumu kabelu pro vyšší frekvence.
Odlévané pouzdro zajišťuje vysokou účinnost stínění a zabraňuje pronikání rušivých signálů dovnitř zařízení.
Zesilovač HS-004L má přepínač zapnuto/vypnuto umožňující přenos napětí DC 12 V a proudu o maximálním proudu 100 mA do anténního předzesilovače. Maximální výstupní úroveň signálu je 121 dBμV (IMD3=60 dB), což umožňuje jeho bezpečné rozložení do několika desítek zásuvek.
Zesilovač HS-004L se doporučuje zejména pro instalace využívající širokopásmové zesilovače pokrývající pásmo UHF (až do frekvence 790 MHz). Zesilovač HS-005L má vestavěný filtr signálů LTE, který umožňuje eliminovat nežádoucí signály v pásmu 800 MHz (frekvence 791 až 862 MHz) určeném pro realizaci datových služeb (LTE).
Technické údaje:
- Název HS-004L
- Pásmo VHF UHF
- Frekvenční rozsah [MHz] 88...230 470...790
- Zesílení [dB] 36...39 39...44
- Regulace zesílení [dB] 0...20 0...14
- Regulace sklonu [dB] 14 10
- Max. úroveň výstup. IMD3 = 60 dB (DIN45004B) [dBμV] 121
- Max. úroveň výstup. IMD3 = 60 dB [dBμV] 118
- Tlumení odrazů [dB] > 10
- Koeficient šumu [dB] < 6 < 6
- Tlumení testovacího konektoru (vstup/výstup) [dB] -20/-30
- Přepínač DC pro předzesilovač DC 12 V 100 mA max.
- Napájení/příkon AC 230 V 50/60 Hz; 5 W
- Teplotní rozsah provozu [ºC] -20...+50
- Rozměry [mm] 135x180x52
- Hmotnost [kg] 0,7
