Sada převodníků xCOAX4-SET Atte PoE na koaxiální anténní kabel

Popis produktu

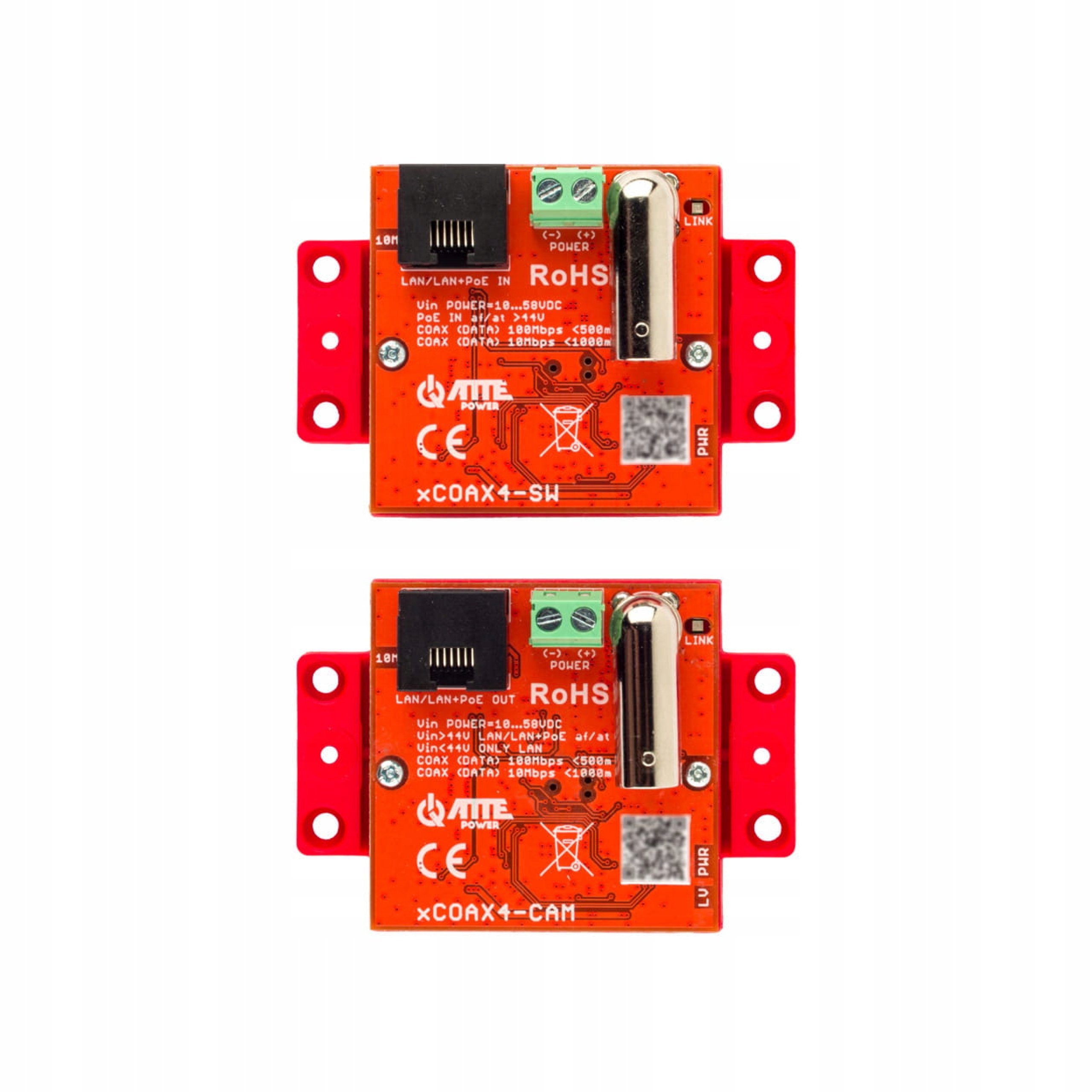

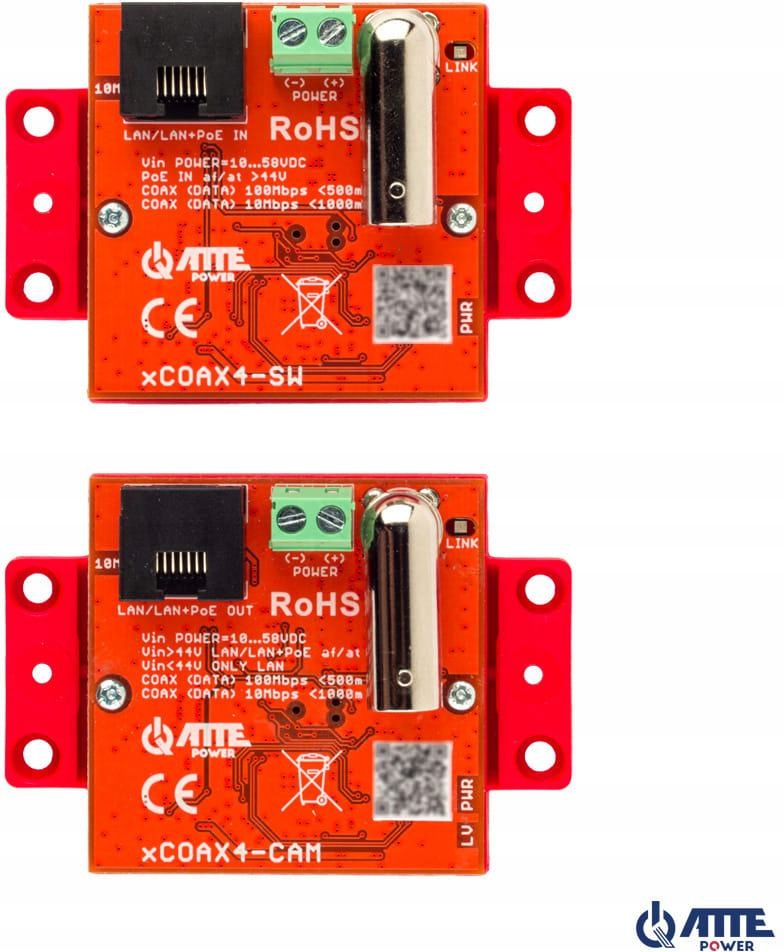

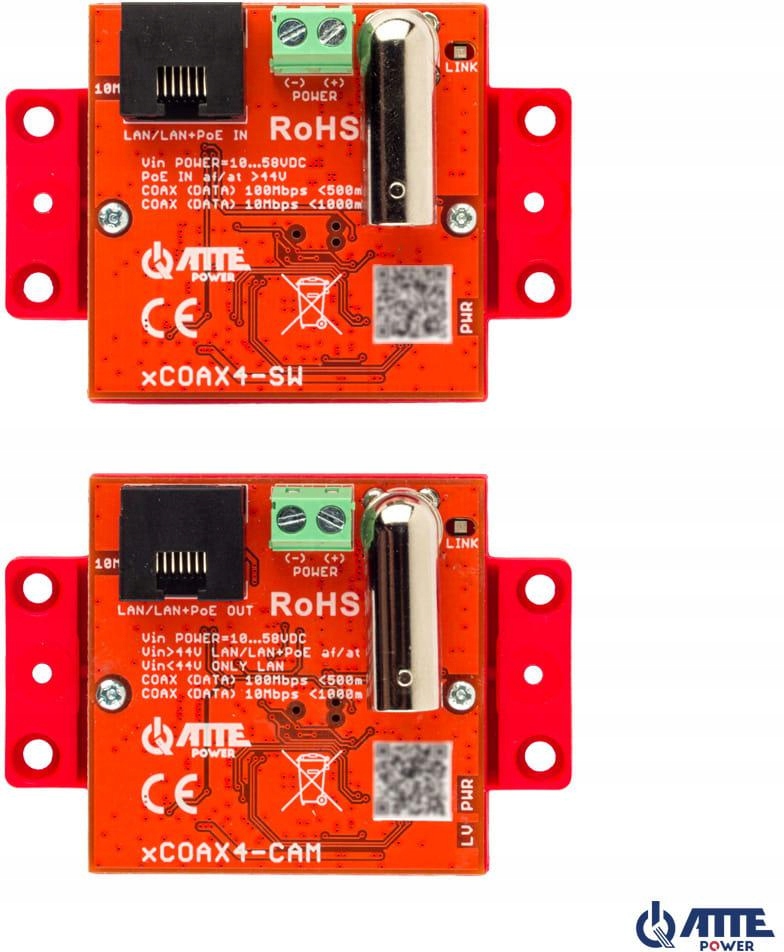

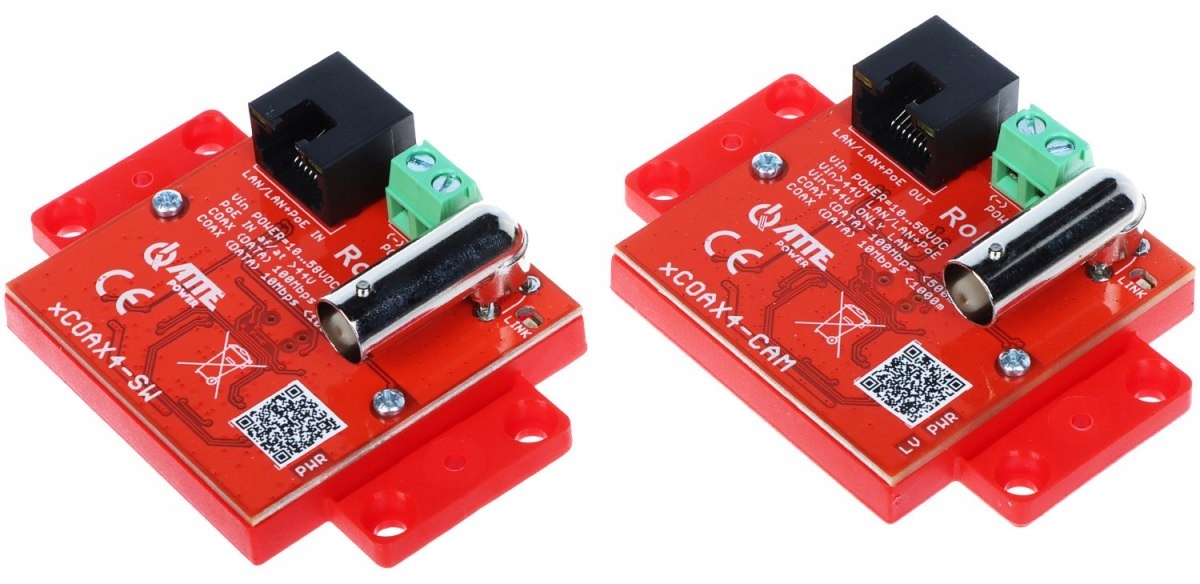

Sada převodníků xCOAX4-SET ATTE
Kód zboží: XCOAX4-SET
xCOAX4-SET je sada aktivních konvertorů pro přenos dat z sítě Ethernet a napájení PoE prostřednictvím typického koaxiálního kabelu používaného v analogovém monitorování.
Zařízení umožňují montáž IP PoE kamer v místech, kde je výměna stávající koaxiální kabeláže nemožná nebo nerentabilní. Modul xCOAX4-SW se napájí z libovolného PoE switche (port RJ45) a prostřednictvím koaxiálního kabelu, umožňuje obousměrnou síťovou komunikaci a napájení modulu xCOAX4-CAM. IP kameru nebo jakékoli síťové zařízení lze připojit k portu RJ45 modulu xCOAX4-CAM na konci linky.
Zařízení lze volitelně napájet ze šroubových konektorů POWER. Pro správné napájení přijímačů PoE musí být napětí vyšší než 44 V DC.
Maximální vzdálenost přenosu dat a napájení PoE závisí na délce a průřezu použitých kabelů a kvalitě použitých BNC konektorů. Velký vliv na stabilitu přenosu má přítomnost dalších kabelů v kabelové trase a dodatečné nepřímé připojení. Maximální délka koaxiálního kabelu je 1000 m. V případě nízké kvality kabelu může být přenosová rychlost snížena na 10Mbps, což bude signalizováno diodou na krytu.
Nejdůležitější vlastnosti a funkce:
- dosah přenosu přes koaxiální kabel až 1000 m s rychlostí 10/100Mbps
- odolnost proti rušení a funkce hlídacího psa v dráze COAX
- možnost napájení z PoE switche 802.3at/af, PoE PASSIVE (xCOAX4-SW) a přes šroubové konektory napětím 10-58VDC
- možnost napájení přijímačů PoE 802.3at/af nebo PoE PASSIVE až do 90 W (při použití všech 4 párů kroucených kabelů pro napájení)
- velmi nízká spotřeba energie – celý okruh 1,35 W
- malé rozměry modulů
- jasná optická signalizace stavu napájení a přenosu dat
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
Sada obsahuje:
- xCOAX4-SW
- xCOAX4-CAM
Zařízení po napájení a správném připojení kabelů navazují komunikaci rychlostí 100Mbps. Pokud se nepodaří navázat stabilní spojení, rychlost přenosu se sníží na 10Mbps. To bude signalizováno rozsvícením diody.
Pokud se nepodařilo navázat spojení, je třeba ověřit kvalitu BNC konektorů na koncích dráhy XCOAX. Dodatečné připojení a rozvětvení dráhy XCOAX mohou znemožnit navázání stabilního přenosu. Je třeba ověřit jejich správnost a odstranit nepotřebné.
LED LV se zacvakne a signalizuje pokles napětí na přijímači XCOAX-CAM pod 44 V DC. Lze ji resetovat pomocí fotografie a opětovného napájení. Její rozsvícení signalizuje nutnost ověřit správnost napájení soupravy. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo znemožní spuštění PoE přijímačů připojených k XCOAX-CAM po restartu.
Zařízení má velmi malé rozměry, což umožňuje snadné zabudování do malých prostor, např. v základně kamery nebo instalační krabici.
Nejpohodlnějším způsobem montáže jsou speciální pouzdra řady ABOX a montážní plechy vybavené systémovým otvorem v rastru o průměru 10,8 mm. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné otevřené části skříně nebo montážního plechu. Pomocí dodatečného adaptéru lze zařízení nainstalovat na lištu TH-35.
Pouzdro umožňuje montáž několika způsoby:
- „Tradičně“ s použitím montážních kolíků na rastru 10.8, který je součástí všech skříní ABOX
- přišroubováním šroubu přes dodatečné otvory na jakýkoli rovný povrch
- s použitím montážního plechu ADD-RACK2U1 nebo ADD-RACK2U2
- s použitím přídavných zámků na kolejnici TH35 (DIN) ADD-TH35
Technické údaje:
- Délka koaxiálního kabelu: až 1000 m
- Délka síťového kabelu LAN: až 100 m
- Signalizace provozu: LED v konektorech RJ45: napájení zařízení / propojení a přenos dat v LAN trati
- Signalizace: propojení a přenos dat v trati COAX / Signalizační dioda nízkého napětí
- Konektory: RJ-45 a BNC (samice)
- Rozsah pracovních teplot: -25 °C... +65 °C
- Rozměry (Š x V x H): 51 x 51 (73) x 23 mm
- Hmotnost: 0,06 kg
- Stupeň ochrany: IP20
- Konstrukce pouzdra: univerzální montážní základna
- Montáž: montážní kolíky, k dispozici jsou další adaptéry pro lištu TH-35 a RACK
