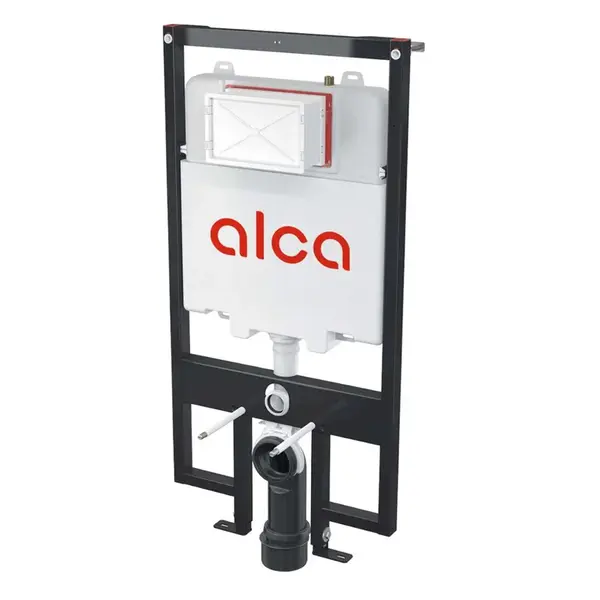

Alcadrain Předstěnové instalace - Předstěnová instalace pro závěsné WC, pro suchou instalaci, stavební výška 1,17 m AM1101/1200

Popis produktu

Předstěnový instalační systém pro suchou instalaci (do sádrokartonu)
- pro závěsné WC
- pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce, stavební hloubka jen 84 mm
- pro tloušťku podlah 0–100 mm
- pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Vlastnosti
- viditelné označení nivelace a středové rysky
- rohový ventil s možností na napojení na potrubní systém Mepla
- konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- duální splachování nezávisle nastavitelné s hygienickou rezervou
- kompatibilní se všemi ovládacími tlačítky Alca
- servisní práce bez použití nářadí
- přívod vody zezadu/shora uprostřed
- nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- montážní hloubka nastavitelná v rozmezí 20–60 mm
- stavební hloubka 84 mm
- nastavitelné výsuvné nohy v rozmezí 0–100 mm
- materiál nosné konstrukce: kov ošetřený práškovou barvou
Technické parametry
- připojení vody zezadu nebo shora montážními otvory G1/2"
- funkční rozsah tlaku vody 0,05 – 1,6 MPa
- doporučený rozsah tlaku vody 0,3 – 0,5 MPa
- standardní nastavení velkého spláchnutí 6 l
- standardní nastavení malého spláchnutí 3 l
- hygienická rezerva 3 l
- objem vody v nádržce 9 l
- zátěžová zkouška 400 kg
Obsah balení
- nádrž s napouštěcí a vypouštěcí armaturou
- samonosný rám
- šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
- fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
- připojovací šroubení G1/2"–G1/2"
- fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- koleno odpadu Slim HT 90/110
- těsnění přívodu, vývodka polypropylen, vrapová vložka
- těsnění odpadu, propojka polypropylen, těsnění propojky
- sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
