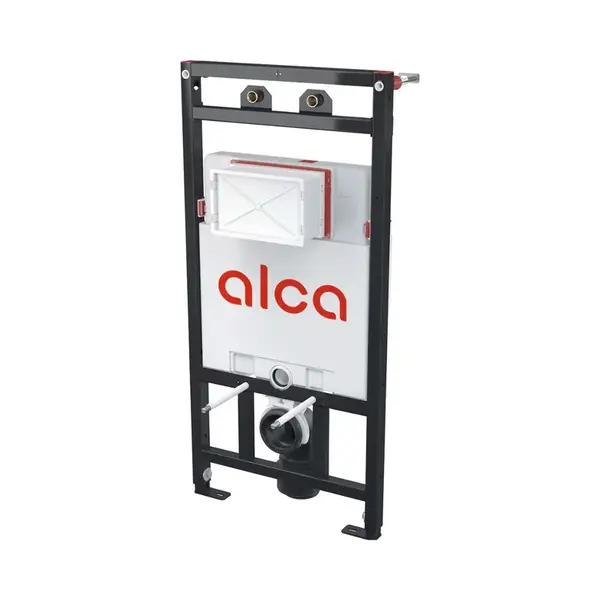

Alcadrain Předstěnové instalace - Předstěnová instalace pro výlevku, se splachovací nádržkou, stavební výška 1,07 m A108F/1100

Popis produktu

Montážní rám s nádržkou pro výlevku s odpadem DN90/110 a baterii - pro montáž nástěnné armatury - pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110 - pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce Vlastnosti - pro vyvedení nástěnné armatury - vestavěná nádržka umožňuje opláchnutí výlevky - výškově stavitelné příčky - otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm - rohový ventil s možností na napojení na potrubní systém Mepla - konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu - nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky - konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce - duální splachování nezávisle nastavitelné s hygienickou rezervou - servisní práce bez použití nářadí - přívod vody zezadu/shora uprostřed - nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost - kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot - nastavitelné výsuvné nohy v rozmezí 0–200 mm - montážní hloubka nastavitelná v rozmezí 20–95 mm - stavební hloubka 125 mm, s odpadním kolenem 160 mm - materiál: kov ošetřený práškovou barvou Technické parametry - připojení vody zezadu nebo shora montážními otvory G1/2" - funkční rozsah tlaku vody 0,05 – 0,8 MPa - doporučený rozsah tlaku vody 0,3 – 0,6 MPa - velké spláchnutí 6 – 9 l - malé spláchnutí 2,5 – 3,5 l - standardní nastavení velkého spláchnutí 6 l - standardní nastavení malého spláchnutí 3 l - hygienická rezerva 3 l - objem vody v nádržce 9 l - zátěžová zkouška 400 kg Obsah balení - nádrž s napouštěcí a vypouštěcí armaturou - samonosný rám - šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8" - fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks - připojovací šroubení G1/2"–G1/2" - fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks - koleno odpadu HT 90/110 s těsněním - fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks - těsnění přívodu, vývodka polypropylen, vrapová vložka - těsnění odpadu, propojka polypropylen, těsnění propojky - kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
