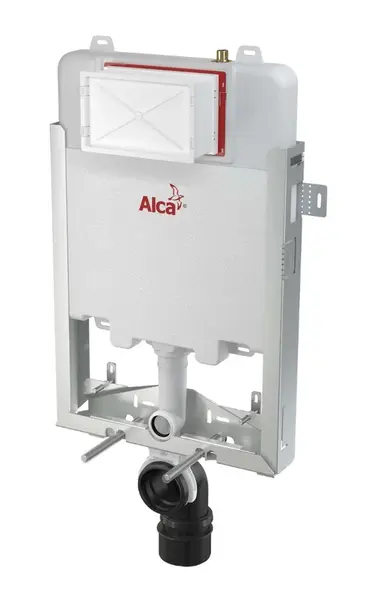

Alcadrain Předstěnové instalace - Předstěnový instalační prvek Renovmodul Slim pro zazdívání AM1115/1000

Popis produktu

Předstěnový instalační systém Renovmodul Slim pro zazdívání - rozměry: 1086 x 528 x 145 mm - rohový ventil s možností na napojení na potrubní systém Mepla - posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm - technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm - konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce - duální splachování, nezávisle nastavitelné s hygienickou rezervou - kompatibilní se všemi ovládacími tlačítky Alcadrain s vyjímkou senzorových tlačítek - servisní práce bez použití nářadí - přívod vody zezadu/shora uprostřed Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost - kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot - montážní výška 1070 mm - montážní hloubka nastavitelná v rozmezí 20-60 mm - stavební hloubka 86 mm, s odpadním kolenem 125 mm - materiál nosné konstrukce: pozinkovaný kov Použití - Pro závěsné WC - Pro zazdění a obezdění k nosné stěně - mokrý proce - stavební hloubka jen 86 m - Vhodný pro rekonstrukce - Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm Technické parametry - Připojení vody zezadu nebo shora montážními otvory G1/2" - Funkční rozsah tlaku vody 0,05-0,8 MPa. - Doporučený rozsah tlaku vody 0,3-0,5 MPa. - Standardní nastavení velkého spláchnutí 6 l. - Standardní nastavení malého spláchnutí 3 l. - Hygienická rezerva 3 l. - Objem vody v nádržce 9 l. - Zátěžová zkouška 400 kg. Součástí balení: nádrž s napouštěcí a vypouštěcí armaturou, pozinkovaný rám včetně nosné konstrukce, šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8", šroub mechanismu 2 ks, fixační set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks, fixační materiál pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks, koleno odpadu HT90/110 polyethylen, PE-HD, těsnění přívodu, vývodka polypropylen, vrapová vložka, těsnění odpadu, propojka polypropylen, těsnění propojky, sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému, kryt servisního otvoru dvoudílný, jednoduše zkrátitelný. Ilustrativní foto
