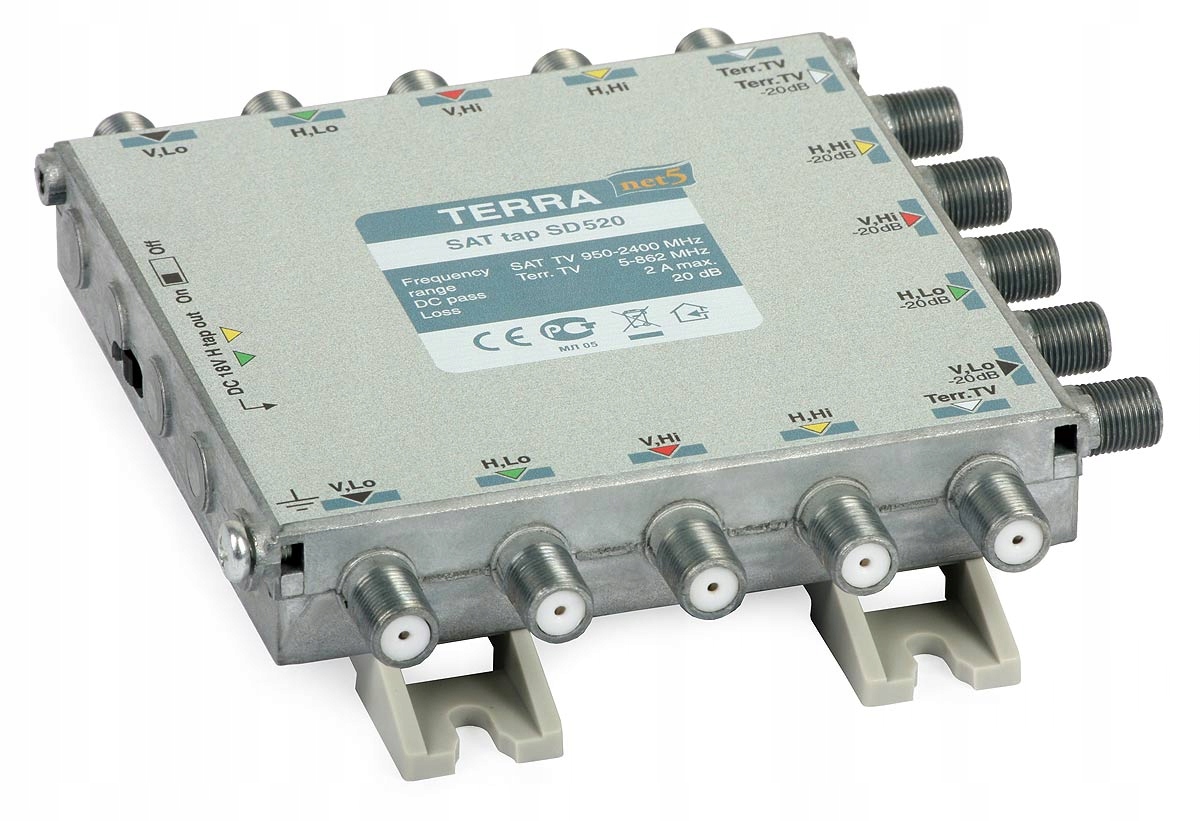

Odbočka Tv/sat SD-520 Terra třída A

Popis produktu

Odbočka TV/SAT SD-520 Terra třída A
Kód zboží: SD-520
Odbočovač se používá v multiswitchových instalacích. Slouží k oddělení signálu z multiswitchové sběrnice. Sběrnice se signálem z jednoho převodníku Quatro se skládá ze čtyř vodičů. Navíc odbočovač také vydává pozemní televizní signál. Odbočovač má přepínač přechodu stejnosměrného proudu, který nastavený do polohy „ON“ propouští konstantní napětí přes koleje „H“ do obou větví. Nastavený v poloze „OFF“ propouští napětí pouze do jedné větve.
Lité pouzdro zajišťuje vynikající stínění v celém rozsahu přenášených frekvencí.
- odbočovač TV/SAT vybavený 5 kolejemi
- používá se v instalacích s multipřepínači využívajícími rozdělení na podsítě
- nahrazuje 5 samostatných odbočovačů TV/SAT
- má vypínatelný stejnosměrný proudový průchod
- odlité pouzdro zaručující vysokou úroveň stínění – třída A
Technické údaje:
- Typ zboží Odbočovač
- Série SD-5xx
- Model SD-520
- Značka TERRA
- Typ RTV/SAT
- Vnitřní použití
- Vstupy 5
- Výstupy 10
- Frekvenční rozsah RTV 5-862 MHz
- SAT 950-2400 MHz
- Přechodový útlum RTV 1,1 dB
- SAT 0,8 dB
- Tlumení v odbočném okruhu RTV 20 dB
- SAT 18...22 dB
- Oddělení vstupů SAT/SAT 30 dB
- RTV/SAT 30 dB
- Přechod DC – max 0,5 A
- dráha H max 2 A (1 pro jednu linku)
- RTV dráha max 0,1 A
- Tlumení odrazů > 10 dB
- Třída stínění A
- Typ konektoru F
- Pracovní teplota -20...+50 °C
- Rozměry 126 x 135 x 30 mm
- Hmotnost 0,44 kg
