50-deskový výměník tepla 110 kW Nordic Izolace

Popis produktu

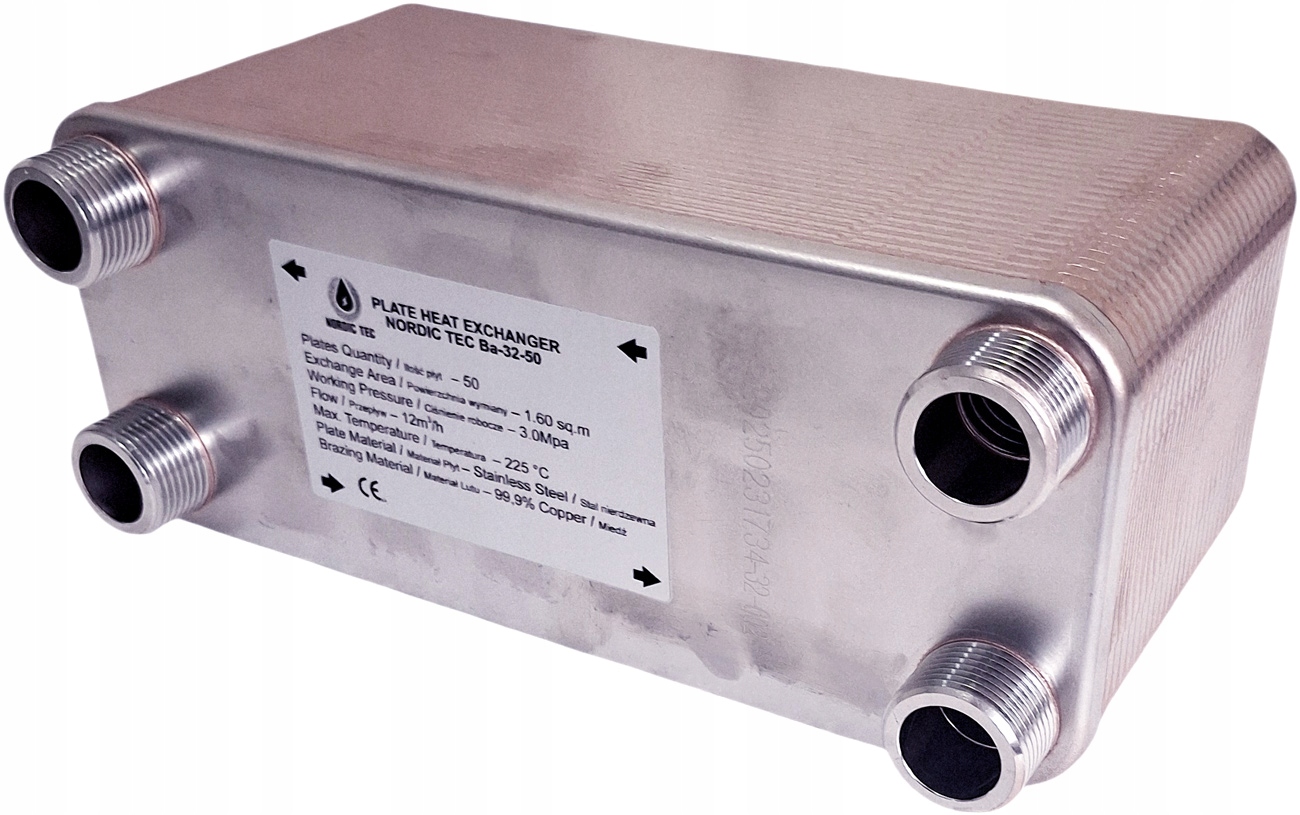

Deskový výměník tepla NORDIC TEC Ba-32-50 s tepelným obalem
4x 1" přípojky
s tepelnou izolací
✅Renovaná značka výměníků tepla Nordic Tec. Díky značce rozpoznatelné v Polsku i v Evropě získáte záruku spolehlivého provozu zařízení po mnoho let.
Technické detaily:
- Nerezová ocel 316L, pájená mědí 99,9% Cu
- Výkon topení – 50 až 110 kW
POZOR – Nominální výkon je maximální, dosažitelný při vysokých parametrech napájení. Není to ekvivalent výkonu kotle nebo zařízení.
✅ Výměník by měl být vybrán osobou, která má přehled (a ne každý instalatér má zkušenosti s problematikou, jako je správný výběr deskového výměníku tepla).
- Připojení: 4x 1"
- Pracovní tlak – až 30 barů
- Testovací tlak – 45-60 bar
- Maximální provozní teplota: až +230 °C
- Průtok – 12 m3/h
- Výměnná plocha – 1,60 m2
- 100% nový
Certifikováno – CE podle tlakové směrnice
Výměník má certifikaci podle směrnice PED, tzv. tlakovou směrnici. Na požádání vystavujeme tzv. prohlášení o shodě.
Rozměry výměníku:
- Délka (A) – 286 mm
- Šířka (B) – 116 mm
- Tloušťka (F) – 127 mm
- Rozteč přípojek (C) – 243 mm
- Rozteč přípojek (D) – 72 mm
Informace o polypropylenové izolaci:
- Materiál – pěna na bázi polypropylenu
Jedná se o izolační materiál, který je mnohem lepší než polyuretanová pěna používaná většinou firem tradičně.
Tepelná vodivost materiálu je nižší než u běžných polyuretanových izolací.
- Tloušťka pěny – cca. 24mm
Je mnohem silnější než většina izolací na trhu, takže výrazně překonává ostatní izolace z hlediska účinnosti. Většina izolací dostupných na trhu nepřesahuje tloušťku 15-20 mm, což způsobuje, že námi nabízená izolace je jednou z nejtlustších na trhu.
- Maximální provozní teplota – 115 °C
Rozměry izolace:
A – 175 mm, B – 358 mm, C – 127 mm, D – 310 mm, E – 125 mm, F – 58 mm, G – 165 mm
Použití:
- Připojení kotlů na tuhá paliva a krbů s vodním pláštěm k systému uzavřenému v systému CO
- Spolupráce s plynovými kotli, solárními kolektory (solárními panely) a ohřívači CWU
- Připojení podlahového vytápění
- Všechny druhy instalací CO a CWU
- Spolupráce s tepelnými čerpadly (např. geotermální vytápění)
- Výměna tepla, vytápění a chlazení v průmyslových strojích různých průmyslových odvětví
- Chlazení potravinářského průmyslu (např. při výrobě džusů, mléka, piva)
- Připojení instalace k městské síti
Výměník připojujeme vždy protiproudově – pro dosažení maximální účinnosti.
Proč deskový výměník?
- Mají vysoký koeficient výměny tepla v přepočtu na rozměry
- pájené ve vakuových pecích vytvářejí konstrukci extrémně odolnou vůči změnám tlaku a teploty
- snadná montáž a relativně jednoduchá konstrukce
- snadnost případného čištění
- možnost připojení dalších topných okruhů k již existujícím instalacím
Konstrukce výměníku tepla NORDIC TEC
Deskové výměníky tepla jsou zařízení pracující průtokově, způsobem, který nehromadí vodu (na rozdíl od zásobníků). Povrch tepelné výměny tvoří ocelové dlaždice o tloušťce 0,3-0,4 mm (nerezová ocel), které jsou vzájemně spojeny pomocí měděné pájky 99,9% Cu (nebo niklové, pokud jde o průmyslové použití, které nespolupracuje s mědí). Minimalizovaná tloušťka desek je v tomto případě výhodou, která umožňuje maximálně efektivní výměnu teplot mezi médii umístěnými na obou stranách desky.
Průtok tekutin vyměňujících teplo je zaměřen na každý druhý kanál vytvořený topnými deskami, tyto kapaliny jsou od sebe odděleny a nemíchají se navzájem, přestože se vyměňují teplotou. Pájené výměníky představují pevně sdruženou, vzduchotěsnou a nerozebíratelnou konstrukci díky dlouhodobému procesu pájení ve vakuových pecích. Speciální profilování ocelových dlaždic zajišťuje turbulentní průtok (rozbouřený pro dosažení lepší účinnosti tepelné výměny). To umožňuje velmi efektivní práci a zabraňuje hromadění nečistot uvnitř výměníku. To je velmi důležité vzhledem k očekávané dlouhověkosti zařízení.
