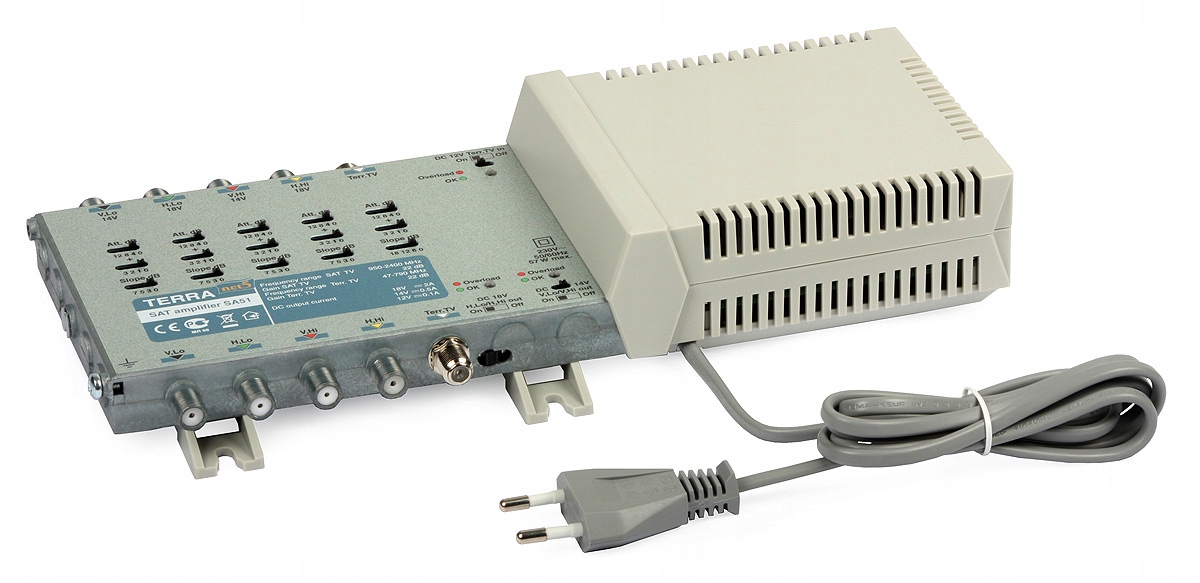

Zesilovač SA-51 Terra Pro 5W Multipřepínače

Popis produktu

ZESILOVAČ SA-51 TERRA PRO 5W MULTIPŘEPÍNAČE
Kód zboží: SA-51
Zesilovač multiswitchové sběrnice SA-51 je určen pro použití v hromadných SMATV systémech. Vybaven čtyřmi satelitními vstupy a jedním vstupem DVB-T/Radio umožňuje zesílení a vyrovnání úrovně signálu na vstupu instalace.
Mezi hlavní úkoly zařízení patří:
- zesílení a vyrovnání úrovně IF signálů pro 4 páry polarizace-pásmo,
- zesílení a vyrovnání úrovně DVB-T a rádiového signálu,
- kompenzace charakteristik útlumu koaxiálního kabelu,
- napájení dalších prvků instalace, jako jsou: LNB převodníky, předzesilovače DVB-T, multipřepínače nebo jiné zesilovače sběrnice.
- odlité pouzdro zaručující vysokou úroveň stínění – třída A
- Záruka – 4 roky
Použití zesilovačů SA-51/51D umožňuje výstavbu rozsáhlých multipřepínačových systémů čítajících až několik set zásuvek. Regulace úrovně signálů pomocí spínačů zajišťuje stabilitu parametrů v průběhu času. Odlévané pouzdro zajišťuje vysokou účinnost stínění a zabraňuje pronikání rušivých signálů dovnitř zařízení.
Zařízení má zesilovač push-pull v pozemním televizním vysílání a vestavěný impulsní napájecí zdroj s ochranou proti zkratu. Je možné realizovat napájení televizních předzesilovačů napětím 12 V v DVB-T dráze.
Technické údaje:
- Název SA-51
- Pracovní pásmo [MHz] SAT 950 – 2400
- DVB-T/Radio 47 – 790
- Zesílení [dB] SAT 22
- DVB-T/Radio 22
- Regulace zesílení [dB] SAT 0...-15, krok 1 dB
- DVB-T/Rádio 0...-15, krok 1 dB
- Korekce útlumu kabelu [dB] SAT 0/3/5/7
- DVB-T/Rádio 0/6/12/18
- Separace [dB] SAT/SAT 30
- SAT/DVB-T 30
- Vlastní šum [dB] < 9
- Max. úroveň pozemního televizního signálu (IMD3=60 dB)**** [dBμV] 109
- Max. úroveň signálu SAT (IMD3=35 dB)**** [dBμV] 114
- Napájení ostatních zařízení syg. V 14V 0,5A max. (spínač)
- dráha syg. H 18V 2A* max. (spínač)
- TV dráha nazvaná 12V 0.1A* max. (spínač)
- Třída stínění A
- Přechod DC v sygové dráze H 2A* max
- Výkon 230VAC 50/60Hz 5W**
- Rozsah provozních teplot [ºC] -20...+50
- Rozměry [mm] 284x135x52
- Hmotnost [kg] 1
*max. 1A v jedné linii
**bez externího DC zatížení; s maximálním zatížením 55 W
***napájení po signálních vedeních H
****pro 2 nosné osoby
