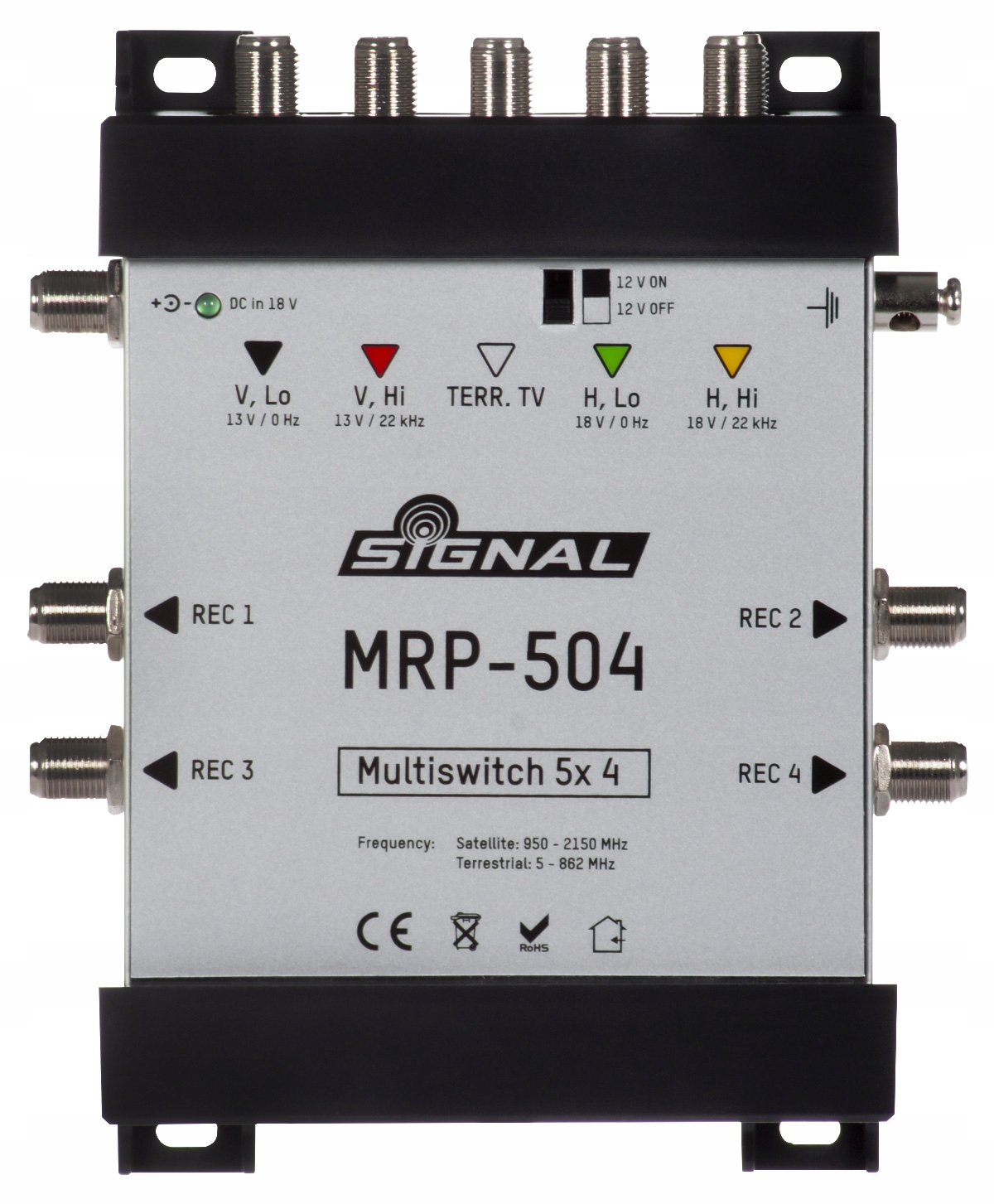

Multipřepínač Signal MRP-504 5-vstup/4-výstup

Popis produktu

Multipřepínač Signal MRP-504 5-vstup/4-výstup
Kód zboží: MRP-504
Multipřepínač MRP-504 Signal 5/4 s pasivním pozemním televizním systémem
- radiální multipřepínač
- vstupy: 4 z quatro převodníku, 1 pozemní DVB-T
- výstupy: 4 pro SAT tunery
- pasivní FM/DVB-T dráha vybavená přepínačem On/Off 12 V DC
- Rozdělení mezi vstupy je větší než 25 dB
- vysoká separace výstupů: 30 dB (žádné přeslechy mezi pásmy a polarizacemi)
- předběžná korekce vlastností kabelu
- velmi vysoká vstupní úroveň: 105 dBμV
- vysoká výstupní úroveň: 100 dBμV
- kontrolky napětí napájecího zdroje a multipřepínače (jednoduchá diagnostika výpadku napájení nebo zkratu v pozemní dráze)
- přípojka uzemnění
- kompaktní rozměry 146×120×42 mm
- externí napájecí zdroj DC 18 V 1 A
Nová řada multipřepínačů Signal umožňuje realizaci RTV/SAT instalací v rodinných domech a malých obytných a kancelářských budovách. Multipřepínače jsou určeny pro práci uvnitř budovy. Vícepásmové přepínače jsou určeny pro instalace založené na topologii hvězd. V tomto typu systémů se kabely z koncových zásuvek sbíhají v místě montáže multipřepínače nebo skupiny multipřepínačů. Vysoká separace výstupů (žádné přeslechy mezi pásmy a polarizacemi) a vestavěná předkorekce charakteristik kabelů umožňují eliminovat vliv útlumu kabelu rostoucího s frekvencí.
Přepínač je vybaven pasivním pozemním televizním vedením, proto se doporučuje použití anténního předzesilovače nebo zesilovače, který kompenzuje útlum multipřepínače (12 dB) a pasivních prvků v instalaci (kabelu, zásuvek, konektorů) v pozemním televizním vysílání. Při výběru zesilovače je třeba vzít v úvahu také úroveň signálu z vysílače (výkon a výška zavěšení vysílače, vzdálenost k přijímacímu bodu, zisk antény, tvarování terénu mezi vysílačem a přijímačem).
Multipřepínač je vybaven vypínačem napětí 12 V v anténní dráze. Pro napájení zesilovače je nutné jej nastavit do polohy „zapnuto“. Pokud je použit zesilovač s vlastním napájením, např. AWS 1/1 F B1216 (s regulací zesílení) – ponechte spínač v poloze „Vypnuto“.
Použití samostatného zesilovače má následující výhody:
- optimalizace nákladů na instalaci
- výběr nejvhodnějšího zesilovače (úroveň zesílení, místo instalace, samostatná regulace VHF a UHF)
- napájení zesilovače z multipřepínače (není potřeba samostatný napájecí zdroj)
Zařízení realizuje distribuci signálu z jednoho satelitu, pozemní televize a FM rádia maximálně do čtyř zásuvek. Můžeme je tedy připojit ke čtyřem jednohlavým satelitním tunerům. Pokud má tuner pevný disk (PVR), je pro jeho potřeby nutné rezervovat dva výstupy multipřepínače. Nevyužité výstupy multipřepínače je třeba zatížit rezistorem 75 ohmů.
Technické údaje:
- Typ zboží Multipřepínač
- Počet převodníků 1x quatro
- Řada MRP-5xx
- Model MRP-504
- Značka Signal
- Konečný typ
- Typ klasický
- Vnitřní použití
- Typ spolupracujícího převodníku quatro ANO
- wideband NE
- Počet vstupů 5
- Počet výstupů Legacy 4
- Televizní dráha aktivní NE
- napájení předzesilovače ANO
- napětí DC 12 V
- proudová účinnost 0,25 A
- pasivní ANO
- útlum 12±1,5 dB
- Vstup pásma RTV 5-862 MHz
- pásmo SAT IF 950-2150 MHz
- úroveň signálu RTV max 105 dBµV
- úroveň signálu SAT IF max 105 dBµV
- Výstup pásma RTV 5-862 MHz
- pásmo SAT IF 950-2150 MHz
- úroveň signálu RTV na výstupu 1-4 max 100 dBµV
- úroveň signálu SAT IF na výstupech 1-4 max 100 dBµV
- Oddělení vstupů SAT IF >30 dB
- Oddělení výstupů RTV >22 dB
- SAT IF >28 dB
- Napájení na vstupech RF H/Lo, H/Hi 18 V
- V/Lo, V/Hi 13 V
- RTV 12 V
- Řídicí signály 13/18V, 0/22kHz
- Odlitkové pouzdro NE
- Dálkově napájeno NE
- Vestavěný napájecí zdroj NE
- Shoda s nařízením MTBiGM NE
- Napájení DC 18 V
- Pracovní teplota -20...+50 °C
- Rozměry 146 x 120 x 42 mm
- Hmotnost 0,3 kg
