Popis produktu

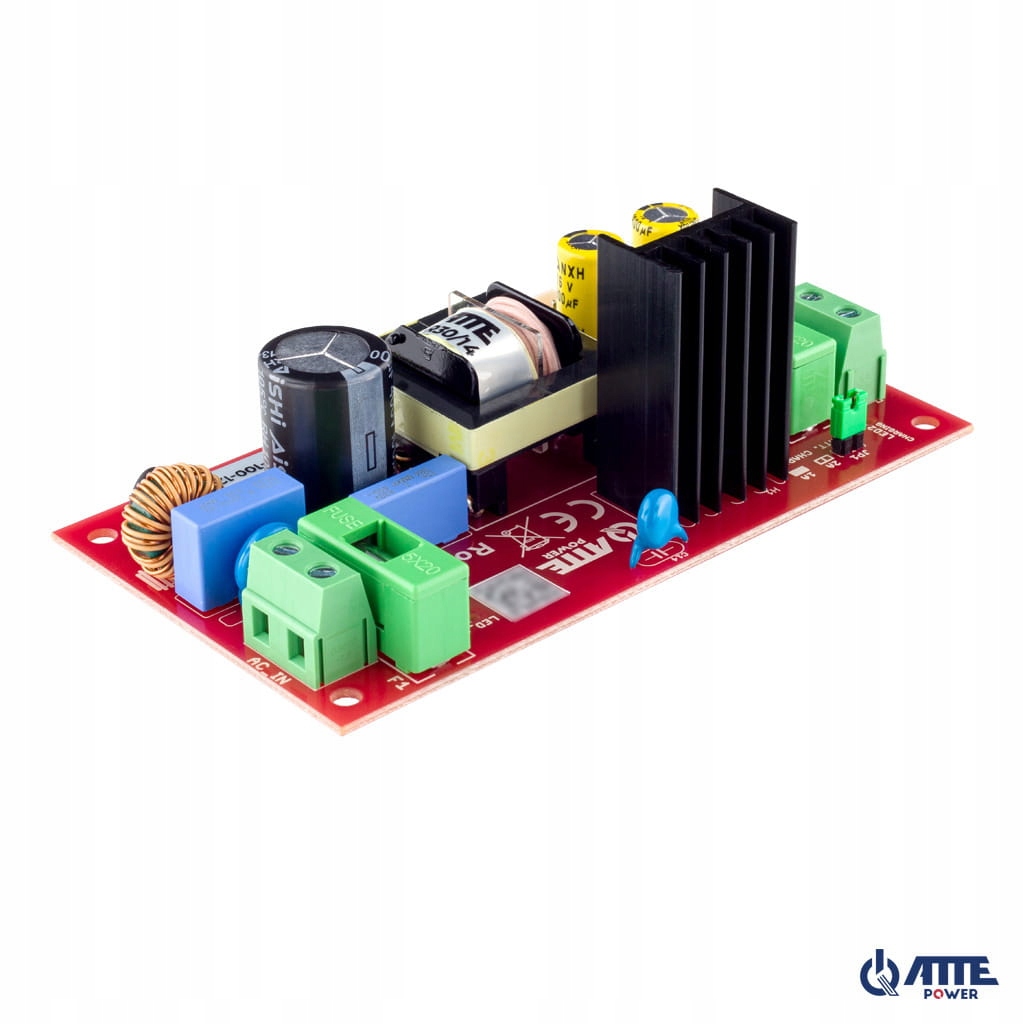

Vyrovnávací napájecí zdroj AUPS-100-122-OF ATTE
Kód zboží: AUPS-100-122-OF
Napájecí zdroj SMPS 12V, Vin 230VAC, Vout 10,8...14,4VDC, Iout 8A, Ich 1/2A, Pout 100W, modul pro zabudování
- dlouhá doba udržení napájení ve srovnání s klasickými systémy využívajícími napájecí zdroje UPS
- úspora energie a nízké předehřívání vnitřku skříně díky vysoké účinnosti napájecího zdroje (90 %)
- ochrana proti zkratu (SCP), přetížení (OLP), tepelné ochraně (OHP) a přepětí
- ochrana baterie před nadměrným vybitím (UVP), přetížením a zpětným připojením
- možnost spuštění bez síťového napájení (z baterie)
- technické výstupy OUF a ACF (kontrola provozu a integrace s ostatními systémy)
- snadná montáž do skříní řady ABOX s otvorem pro systém v rastru o průměru 10,8 mm
AUPS-100-122-OF je napájecí zdroj se zvýšeným napětím a zvýšeným nabíjecím proudem baterie určený pro instalace pracující při cyklických výpadcích síťového napětí.
Zařízení je vhodným řešením problému vyrovnávacího napájení přijímačů vyžadujících nepřetržitý provoz při výpadcích síťového napětí. Použití vyrovnávacího napájecího zdroje umožňuje výrazně prodloužit dobu provozu systému ve srovnání s aplikacemi využívajícími klasický záložní zdroj UPS.
Používá se použití, při napájení z pouličních lamp, v systémech typu Tower CCTV a dalších místech, kde je napájení pravidelně vypnuto.
Systém je přizpůsoben pro práci s bezúdržbovými bateriemi SLA (gelové a AGM).
DOPLŇUJÍCÍ INFORMACE:
- použití přídavného měniče série ASUC umožňuje zvýšit výstupní napětí a přizpůsobit jej požadavkům instalace (např. až 24 / 48 / 55 VDC)
- Pro přijímače vyžadující stabilní napájení 12 VDC, jako jsou rekordéry a síťové disky NAS, doporučujeme použití dodatečného stabilizačního modulu řady AVC nebo AVIC
- Pro rozšíření napájecího zdroje na 8 výstupních kanálů je nutné použít pojistkový modul AF-08-00-OF
Napájecí zdroj řady AUPS určený pro průmyslové televizní systémy CCTV, systémy kontroly přístupu a zabezpečovací systémy. Zařízení je vhodným řešením problému vyrovnávacího napájení přijímačů vyžadujících nepřetržitý provoz při periodických výpadcích síťového napětí. Použití vyrovnávacího napájecího zdroje umožňuje výrazně prodloužit dobu provozu systému ve srovnání s aplikacemi využívajícími klasický záložní zdroj UPS. Systém je přizpůsoben pro práci s bezúdržbovými bateriemi SLA (gelové a AGM).
Konstrukce OF (Open Frame) umožňuje zabudování zařízení do libovolného pouzdra, avšak nejpohodlnějším způsobem montáže jsou speciální pouzdra řady ABOX a montážní plechy vybavené systémovým otvorem v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné vytvořené části krytu nebo montážního plechu.
Technické údaje:
- Akumulátor 1 x akumulátor nebo AGM 12 V
- Výstupní napětí 10,8 ... 14,4 VDC
- Výstupní proud
- 8 A – nepřetržitý
- 10 A – maximální (podzásoba nabíjení baterie)
- Výkon napájecího zdroje
- 100 W – nepřetržitý
- 120 W – maximální (při nabíjení baterie)
- Účinnost 90% @100 W
- Vstupní napětí 190 ... 260 VAC, 50 Hz
- Nabíjecí proud akumulátoru 3 A nebo 6 A (volitelný pomocí ventilu JP1)
- Zabezpečení vstupu napájecího zdroje Pojistka proti tavení 3,15 A
- Zabezpečení výstupu napájecího zdroje
- Napájení ze sítě:
- Elektronické zabezpečení
- přetížení na úrovni 12 A (automatický návrat po zkratu)
- Práce s akumulátorem:
- Pojistka tavná 10 A
- Ochrana obvodu baterie
- Před opačným připojením a přetížením:
- Pojistka tavná 10 A
- Před hlubokým vybitím:
- Odpojení baterie pro napětí nižší než 10,8 V
- Signalizace
- LED1 (žlutá) – přítomnost síťového napětí
- LED2 (zelená) – přítomnost výstupního napětí
- LED3 (červená) – nabíjení akumulátoru
- Technické výstupy
- OUF – žádné napětí +DC_OUT (NC)
- ACF – žádné střídavé napětí (NC)
- Výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
- Spuštění při výpadku napájení AC Tlačítko START
- Konstrukce skříně Žádná – modul pro zabudování
- Montáž Zacvakávací distanční kolíky, montážní otvory v rastru 10,8 mm
- Pracovní teplota -25 ... +50 °C
- Rozměry (Š x V x H) 118 x 65 x 45 mm
- Hmotnost 0,15 kg
