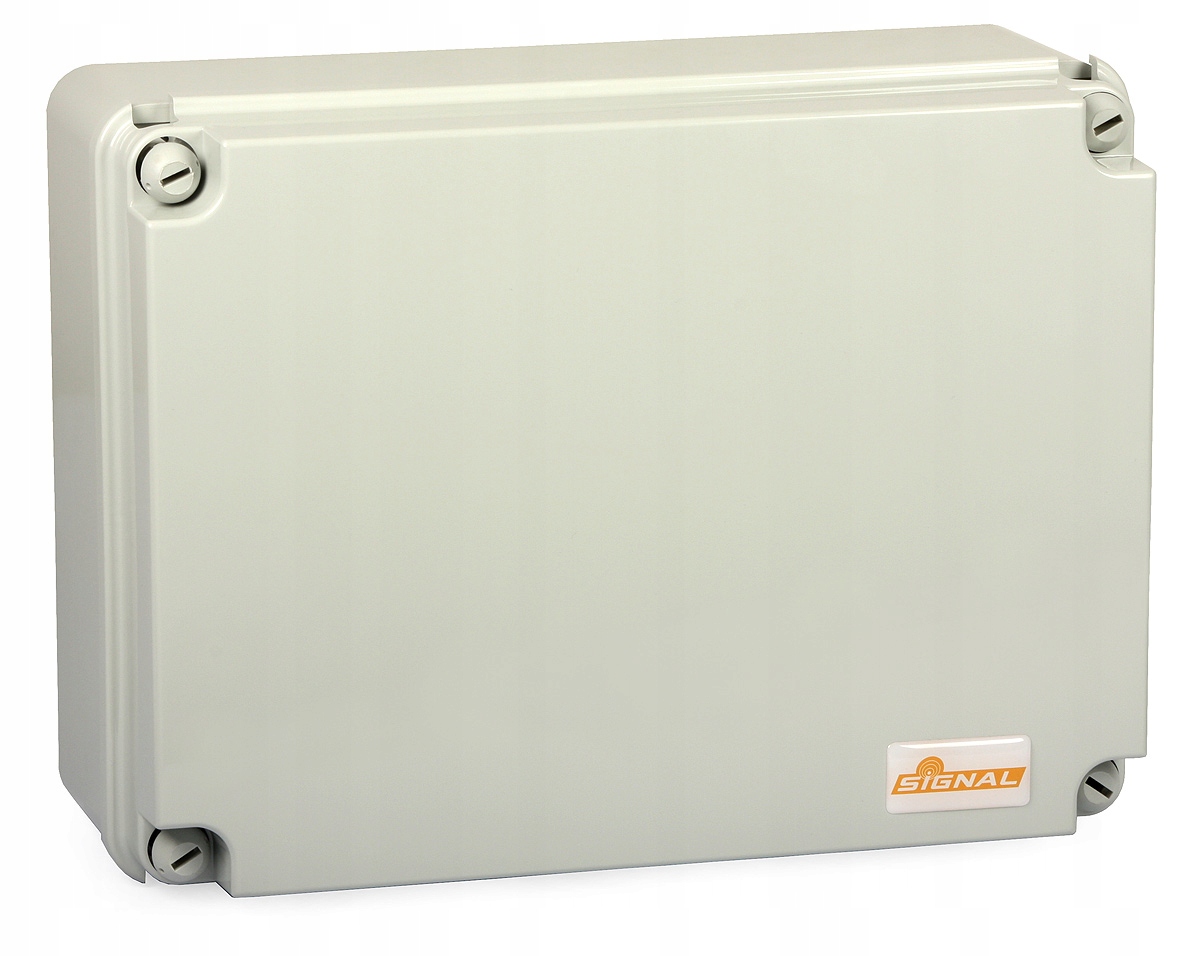

Přepěťová ochrana Signal 12. třídy.

Popis produktu

Přepěťová ochrana Signal 12. třídy.
Kód zboží: SIGNAL-SKŘÍŇKA
Přepěťová ochrana Signal byla navržena tak, aby poskytovala komplexní ochranu pro televizní instalaci, zejména multipřepínačovou instalaci. Tento prvek umožňuje chránit systém před účinky přepětí a napětí způsobených v potrubí atmosférickými výboji.
V souladu s ustanoveními nařízení Ministerstva dopravy stavebnictví a námořního hospodářství ze dne 6. listopadu 2012 (Úř. 2012 č. 0 poz. 1289 2013.02.23: „Anténní instalace přesahující střechu a delší řetězce anténních instalací v budovách (přesahující 10 m) by měly být chráněny ochrannými prvky proti přepětí z přímého a nepřímého výboje. "
Krabička je vybavena 12 ochrannými prvky umožňujícími zabezpečení:
- 2 multipřepínačové satelitní dráhy (celkem 8 vodičů – 4 páry polarizace – pásmo pro každý satelit),
- 2 rozhlasové tratě (FM, DAB),
- 2 pozemní televizní dráhy DVB-T (UHF1, UHF2).
Charakteristické vlastnosti:
- 12 chráničů umožňujících zabezpečení 12 signálních drah,
- vnější schránka,
- vnější kryt je namontován pomocí 4 šroubů,
- možnost montáže na stěnu nebo stožár (držák a šrouby jsou součástí balení),
- otvory umožňující snadné zavedení a vyvedení kabelů,
- zemnící svorka,
- hadicová spona umožňující uspořádání kabelů,
- vnitřní pozinkovaný plech
Kabely vyvedené z krabice je pak nutné připojit k prvním aktivním prvkům v instalaci (zesilovače multiswitchové sběrnice, zesilovače pozemní televize apod.). ). Montáž boxu na stožár umožňuje snadné provedení spojení s uzemněním (např. přes samotný stožár).
Krabice byla navržena tak, aby umožňovala snadné vedení kabelů a použití všech typů konektorů. Pro propojení antén s chrániči se doporučuje použít kabel Triset-113 PE a konektory PCT-TRS-9-NT; v kabelové sběrnici se v případě velkých vzdáleností doporučuje používat sběrnicové kabely, např. Triset-11 PE a konektory PCT-11-DFG.
Pro montáž boxu na stožár je nutné dokoupit 2 cybanty M8.
Technické údaje:
- Název: Přepěťová ochrana Signal
- Počet chráničů 12
- Uzemňovací svorka Ano
- Možnost montáže venku Ano
- Počet vstupních otvorů 1
- Průměr vstupního otvoru [mm] 45
- Počet výstupních otvorů 12
- Průměr výstupního otvoru [mm] 16
- Rozměry [mm] 350x225x128
- Hmotnost (s úchytem) [kg] 2,3
- Informace o chráničích n/t
- Pracovní pásmo [MHz] 5 – 2400
- Vstup F zásuvka
- Výstupní konektor F
- Tlumení hluku [dB] typické pro 0,8 pro 1 GHz
- typické 1,2 pro 2 GHz
- Přizpůsobení [dB] typické 12
- Maximální proud [kA] pro 8/20 [µs] 8
- Impedance [Ω] 75
- Přechod stejnosměrného proudu Ano
- DC průrazné napětí [V] při 100 [V/s] 230+/-42
- Koeficient stínění [dB] > 90 (EN 50083-2/A1, třída A)
- Úroveň ochrany [V] při 1 [kV/µs] ≤ 800
