Multipřepínač MV-508 Terra 5-WE/8-WY Abcv

Popis produktu

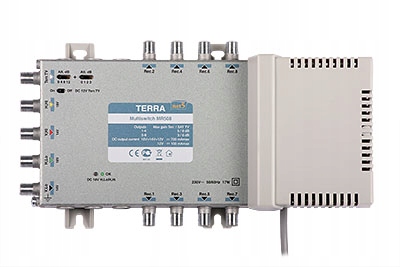

Multipřepínač MV-508 TERRA 5-WE/8-WY
Kód zboží: MV-508
Multipřepínače řady MV jsou navrženy tak, aby umožňovaly práci ve středních a velkých hromadných televizních instalacích RTV+SAT. Mohou být také použity v menších domácích instalacích.
Multipřepínač MV-508 má aktivní (zesílenou) dráhu pozemního a satelitního televizního vysílání. Regulace úrovně signálu pro každou ze satelitních drah a DVB-T se provádí pomocí vyhrazených přepínačů. Takový způsob konfigurace zajišťuje větší stabilitu nastavených parametrů oproti tradičním řešením založeným na potenciometrech.
Odlévané pouzdro zajišťuje vysokou účinnost stínění a zabraňuje pronikání rušivých signálů dovnitř zařízení. Vysoká úroveň výstupního signálu, vestavěná předkorekce charakteristik útlumu koaxiálních kabelů a stupňování útlumu na výstupech multipřepínače umožňují budování velkých instalací, u kterých délka účastnických přípojek dosahuje až 80 m.
Napájení multipřepínače lze realizovat pomocí použití zesilovače sběrnice SA-51 nebo z lokálně připojeného napájecího zdroje. Z jednoho zdroje je možné napájet více zařízení (maximální odběr proudu přes multipřepínač 100 mA).
Záruka – 4 roky
Technické údaje:
- Název MV-508
- Počet vstupů 5
- Počet výstupů 8
- Pracovní pásmo [MHz] SAT 950 – 2400
- DVB-T/Radio 47 – 790
- Zesílení (prekorece útlumu kabelu) [dB] SAT výstupy 1-4 5...14
- výstupy 5-8 4...12
- výstupy 9-12 –
- výstupy 13-16 –
- DVB-T/Radio výstup 1-4 -1...5
- výstupy 5-8 – 2...3
- výstupy 9-12 –
- výstupy 13-16 –
- Regulace zesílení [dB] SAT 12, krok 4dB
- DVB-T/Radio 15, krok 1 dB
- Max. úroveň signálu SAT (IMD3=35 dB)* [dBμV] 105
- Max. úroveň pozemního televizního signálu (IMD3=60 dB)* [dBμV] výstup 1-4 88
- výstupy 5-8 86
- výstupy 9-12 –
- výstupy 13-16 –
- Oddělení vstupů SAT [dB] > 30
- Oddělení výstupů [dB] pásmo SAT > 30
- pásmo DVB-T > 35
- Spotřeba proudu z přijímače [mA] < 65
- Maximální odběr proudu z linky H a externího zdroje napájení 18 V 100 mA
- Řídicí signály 14/18V, 0/22kHz
- Rozsah provozních teplot [ºC] -20...+50
- Rozměry [mm] 187x135x30
- Hmotnost [kg] 0,6
