Digitální osciloskop DSO138 LCD 2,4" Tft, Ardui

Popis produktu

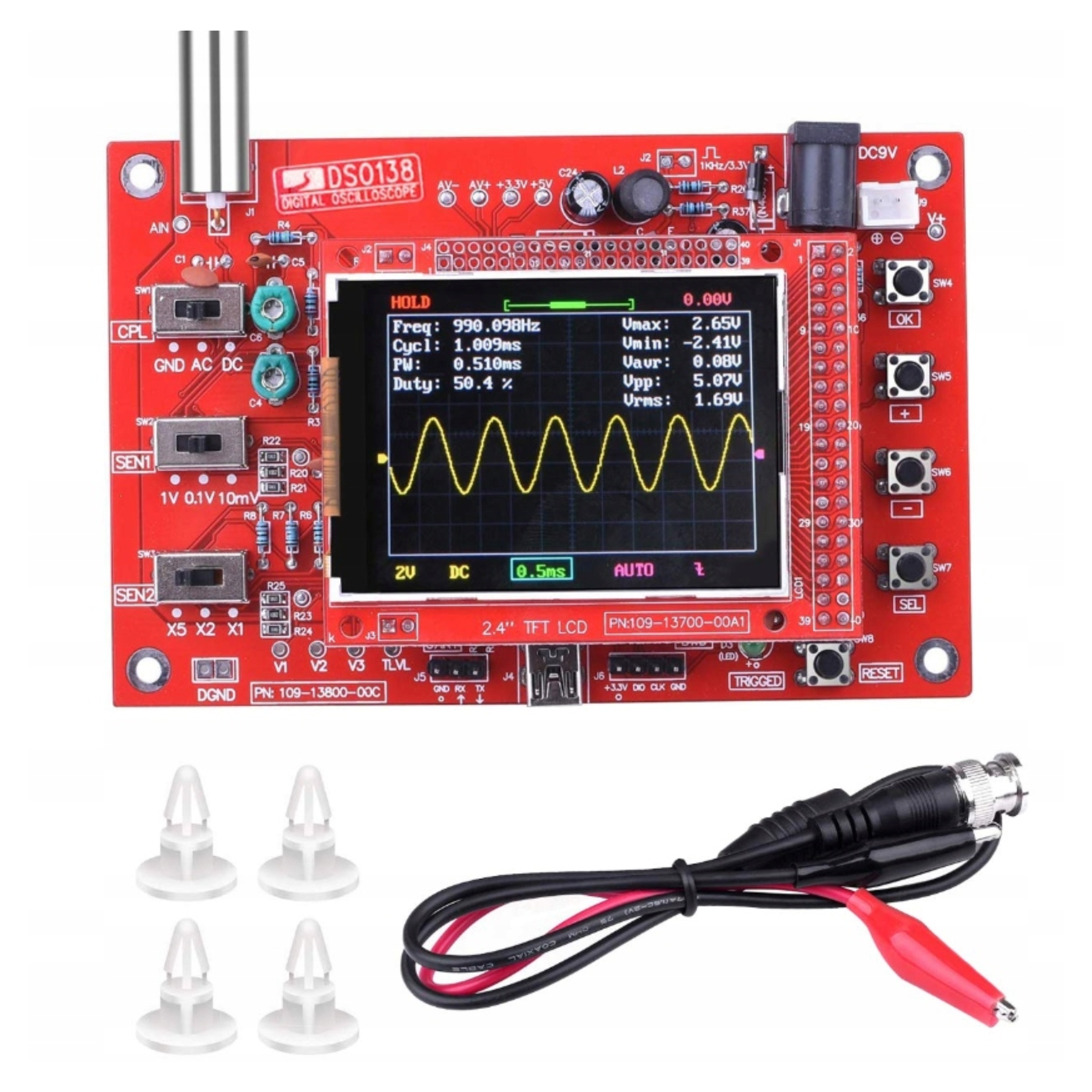

Digitální osciloskop DSO138 – SESTAVENÝ SET
Zařízení je složeno a připraveno k použití, sada je vybavena měřícími sandami s krokodýlky. Je snadný a spolehlivý v obsluze. Může zobrazovat frekvenci, periodu, šířku impulsu, koeficient naplnění, hodnoty MAX. /MIN. /AVG./Peak-Peak/virtuální.
Zařízení je smontované a připravené k provozu.
Technické údaje:
- vysoká kvalita, malé rozměry, snadné použití, praktický
- vzorkování v reálném čase: 1Msps
- 12bitový převodník
- délka datového bufferu 1024 bitů
- analogové pásmo 0-200 kHz
- vertikální citlivost do 10 mV až 5 V – progresivní výběr 1-2-5
- vstupní impedance 1MΩ
- maximální vstupní napětí: 50 Vpp pro sondu 1:1
- maximální vstupní napětí: 400 Vpp pro sondu 10:1
- režimy spouštění: DC/AC/GND
- rozsahy časových základů: od 10μs do 50s – progresivní výběr 1-2-5
- napájení 9 V (brak součástí balení)
- rozměry : 77 x 117 mm
- hmotnost 120 g
Vlastnosti produktu:
- 2,4palcový barevný TFT displej
- funkce ukládání průběhů, a to i v případě výpadku napájení
- spouštěč klesajícího nebo narůstajícího svahu
- procesor ARM Cortex-M3 (STM32F103C8)
- možnost zmrazení křivek
- funkce detekce zkratů a přerušení obvodu
Sada obsahuje:
- Osciloskop DSO138
- Měřicí sonda 1:1
- 4 x plastové nožičky
- Návod k použití
