Měřič energie 3 Fázový 80A Měřič spotřeby proudu Třífázový Certifikát

Popis produktu

Počítadlo bylo navrženo v souladu s normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Shoda s modelem MID 2014/32/EU umožňuje použití měřiče v komerčních prostorech, kde jsou vyžadována certifikovaná zařízení používaná pro fakturaci.

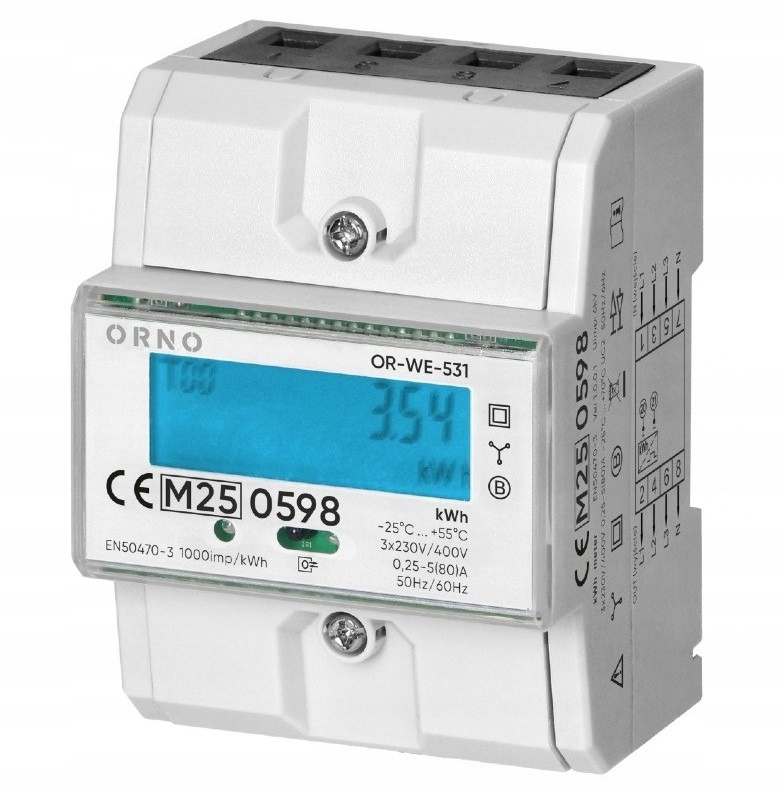

Orno OR-WE-531
3-fázový LCD počítadlo energie 80A MID na DIN lištu
Hlavní výhody
- certifikát MID 2014/32/EU – možnost použití pro fakturaci
- přesné měření odebrané a odevzdané energie
- maximální provozní proud až 80 A
- přesné měření bez proudových transformátorů
- přehledný LCD displej s podsvícením
- podpora protokolu IR podle normy EN 62056-21
- možnost konfigurace až 27 parametrů zobrazení
- montáž na standardní DIN lištu TH-35
- shoda s aktuálními evropskými normami
- ideální pro domácí, komerční a průmyslové instalace
Certifikát MID a shoda s normami
Měřič splňuje požadavky směrnice MID 2014/32/EU, takže jej lze použít v místech vyžadujících certifikované měřicí zařízení pro vyúčtování energie.
Zařízení bylo navrženo v souladu s normami:
- EN 50470-3:2022
- 62053-21:2021
- 62052-11:2020
- 62052-31:2015
To je záruka:
- vysoká přesnost měření
- stabilní práci
- bezpečnost používání
- shoda s evropskými normami
Moderní 3-fázový elektroměr určený pro přesné sledování spotřeby elektrické energie v třífázových instalacích 3x230V / 400V AC 50Hz.
Zařízení umožňuje:
- měření odebrané aktivní energie
- měření odevzdané energie
- kontrola toku energie v obou směrech
Díky maximálnímu proudu 80 A se počítadlo skvěle hodí jak do rodinných domů, tak i do dílen, servisních prostor nebo průmyslových objektů.
Stavba:
- 1. Indikátor impulsu pro aktivní energii
- 2. Pulzní výstup SO
- 3. LCD displej
- 4. Infračervená komunikace
Technické údaje:
- Typ počítadla: Elektronické
- Základní proud (In): 5 A
- Maximální proud (Imax): 80 A
- Minimální proud (Imin): 0.25 A
- Startovací proud (Ist): 0.004 A
- Jmenovité napětí (Un) N-L: 230 V
- Jmenovité napětí (Un) L-L: 400 V
- Frekvenční rozsah: 50 Hz
- Frekvence impulzů: 1000 imp/kWh
- Příkon: 0.55 W
- Počet fází: Třífázový
- Model: Přímé měření
- Třída přesnosti měření: 1
- Typ měřené energie: Aktivní a pasivní výkon
- Aktivní výkon: Ano
- Pasivní výkon: Ano
- Síla odebraná: Ano
- Odevzdaný výkon: Ano
- Vhodné pro: Příjem/vrácení
- Možnost vymazání počitadla: Ano
- Udržování paměti: Li-Ion baterie
- Legalizováno: Ano
- Schválení: MIDD (Measuring Instruments Directive)
- Impulsní výstup: Optický
- Typ impulsního výstupu: S0
- Počet impulsů: 1000 lmp/kWh
- Rozsah impulsního výstupního napětí: 12-27 V DC
- Rozsah impulsního výstupního napětí: 27 mA
- Vícetarifnost: Ne
- Typ indikátoru: Digitální
- S podsvícením: Ano
- IR port: Ano
- Způsob montáže: adaptér na DIN lištu
- Šířka vyjádřená počtem modulů: 4,3
- Max. průřez připojovacích vodičů: 35 mm²
- Provozní teplota: -25 – +55 °C
- Max. Vlhkost: 95 %
- Typ protokolu: IR
- Typ rozhraní: EN 62056-21
- Stupeň ochrany (IP): IP51
- Shoda s: MIDD 2014/32/EU
- Shoda s normou: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015
- Displej: LCD 6+2 = 123456,12 kWh
- Displej – počet číslic: 6+2
- Auxiliární drátové terminály: 2.5 Nm
- Auxiliární drátové terminály: 0.4 Nm
Rozměry:
- Šířka: 76 mm
- Hloubka: 65 mm
- Výška: 100 mm
Schéma připojení:
- N – připojení neutrálního kabelu
- IN – vstup
- OUT – výstup
- L1 – připojení fáze 1
- L2 – připojení fáze 2
- L3 – připojení fáze 3
Přesné měření i při malém odběru
Minimální měřicí proud 0,25 A a startovací proud 0,02 A umožňují zaznamenávat i nízkou spotřebu energie.
Počítadlo nevyžaduje použití proudových transformátorů, což zjednodušuje instalaci a snižuje náklady na montáž.
Čitelný LCD displej s podsvícením
LCD displej 6+2 číslice zajišťuje pohodlné čtení parametrů i při slabém osvětlení.
Zařízení má navíc funkci vymazání elektroměru, což se osvědčí
