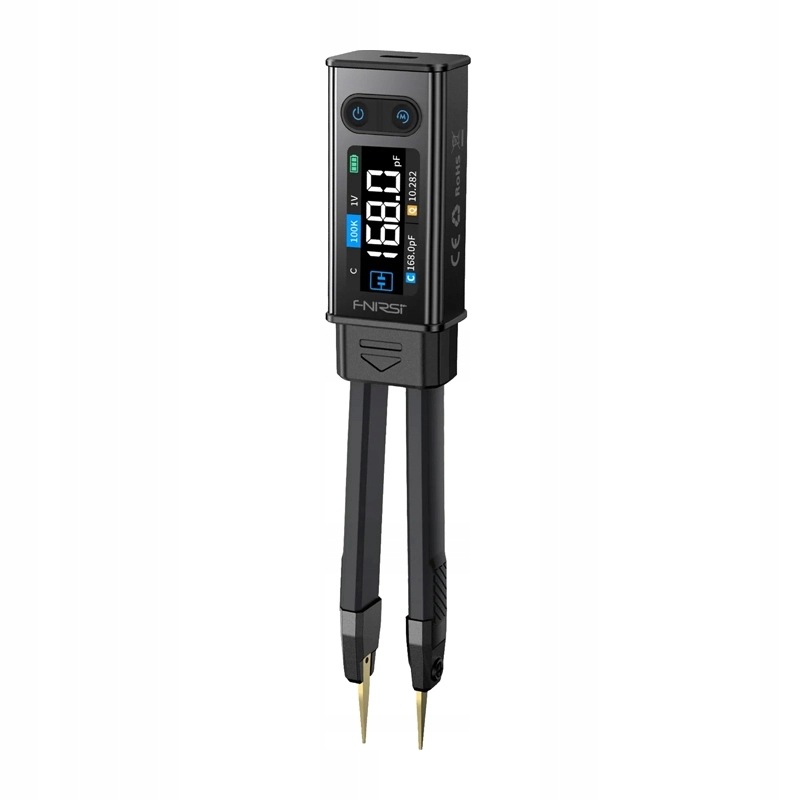

Fnirsi LCR-ST2 Měřič Lcr Pinzeta Kapacity Indukčního Odporu

Popis produktu

FNIRSI LCR-ST2 Měřič LCR Pinzeta Kapacity Indukčního Odporu
Práce s elektronickými prvky vyžaduje nástroj, který kombinuje přesnost, rychlost a pohodlí obsluhy. FNIRSI LCR-ST2 nabízí široké možnosti měření, podporu více frekvencí a úrovní testovacího napětí, inteligentní funkce analýzy a dva způsoby připojení testovaných komponent. Díky přehlednému barevnému displeji s automatickým otáčením obrazu, kompaktnímu designu připomínajícímu pinzetu a akumulátor zajišťujícímu až 3 hodiny provozu se zařízení skvěle hodí jak na servisním pracovišti, tak při práci v terénu. Jedná se o všestranný tester, který usnadňuje diagnostiku jednotlivých prvků a sériovou kontrolu elektronických součástek.
⚙ Specifikace:
- Výrobce: FNIRSI
- Model: LCR-ST2
- Doba pohotovostního režimu: přibližně 3 hodiny
- Displej: HD s úhlopříčkou 1,47"
- Hmotnost: přibližně 60,8 g
- Pracovní teplota: 0 ℃ ~ 50 ℃ (vlhkost ≤ 75 %)
- Rozměry: 31 × 170,7 × 20,3 mm
- Rozhraní: Typ-C
- Teplota skladování: -20 ℃ ~ 60 ℃ (vlhkost ≤ 75%)
⭐V sadě:
- tester LCR
- pouzdro pro skladování
- zakřivený hrot
- zkratová deska
- kabel pro přenos dat
- návod k obsluze
✅ Výhody:
✔ Přesné měření SMD a svorka Kelvin – pohodlné testování jemnou pinzetou a 4-vodičové měření eliminující vlastní odpor vodičů.
✔ Diagnostika ESR a testování při 100 kHz – přesné vyhodnocení stupně opotřebení kondenzátorů a analýza komponent v reálných provozních podmínkách.
✔ Automatické rozpoznávání a třídění – bleskové rozpoznání typu prvku a efektivní vyhodnocení tolerancí během sériových testů.
✔ 1,47" obrazovka s gravitačním senzorem – přehledný barevný displej s automatickou změnou orientace obrazu pro maximální pohodlí při práci.
⭐Široký rozsah měření a bohatá analýza parametrů⭐
Tento tester umožňuje přesné měření odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti od 1 μH do 10 H, napětí do ±30 V a diod s napětím v propustném směru do 0,7 V. Kromě základních hodnot zařízení zobrazuje i nejdůležitější elektrické parametry, jako jsou D, Q, Z, X, θ a ESR, což umožňuje komplexní analýzu vlastností testované součástky. Automatické rozpoznávání rezistorů, kondenzátorů a cívek dále zrychluje práci a eliminuje nutnost ručního výběru typu měření.
⭐Flexibilní nastavení pro různé aplikace⭐
FNIRSI LCR-ST2 umožňuje přizpůsobit podmínky měření typu testované součásti. K dispozici vám bylo pět testovacích frekvencí (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), což umožňuje profesionální analýzu mnoha typů elektronických prvků. Navíc lze zvolit jednu ze čtyř úrovní testovacího napětí RMS (0,1 V, 0,3 V, 0,6 V nebo 1,0 V) a zvýšit tak stabilitu a přesnost měření v závislosti na vlastnostech testované komponenty.
⭐Inteligentní funkce urychlující diagnostiku⭐
Zařízení je vybaveno režimem plnopásmového skenování v rozsahu od 100 Hz do 100 kHz, který umožňuje rychlou analýzu frekvenčních charakteristik komponenty pomocí jediného měření. Tester také nabízí inteligentní funkci třídění prvků podle zadaných nominálních hodnot a tolerancí a automaticky je klasifikuje jako vyhovující nebo nevyhovující při sériových testech. Další výhodou je současné zobrazení náhradních hodnot v sériovém a paralelním systému, což pomáhá omezit vliv parazitních parametrů a zvyšuje přesnost dosažených výsledků. Praktické funkce HOLD, Max a Min naopak umožňují pohodlné zaznamenávání a analýzu výsledků měření. Zařízení také umožňuje současné zobrazení dvou parametrů měření, což usnadňuje analýzu výsledků.
⭐Dvě metody měření a pohodlí při používání⭐
Model LCR-ST2 kombinuje konstrukci pinzety s možností použití měřicího kabelu typu Kelvin. Rovné a zakřivené konce pinzety usnadňují uchopení malých povrchově montovaných prvků, zatímco svorka Kelvin umožňuje přesné měření čtyřvodičovou metodou větších komponentů a průvlakových prvků. Komfort obsluhy zvyšuje barevný HD displej o úhlopříčce 1,47 palce s funkcí automatického otáčení obrazu, který přizpůsobuje orientaci způsobu držení zařízení a zajišťuje tak pohodlnou práci pravákům i levákům. Magnetické upevnění usnadňuje skladování testeru a umožňuje ho mít vždy po ruce.
⭐Mobilní konstrukce připravená k provozu⭐
Díky lehkému pouzdru ve formě pinzety je tester ideální pro práci v laboratoři, servisu i v terénu. Vestavěná baterie s kapacitou 300 mAh poskytuje až 3 hodiny nepřetržitého provozu a moderní port USB-C umožňuje pohodlné nabíjení zařízení. Navíc tester podporuje měření napětí až do ±30 V, takže se osvědčí jak při každodenní diagnostice, tak i při pokročilejších elektronických aplikacích.
