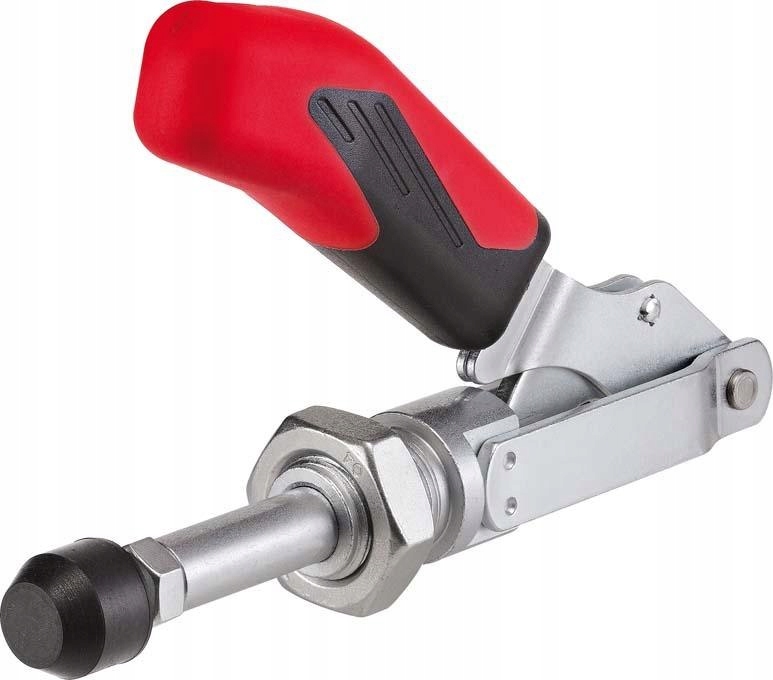

Rychloupínací čelní přítlak s posuvnou tyčí 6840, velikost 3 AMF
Rychloupínací čelní přítlak 6840 velikost 3, zdvih 32 mm, 2,5 kN – AMF
Rychloupínací přítlak AMF 6840 je určen pro rychlé upevnění a upevnění prvků v montážních, svařovacích a obráběcích nástrojích. Mechanismus může fungovat jako tlačný a tažný přítlak a posuvná tyč se pohybuje ve stejném směru jako ruční páka.
Model ve velikosti 3 poskytuje udržovací sílu F1 a F2 po 2,5 kN a pracovní zdvih 32 mm. Dlouhá vodicí tyč je vybavena montážním závitem M20× 1,5 a maticí, což umožňuje přímé usazení přítlaku do plechové stěny nebo těla přístroje.
Pákové prvky a tyč jsou vyrobeny z tepelně vylepšené oceli. Konstrukce je pozinkovaná a pasivovaná a nerezové nýty spolupracují s povrchově tvrzenými ložiskovými pouzdry. Mazané ložiskové body podporují plynulý chod mechanismu při častém používání.
Ergonomická rukojeť je odolná vůči olejům a má měkkou složku, která zlepšuje komfort obsluhy. Součástí balení je tepelně vylepšená, pozinkovaná přítlačná šroubka M8× 35 mm . Výrobek je dodáván bez úhlové nohy.
Vlastnosti produktu
- Typ výrobku: čelní rychloupínací přítlak s posuvnou tyčí
- Model: 6840
- Velikost: 3
- Způsob fungování: tlačný a tažný přítlak
- Směr práce: tyč a páka se pohybují stejným směrem
- Udržovací síla F1: 2,5 kN
- Udržovací síla F2: 2,5 kN
- Pracovní zdvih: 32 mm
- Přítlačný šroub: M8 × 35 mm
- Montážní závit M2: M20 × 1,5
- Rozměr A: 12 mm
- Rozsah B: 24 – 56 mm
- Rozměr E: 30 mm
- Výška H1: 82,5 mm
- Rozsah HW: 22 – 35 mm
- Délka L1: 140 mm
- Rozměr L2: 22 mm
- Délka L3: 127 mm
- Rozměr N: 30 mm
- Materiál páky a tyče: ocel
- Povrchová úprava: pozinkované a pasivované
- Nity: nerezová ocel
- Ložiskové trubky: povrchově kalené
- Ložiskové body: mazané
- Rukojeť: ergonomická, odolná vůči oleji, s měkkým komponentem
- Úhlová patka: ne
- Způsob montáže: do plechových stěn nebo přímo do těla přístroje
- Čistá hmotnost: přibližně 330 g
- Rozsah dodávky: 1 přítlačný šroub
- Výrobce: Andreas Maier GmbH & Co. KG
- Č.: 4020772093938
- Kód výrobce: 93930
- Dodatkové katalogové číslo: 8239420130
- Značka: AMF
Použití
- Upevnění prvků ve svařovacích zařízeních
- Určení detailů na montážních stanovištích
- Upevnění dílů během obrábění a kontroly
- Konstrukce výrobního vybavení
- Montáž přítlaku do tenkých plechových stěn
- Přímá montáž do těles přístrojů
- Sériové montážní a výrobní práce
- Vybavení stanovišť údržby
- Rozsah dodávky: 1 kus
