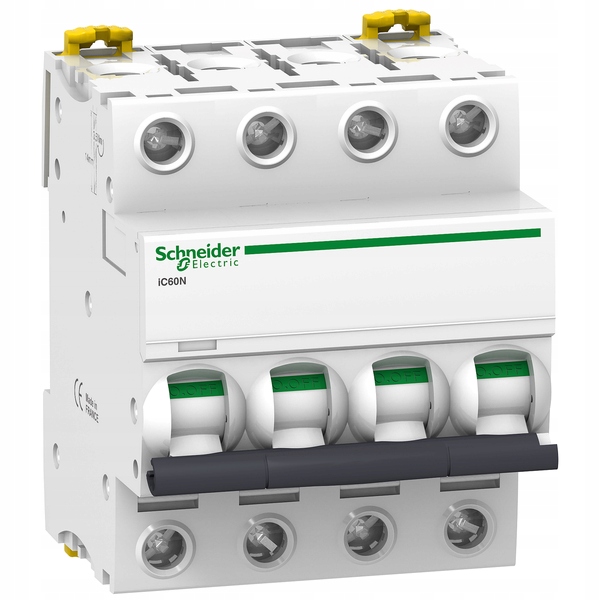

Schneider Electric nadproudový vypínač Acti9 iC60N 4P 16A A9F75416

Popis produktu

Schneider Electric nadproudový vypínač Acti9 iC60N 4P 16A A9F75416
Nadproudový spínač Schneider Electric Acti9 iC60N
Nízkonapěťový nadproudový jistič řady Acti9 iC60N, 4-pólový, se 4 chráněnými póly, s jmenovitým proudem 16 A a spouštěcí charakteristikou D. Zařízení je určeno k ochraně obvodů před zkratem a přetížením.
Jmenovitá zkratová kapacita je 6 kA při 400 V AC podle normy EN/IEC 60898-1. Navíc přístroj dosahuje 10 kA podle IEC 60947-2 při 400 V a 20 kA při 230 V podle IEC 60947-2. Izolační napětí Ui je 500 V a jmenovité rázové napětí Uimp 6 kV.
Model je vybaven indikátorem VisiTrip ukazujícím poškozený obvod a zeleným indikátorem VisiSafe informujícím o fyzickém otevření kontaktů. Vypínač lze namontovat na DIN lištu. Šířka je 72 mm a celkové rozměry jsou 72 × 85 × 78,5 mm. Pouzdro má bílou barvu (RAL9003).
- 4 póly, 4 chráněné póly
- Jmenovitý proud: 16 A
- Charakteristika: D
- Zkratová kapacita: 6 kA / 10 kA / 20 kA v závislosti na normě a napětí
- Stupeň ochrany: IP20
- Montáž na DIN lištu
EAN: 3606480081163 | MPN: A9F75416 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 4P, 16 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
- Modulární šířka: 4
- Typ napětí: AC/DC
- Hloubka zabudování [mm]: 44.5 mm
- Frekvence [Hz]: 50-60 Hz
- Izolační napětí Ui [V]: 500
- Harmonizovaný systémový kód: 8536 2010 00
- Balíček úrovně 1: 3606480081163
- Balíček úrovně 2: 3606480081160
- Balíček úrovně 3: 3606480081161
- Současná limitovaná třída: 3
- Kategorie pro vertikální výběr: 4
- Pollution degree: 3
- Protisknutelnost: Ne
- Číslo chráněných polí: 4
- Konkurenční neutrální spínač: Ne
- Ambient teploty duringové operace: -35-70 °C
- Pevná instalace: Ne
- Potravinové vybavení je poživatelné: Ano
- Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kA
- Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
- Rated impulse withstand voltage Uimp: 6 kV
- Jmenovitý proud [A]: 16
- Napětí [V]: 400
- Charakteristika: D
- Bieguny: 4
- Zkratová [kA]: 6
- Stupeň krytí IP: IP20
- Průřez [mm²]: 1-25 mm²|1-16 mm²
